申请日 20201009
公开（公告）日 20201120
IPC分类号 F22B37/54; F22B37/54; H02K5/00; H02K5/00; B08B1/00; B08B1/00; F16J15/16; F16J15/16
摘要
本发明涉及排污扩容器的技术领域，特别是涉及一种应用于发电厂生产的废水排污扩容器，其减少装置清理难度，提高清理便捷性，增加装置使用稳定性，降低使用局限性；包括壳体、支腿、进水阀、出水阀、圆筒隔板、汽水分离器和排气管，多个支腿顶端配合安装在壳体底端，进水阀右端与壳体污水进口连通，汽水分离器顶端安装在壳体顶部出气口处，排气管底端与壳体出气口顶端配合连通；还包括排气管、电机架、电机、密封圈、转轴、连接臂和安装板，电机通过电机架安装在壳体底端，密封圈安装在壳体底端槽孔内，转轴与密封圈同轴配合转动连接，转轴底端与电机顶部输出端同轴连接，安装板通过多个连接臂与转轴配合连接。
翻译权利要求书

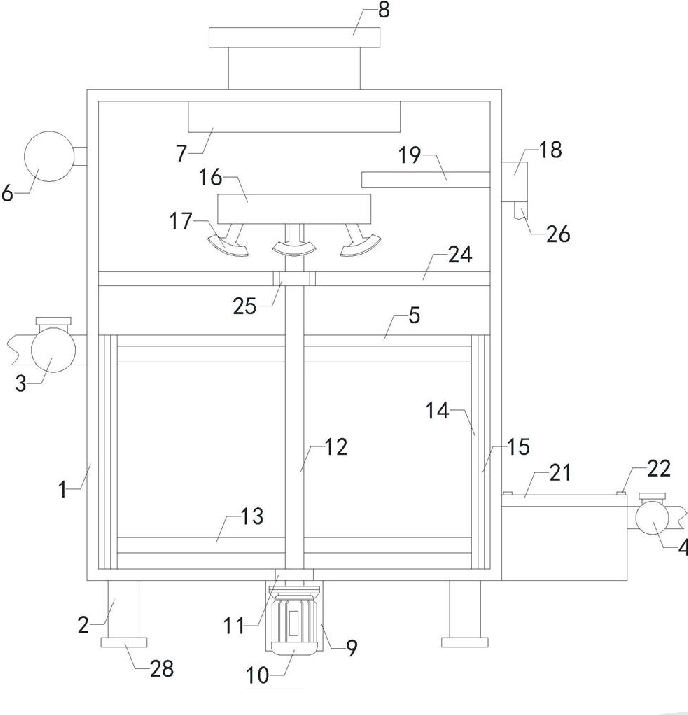

1.一种应用于发电厂生产的废水排污扩容器，包括壳体(1)、支腿(2)、进水阀(3)、出水阀(4)、圆筒隔板(5)、汽水分离器(7)和排气管(8)，多个支腿(2)顶端配合安装在壳体(1)底端，进水阀(3)右端与壳体(1)污水进口连通，出水阀(4)顶端与排污口连通，圆筒隔板(5)安装在壳体(1)空腔内部，壳体(1)左端设置有压力表(6)，汽水分离器(7)顶端安装在壳体(1)顶部出气口处，排气管(8)底端与壳体(1)出气口顶端配合连通；其特征在于，还包括排气管(8)、电机架(9)、电机(10)、密封圈(11)、转轴(12)、连接臂(13)和安装板(14)，电机(10)通过电机架(9)安装在壳体(1)底端，密封圈(11)安装在壳体(1)底端槽孔内，转轴(12)与密封圈(11)同轴配合转动连接，转轴(12)底端与电机(10)顶部输出端同轴连接，安装板(14)通过多个连接臂(13)与转轴(12)配合连接，安装板(14)上设置有清理刷(15)，并且清理刷(15)与圆筒隔板(5)壁配合转动连接。
2.如权利要求1所述的一种应用于发电厂生产的废水排污扩容器，其特征在于，还包括接水槽(16)、喷头(17)、水泵(18)和出水管(19)，接水槽(16)底端同轴安装在转轴(12)顶端，多个喷头(17)顶端与接水槽(16)底端多个出水口连通，水泵(18)左端安装在壳体(1)右端，并且出水管(19)右端与水泵(18)输出端连通，并且出水管(19)右端位于接水槽(16)顶端。
3.如权利要求2所述的一种应用于发电厂生产的废水排污扩容器，其特征在于，还包括过滤箱(20)、箱盖(21)、螺栓(22)和过滤网(23)，过滤箱(20)左端安装在壳体(1)右端，并且壳体(1)出水口与过滤箱(20)进水口连通，过滤箱(20)顶端设置有取放口，过滤箱(20)底端通过多个螺栓(22)安装在过滤箱(20)取放口顶端，过滤网(23)配合安装在过滤箱(20)工作腔内部，出水阀(4)左端与过滤箱(20)出水口连通。
4.如权利要求3所述的一种应用于发电厂生产的废水排污扩容器，其特征在于，还包括支撑架(24)和轴承(25)，轴承(25)通过支撑架(24)安装在壳体(1)空腔内部，并且转轴(12)与轴承(25)同轴配合转动连接。
5.如权利要求4所述的一种应用于发电厂生产的废水排污扩容器，其特征在于，还包括连接管(26)，连接管(26)连通过滤箱(20)右侧底端出水口和水泵(18)输入端。
6.如权利要求5所述的一种应用于发电厂生产的废水排污扩容器，其特征在于，还包括多个搬运把手(27)，多个搬运把手(27)配合安装在壳体(1)外壁上。
7.如权利要求6所述的一种应用于发电厂生产的废水排污扩容器，其特征在于，还包括多个橡胶垫(28)，橡胶垫(28)顶端安装在支腿(2)底端。
8.如权利要求7所述的一种应用于发电厂生产的废水排污扩容器，其特征在于，还包括电机罩(29)，电机罩(29)顶端安装在壳体(1)底端，并且电机(10)位于电机罩(29)内部。
说明书
一种应用于发电厂生产的废水排污扩容器
技术领域
本发明涉及排污扩容器的技术领域，特别是涉及一种应用于发电厂生产的废水排污扩容器。
背景技术
众所周知，应用于发电厂生产的废水排污扩容器是一种用于废水排污的辅助装置，其在排污扩容器的领域中得到了广泛的使用；现有的一种应用于发电厂生产的废水排污扩容器包括壳体、支腿、进水阀、出水阀、圆筒隔板、汽水分离器和排气管，多个支腿顶端配合安装在壳体底端，进水阀右端与壳体污水进口连通，出水阀顶端与排污口连通，圆筒隔板安装在壳体空腔内部，壳体左端设置有压力表，汽水分离器顶端安装在壳体顶部出气口处，排气管底端与壳体出气口顶端配合连通；现有的一种应用于发电厂生产的废水排污扩容器使用时，首先将进水阀与废水排液管连通，之后排污水在壳体底部的圆筒隔板内中作切向运动，并且立即汽化成二次蒸汽，经过壳体顶部汽水分离器汽水分离，蒸汽通过排气管排出进行回收，汽化后的污水通过出水阀排出壳体空腔即可；现有的一种应用于发电厂生产的废水排污扩容器使用中发现，现有装置长时间对废水排污会造成杂物在圆筒隔板内部积累沉淀和残留，由于现有装置人工拆卸难度较大，导致内部清理较复杂，适应性较差，使用局限性较高。
发明内容
为解决上述技术问题，本发明提供一种减少装置清理难度，提高清理便捷性，增加装置使用稳定性，降低使用局限性的一种应用于发电厂生产的废水排污扩容器。
本发明的一种应用于发电厂生产的废水排污扩容器，包括壳体、支腿、进水阀、出水阀、圆筒隔板、汽水分离器和排气管，多个支腿顶端配合安装在壳体底端，进水阀右端与壳体污水进口连通，出水阀顶端与排污口连通，圆筒隔板安装在壳体空腔内部，壳体左端设置有压力表，汽水分离器顶端安装在壳体顶部出气口处，排气管底端与壳体出气口顶端配合连通；还包括排气管、电机架、电机、密封圈、转轴、连接臂和安装板，电机通过电机架安装在壳体底端，密封圈安装在壳体底端槽孔内，转轴与密封圈同轴配合转动连接，转轴底端与电机顶部输出端同轴连接，安装板通过多个连接臂与转轴配合连接，安装板上设置有清理刷，并且清理刷与圆筒隔板壁配合转动连接。
本发明的一种应用于发电厂生产的废水排污扩容器，还包括接水槽、喷头、水泵和出水管，接水槽底端同轴安装在转轴顶端，多个喷头顶端与接水槽底端多个出水口连通，水泵左端安装在壳体右端，并且出水管右端与水泵输出端连通，并且出水管右端位于接水槽顶端。
本发明的一种应用于发电厂生产的废水排污扩容器，还包括过滤箱、箱盖、螺栓和过滤网，过滤箱左端安装在壳体右端，并且壳体出水口与过滤箱进水口连通，过滤箱顶端设置有取放口，过滤箱底端通过多个螺栓安装在过滤箱取放口顶端，过滤网配合安装在过滤箱工作腔内部，出水阀左端与过滤箱出水口连通。
本发明的一种应用于发电厂生产的废水排污扩容器，还包括支撑架和轴承，轴承通过支撑架安装在壳体空腔内部，并且转轴与轴承同轴配合转动连接。
本发明的一种应用于发电厂生产的废水排污扩容器，还包括连接管，连接管连通过滤箱右侧底端出水口和水泵输入端。
本发明的一种应用于发电厂生产的废水排污扩容器，还包括多个搬运把手，多个搬运把手配合安装在壳体外壁上。
本发明的一种应用于发电厂生产的废水排污扩容器，还包括多个橡胶垫，橡胶垫顶端安装在支腿底端。
本发明的一种应用于发电厂生产的废水排污扩容器，还包括电机罩，电机罩顶端安装在壳体底端，并且电机位于电机罩内部。
与现有技术相比本发明的有益效果为：通过电机架使电机稳定安装在壳体底端，电机通过转轴与多个连接臂配合使安装板转动，通过多个清理刷与圆筒隔板腔壁滑动连接使圆筒隔板进行清扫，通过密封圈使转轴进行定位并增加转轴与壳体槽孔连接密闭性，减少装置清理难度，提高清理便捷性，增加装置使用稳定性，降低使用局限性。 （发明人 荚春龙;刘正亚;田宽燕;周书琴 ）
