申请日 20201026
公开（公告）日 20201124
IPC分类号 C02F1/463; C02F1/461
摘要
本发明公开了一种废水低压电絮凝氧化反应设备,包括底座，所述底座的底壁固定连接有四个均匀且间隔分布的支撑柱，所述底座的顶壁设有反应箱，所述反应箱内设有内腔，所述反应箱的顶壁设有开口，所述反应箱通过固定机构连接有放置于开口上方的顶盖。本发明在电絮凝氧化反应进行时，废水中的胶态杂质、悬浮杂质凝聚分离后沉淀在集污架上，电絮凝氧化反应完成后，第一转动杆带动转轮转动，进而收绕连接绳，带动集污架上移，此时沉积物随着集污架的上升而附着在集污架上，而经过处理后的废水从通口漏至内腔内，实现了沉积物与废水的即时分离，大大方便了对沉积物的处理，解决了现有设备时沉积物附着在底部导致清理难度过大的问题。
权利要求书

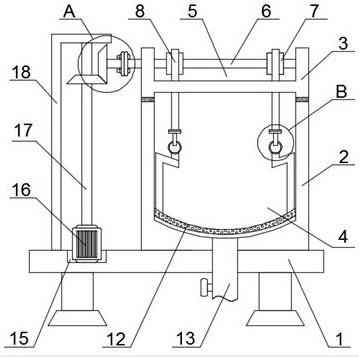

1.一种废水低压电絮凝氧化反应设备，包括底座（1），其特征在于，所述底座（1）的底壁固定连接有四个均匀且间隔分布的支撑柱，所述底座（1）的顶壁设有反应箱（2），所述反应箱（2）内设有内腔（4），所述反应箱（2）的顶壁设有开口，所述反应箱（2）通过固定机构连接有放置于开口上方的顶盖（3），所述顶盖（3）内设有机构槽（5），所述机构槽（5）的内侧壁之间转动连接有第一转动杆（6），所述反应箱（2）的左侧设有驱动机构，所述第一转动杆（6）的外壁上固定套设有两个转轮（7），两个所述转轮（7）的外壁上均固定并绕设有连接绳（8），两个所述连接绳（8）的另一端均固定连接有挂钩（9），所述内腔（4）内放置有集污架（10），所述集污架（10）的两端均固定连接有与挂钩（9）相匹配的拉环（11），所述反应箱（2）的后侧壁固定安装有与内腔（4）相通的进水管（14），所述内腔（4）的底壁固定连接有贯穿并延伸至底座（1）下方的出水管（13），所述出水管（13）上设有开关阀门。
2.根据权利要求1所述的一种废水低压电絮凝氧化反应设备，其特征在于，所述顶盖（3）的底壁固定粘接有一圈与开口大小一致的防水层（34）。
3.根据权利要求1所述的一种废水低压电絮凝氧化反应设备，其特征在于，所述驱动机构包括设于底座（1）顶壁上的安装口（15），所述安装口（15）内固定安装有转动电机（16），所述转动电机（16）的输出端转动连接有第二转动杆（17），所述底座（1）的顶壁固定连接有连接板（18），所述第二转动杆（17）的另一端转动连接在连接板（18）上，所述第二转动杆（17）的外壁固定套设有第一锥形齿轮（19）。
4.根据权利要求3所述的一种废水低压电絮凝氧化反应设备，其特征在于，所述第一转动杆（6）贯穿顶盖（3）的左侧壁并固定连接有第一固定板（23），所述第一固定板（23）通过螺栓（24）和螺母（25）固定连接有第二固定板（22），所述第二固定板（22）的另一侧固定连接有转轴（21），所述转轴（21）的外壁固定套设有与第一锥形齿轮（19）相啮合的第二锥形齿轮（20）。
5.根据权利要求1所述的一种废水低压电絮凝氧化反应设备，其特征在于，所述集污架（10）的底壁上设有多个通口（12）。
6.根据权利要求1所述的一种废水低压电絮凝氧化反应设备，其特征在于，所述固定机构包括固定连接在反应箱（2）外侧壁上的连接块（27），所述连接块（27）内设有伸缩槽（28）和固定槽（29），所述伸缩槽（28）内设有伸缩机构，所述顶盖（3）的外侧壁上固定焊接有固定杆（26），所述固定杆（26）贯穿并延伸至固定槽（29）内。
7.根据权利要求6所述的一种废水低压电絮凝氧化反应设备，其特征在于，所述伸缩机构包括滑动连接在伸缩槽（28）内的伸缩杆（30），所述伸缩杆（30）贯穿并延伸至固定槽（29）内，所述伸缩槽（28）的内侧壁固定连接有伸缩弹簧（32），所述伸缩弹簧（32）的另一端固定连接有隔板（31），所述隔板（31）滑动连接在伸缩槽（28）的内侧壁之间，所述伸缩杆（30）位于伸缩槽（28）内的一端与隔板（31）固定连接。
8.根据权利要求7所述的一种废水低压电絮凝氧化反应设备，其特征在于，所述固定杆（26）上设有插口，所述伸缩杆（30）贯穿并插设于插口内，所述伸缩杆（30）的前侧壁上固定连接有拉杆（33），所述拉杆（33）贯穿并延伸至连接块（27）外。
说明书
一种废水低压电絮凝氧化反应设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种废水低压电絮凝氧化反应设备。
背景技术
随着城市人口的日益膨胀和工农业的不断发展，水环境污染事故发生频繁，严重的危害了人、畜的健康乃至生命。许多湖泊和水库因氮、磷的排放造成水体富营养化，严重威胁到人类的生产生活和生态平衡。污水包括工业污水和生活污水，如果污水不能被完全净化就直接排放，会重新进入到地球的水循环系统中，破坏生态环境之外，污水也会进入人体，影响人类的健康。
电絮凝为利用电的解离作用，在化学凝聚剂的协助下，除去废水中的污染物或把有毒物转化为无毒物。电絮凝的反应原理是以铝、铁等金属为阳极，在直流电的作用下，阳极被溶蚀，产生Al、Fe等离子，在经一系列水解、聚合及亚铁的氧化过程，发展成为各种羟基络合物、多核羟基络合物以及氢氧化物，使废水中的胶态杂质、悬浮杂质凝聚沉淀而分离。同时，带电的污染物颗粒在电场中泳动，其部分电荷被电极中和而促使其脱稳聚沉。
现有的电絮凝氧化反应设备在工作的过程中，会在设备的底部留有大量的沉积物，这些沉积物附着在底部，无疑增加了清理的难度。
发明内容
本发明的目的是为了解决背景技术中的问题，而提出的一种废水低压电絮凝氧化反应设备。
为了实现上述目的，本发明采用了如下技术方案：
一种废水低压电絮凝氧化反应设备，包括底座，所述底座的底壁固定连接有四个均匀且间隔分布的支撑柱，所述底座的顶壁设有反应箱，所述反应箱内设有内腔，所述反应箱的顶壁设有开口，所述反应箱通过固定机构连接有放置于开口上方的顶盖，所述顶盖内设有机构槽，所述机构槽的内侧壁之间转动连接有第一转动杆，所述反应箱的左侧设有驱动机构，所述第一转动杆的外壁上固定套设有两个转轮，两个所述转轮的外壁上均固定并绕设有连接绳，两个所述连接绳的另一端均固定连接有挂钩，所述内腔内放置有集污架，所述集污架的两端均固定连接有与挂钩相匹配的拉环，所述反应箱的后侧壁固定安装有与内腔相通的进水管，所述内腔的底壁固定连接有贯穿并延伸至底座下方的出水管，所述出水管上设有开关阀门。
优选地，所述顶盖的底壁固定粘接有一圈与开口大小一致的防水层。
优选地，所述驱动机构包括设于底座顶壁上的安装口，所述安装口内固定安装有转动电机，所述转动电机的输出端转动连接有第二转动杆，所述底座的顶壁固定连接有连接板，所述第二转动杆的另一端转动连接在连接板上，所述第二转动杆的外壁固定套设有第一锥形齿轮。
优选地，所述第一转动杆贯穿顶盖的左侧壁并固定连接有第一固定板，所述第一固定板通过螺栓和螺母固定连接有第二固定板，所述第二固定板的另一侧固定连接有转轴，所述转轴的外壁固定套设有与第一锥形齿轮相啮合的第二锥形齿轮。
优选地，所述集污架的底壁上设有多个通口。
优选地，所述固定机构包括固定连接在反应箱外侧壁上的连接块，所述连接块内设有伸缩槽和固定槽，所述伸缩槽内设有伸缩机构，所述顶盖的外侧壁上固定焊接有固定杆，所述固定杆贯穿并延伸至固定槽内。
优选地，所述伸缩机构包括滑动连接在伸缩槽内的伸缩杆，所述伸缩杆贯穿并延伸至固定槽内，所述伸缩槽的内侧壁固定连接有伸缩弹簧，所述伸缩弹簧的另一端固定连接有隔板，所述隔板滑动连接在伸缩槽的内侧壁之间，所述伸缩杆位于伸缩槽内的一端与隔板固定连接。
优选地，所述固定杆上设有插口，所述伸缩杆贯穿并插设于插口内，所述伸缩杆的前侧壁上固定连接有拉杆，所述拉杆贯穿并延伸至连接块外。
与现有的技术相比，本废水低压电絮凝氧化反应设备的优点在于：
1、在电絮凝氧化反应进行时，废水中的胶态杂质、悬浮杂质凝聚分离后沉淀在集污架上，电絮凝氧化反应完成后，第一转动杆带动转轮转动，进而收绕连接绳，带动集污架上移，此时沉积物随着集污架的上升而附着在集污架上，而经过处理后的废水从通口漏至内腔内，实现了沉积物与废水的即时分离，大大方便了对沉积物的处理，解决了现有设备时沉积物附着在底部导致清理难度过大的问题；
2、螺栓与螺母相配合实现第一转动杆和转轴之间的固定连接，同时固定机构实现了顶盖与反应箱之间的固定，两种固定方式的安装和拆卸均较为方便，可随时完成集污架的取出和放置，大大节省了装配时间，提高了工作效率；
3、设置防水层可确保顶盖与反应箱固定连接时的密封性，有效防止在进行电絮凝氧化反应时发生渗漏等安全事故；
综上所述，本发明在电絮凝氧化反应进行时，废水中的胶态杂质、悬浮杂质凝聚分离后沉淀在集污架上，电絮凝氧化反应完成后，第一转动杆带动转轮转动，进而收绕连接绳，带动集污架上移，此时沉积物随着集污架的上升而附着在集污架上，而经过处理后的废水从通口漏至内腔内，实现了沉积物与废水的即时分离，大大方便了对沉积物的处理，解决了现有设备时沉积物附着在底部导致清理难度过大的问题。（发明人 陈怡肖）
