申请日 20200914
公开（公告）日 20201110
IPC分类号 B01D33/21; B01D33/46
摘要
本发明公开了一种造纸废水过滤装置，其结构包括过滤水箱、过滤盘、水泵、排泥电动阀、控制箱、驱动装置、滤盘转轴，所述过滤盘设有4个，并依次排列于滤水箱内部，所述水泵设于滤水箱左侧表面上，所述控制箱通过电与滤水箱内部紧密连接，所述排泥电动阀设于3组，依次设于滤水箱下方，所述驱动装置设于滤水箱内壁上，并与过滤盘通过链条连接，所述过滤盘设有滤盘清洁装置，本发明通过设立滤盘清洁装置可以通过升降方式，全面的对过滤装置内过滤盘进行清理，避免过滤物的黏结，清理结束后自动可收回至原位，避免对过滤设备的使用造成影响，同时添加活性清洁剂，清洁速度快，清洁效果好。
权利要求书

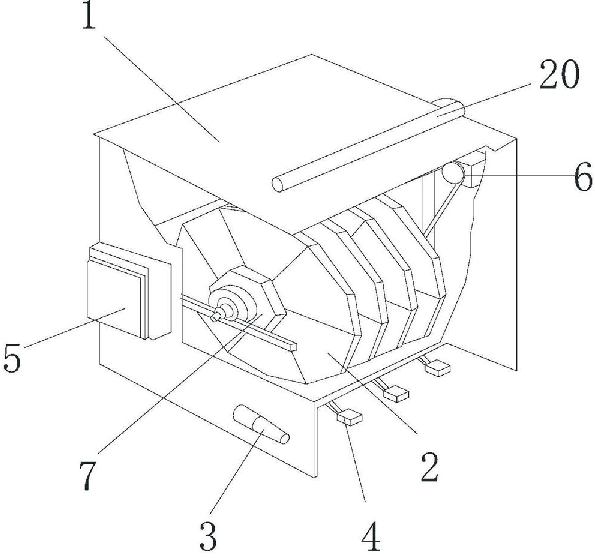

1.一种造纸废水过滤装置，其结构包括过滤水箱(1)、过滤盘(2)、水泵(3)、排泥电动阀(4)、控制箱(5)、驱动装置(6)、滤盘转轴(7)，所述过滤盘(2)设有4个，并依次排列于滤水箱(1)内部，所述水泵(3)设于滤水箱(1)左侧表面上，所述控制箱(5)通过电与滤水箱(1)内部紧密连接，所述排泥电动阀(4)设于3组，依次设于滤水箱(1)下方，所述驱动装置(6)设于滤水箱(1)内壁上，并与过滤盘(2)通过链条连接，其特征在于：
所述过滤盘(2)设有滤盘清洁装置(20)，所述滤盘清洁装置(20)下部穿过滤水箱(1)与过滤盘(2)相互配合连接；
所述滤盘清洁装置(20)由气压驱动缸(20a)、毛刷清洁装置(20b)组成，所述气压驱动缸(20a)通过螺母旋紧与滤水箱(1)上表面，所述毛刷清洁装置(20b)顶部一端与气压驱动缸(20a)贯通连接，所述毛刷清洁装置(20b)设有8组，并依次排列于滤水箱(1)内部上方。
2.根据权利要求1所述的一种造纸废水过滤装置，其特征在于：所述毛刷清洁装置(20b)包括一级伸缩气缸(b1)、二级伸缩气缸(b2)、三级伸缩气缸(b3)、滚毛刷器(b4)，所述一级伸缩气缸(b1)顶部一端与气压驱动缸(20a)贯通连接，另一端与二级伸缩气缸(b2)嵌套连接，所述二级伸缩气缸(b2)底部一端与三级伸缩气缸(b3)嵌套连接，所述三级伸缩气缸(b3)底部一端与滚毛刷器(b4)相连。
3.根据权利要求2所述的一种造纸废水过滤装置，其特征在于：所述滚毛刷器(b4)包括清洁转轴套(4a)、清洁毛刷(4c)、活性清洁器(4e)，所述清洁转轴套(4a)嵌套于活性清洁器(4e)外侧，所述清洁转轴套(4a)与活性清洁器(4e)为间隙配合，所述活性清洁器(4e)顶部一端与三级伸缩气缸(b3)底部嵌套连接，所述活性清洁器(4e)与三级伸缩气缸(b3)为过盈配合，所述清洁毛刷(4c)通过金属线绳缠绕固定于清洁转轴套(4a)外表面。
4.根据权利要求3所述的一种造纸废水过滤装置，其特征在于：所述清洁转轴套(4a)设有升降螺纹(4d)，所述升降螺纹(4d)与清洁转轴套(4a)呈一体化结构，所述升降螺纹(4d)设于清洁转轴套(4a)内壁。
5.根据权利要求4所述的一种造纸废水过滤装置，其特征在于：所述清洁转轴套(4a)还设有连接口(4b)，所述连接口(4b)设有2个，分别以对称形式横向贯穿清洁转轴套(4a)。
6.根据权利要求3或5所述的一种造纸废水过滤装置，其特征在于：所述活性清洁器(4e)包括清洁剂出口(e1)、存液盒(e2)、内螺纹(e3)、推液板(e4)、推液弹簧(e6)，所述清洁剂出口(e1)与存液盒(e2)呈一体化结构，所述清洁剂出口(e1)设有2个，并与连接口(4b)一对一配合连接，所述内螺纹(e3)设于存液盒(e2)外表面，所述推液板(e4)嵌入存液盒(e2)内部，并与之为间隙配合，所述推液弹簧(e6)顶部一端与推液板(e4)固定连接，另一端与存液盒(e2)内部底面锁定连接。
7.根据权利要求6所述的一种造纸废水过滤装置，其特征在于：所述存液盒(e2)设有毛刷限位块(e5)，所述毛刷限位块(e5)分别设于存液盒(e2)底部侧表面。
8.根据权利要求7所述所述的一种造纸废水过滤装置，其特征在于：所述毛刷限位块(e5)横截面为圆环结构。
说明书
一种造纸废水过滤装置
技术领域
本发明涉及废水处理领域，尤其是涉及到一种造纸废水过滤装置。
背景技术
造纸废水指制浆造纸工艺过程中产生的废水。包括制浆蒸煮废液、洗涤废水、漂白废水与纸机白水等，造纸废水成分复杂，属于较难处理的工业废水，因此造纸废水的排出必须经过过滤处理，由于废水含有物复杂多样，易黏结在过滤盘上，清理难度大。
发明内容
针对现有技术的不足，本发明是通过如下的技术方案来实现：一种造纸废水过滤装置，其结构包括过滤水箱、过滤盘、水泵、排泥电动阀、控制箱、驱动装置、滤盘转轴，所述过滤盘设有4个，并依次排列于滤水箱内部，所述水泵设于滤水箱左侧表面上，所述控制箱通过电与滤水箱内部紧密连接，所述排泥电动阀设于3组，依次设于滤水箱下方，所述驱动装置设于滤水箱内壁上，并与过滤盘通过链条连接，所述过滤盘设有滤盘清洁装置，所述滤盘清洁装置下部穿过滤水箱与过滤盘相互配合连接，所述滤盘清洁装置由气压驱动缸、毛刷清洁装置组成，所述气压驱动缸通过螺母旋紧与滤水箱上表面，所述毛刷清洁装置顶部一端与气压驱动缸贯通连接，所述毛刷清洁装置设有8组，并依次排列于滤水箱内部上方。
作为本技术方案的进一步优化，所述毛刷清洁装置包括一级伸缩气缸、二级伸缩气缸、三级伸缩气缸、滚毛刷器，所述一级伸缩气缸顶部一端与气压驱动缸贯通连接，另一端与二级伸缩气缸嵌套连接，所述二级伸缩气缸底部一端与三级伸缩气缸嵌套连接，所述三级伸缩气缸底部一端与滚毛刷器相连。
作为本技术方案的进一步优化，所述滚毛刷器包括清洁转轴套、清洁毛刷、活性清洁器，所述清洁转轴套嵌套于活性清洁器外侧，所述清洁转轴套与活性清洁器为间隙配合，所述活性清洁器顶部一端与三级伸缩气缸底部嵌套连接，所述活性清洁器与三级伸缩气缸为过盈配合，所述清洁毛刷通过金属线绳缠绕固定于清洁转轴套外表面。
作为本技术方案的进一步优化，所述清洁转轴套设有升降螺纹，所述升降螺纹与清洁转轴套呈一体化结构，所述升降螺纹设于清洁转轴套内壁。
作为本技术方案的进一步优化，所述清洁转轴套还设有连接口，所述连接口设有2个，分别以对称形式横向贯穿清洁转轴套。
作为本技术方案的进一步优化，所述活性清洁器包括清洁剂出口、存液盒、内螺纹、推液板、推液弹簧，所述清洁剂出口与存液盒呈一体化结构，所述清洁剂出口设有2个，并与连接口一对一配合连接，所述内螺纹设于存液盒外表面，所述推液板嵌入存液盒内部，并与之为间隙配合，所述推液弹簧顶部一端与推液板固定连接，另一端与存液盒内部底面锁定连接，所述内螺纹与升降螺纹配合连接，所述清洁剂出口与连接口重合连接时，可实现活性清洁剂的从存液盒流向清洁毛刷。
作为本技术方案的进一步优化，所述存液盒设有毛刷限位块，所述毛刷限位块分别设于存液盒底部侧表面，当过滤盘旋转停止时，清洁转轴套因为自身与清洁毛刷的重力下，反向旋转下落，毛刷限位块可避免滚毛刷器掉入过滤盘中。
作为本技术方案的进一步优化，所述毛刷限位块横截面为圆环结构。
有益效果
本发明一种造纸废水过滤装置，通过设有滤盘清洁装置，在清洗造纸废水过滤装置时，通过在气压泵的驱动下，为气压驱动缸注入气压，并分流至毛刷清洁装置，于是三级伸缩气缸、二级伸缩气缸依次朝着下方伸展，将滚毛刷器伸展至过滤盘侧边，此时过滤盘在驱动装置驱动下旋转，清洁毛刷即可对过滤盘表面进行清理，避免过滤物黏结于过滤盘表面。
为了达到更好的清洁效果，增设活性清洁器，即过滤盘转动时带动清洁毛刷和清洁转轴套转动，于是升降螺纹与内螺纹啮合连接，清洁转轴套沿着存液盒旋转上升，上升到最大值时，连接口与清洁剂出口重合，在推液板和推液弹簧的作用力下，活性清洁剂通过清洁剂出口、连接口流向清洁毛刷表面，对过滤盘清洁更加快速干净，当清洗结束，过滤盘停止转动时，清洁转轴套因为自身与清洁毛刷的重力下，反向旋转下落恢复至原位，于是连接口与清洁剂出口重合错开，活性清洁剂不再流出，避免浪费。
与现有技术相比，本发明具有以下优点：
本发明通过设立滤盘清洁装置可以通过升降方式，全面的对过滤装置内过滤盘进行清理，避免过滤物的黏结，清理结束后自动可收回至原位，避免对过滤设备的使用造成影响，同时添加活性清洁剂，清洁速度快，清洁效果好。（发明人 刘文宏）
