申请日 20200916
公开（公告）日 20201113
IPC分类号 C02F1/469; B01D61/48; B01D61/52; C02F103/32
摘要
一种榨菜腌制高盐废水资源化利用的电渗析装置，包括箱体，箱体内壁的两端依次固定安装阳极板、阴极板，箱体内壁的中部配合固定安装数个阴离子交换膜、阳离子交换膜，阴离子交换膜与阳离子交换膜交替分布，阴离子交换膜与阳离子交换膜之间设有第一隔板，第一隔板配合安装在箱体上，第一隔板一侧的中部开设条形透槽，条形透槽内分别设有往复丝杠副，往复丝杠副丝杠的上下两端分别固定连接竖轴的一端，上侧的竖轴的另一端穿过箱体顶侧的预留孔，预留孔的内周与对应的竖轴的外周通过密封轴承转动连接，箱体的顶侧固定安装能够驱动竖轴转动的驱动装置。本发明结构简单，构思巧妙，能够通过刮板将粘附在离子交换膜上的污垢刮除。
权利要求书

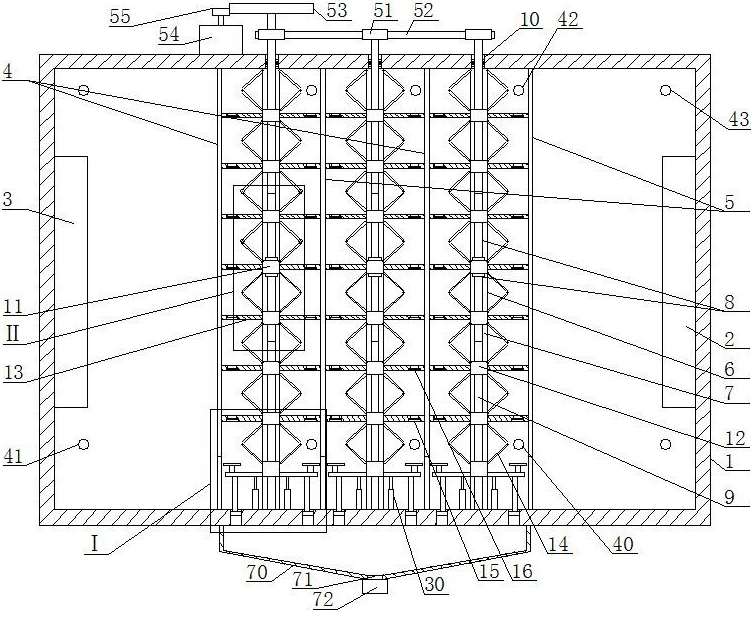

1.一种榨菜腌制高盐废水资源化利用的电渗析装置，其特征在于：包括箱体（1），箱体（1）内壁的两端依次固定安装阳极板（2）、阴极板（3），箱体（1）内壁的中部配合固定安装数个阴离子交换膜（4）、阳离子交换膜（5），阴离子交换膜（4）与阳离子交换膜（5）交替分布，阴离子交换膜（4）与阳离子交换膜（5）之间设有第一隔板（6），第一隔板（6）配合安装在箱体（1）上，第一隔板（6）一侧的中部开设条形透槽（7），条形透槽（7）内分别设有往复丝杠副（8），往复丝杠副（8）丝杠的上下两端分别固定连接竖轴（9）的一端，上侧的竖轴（9）的另一端穿过箱体（1）顶侧的预留孔（10），预留孔（10）的内周与对应的竖轴（9）的外周通过密封轴承转动连接，箱体（1）的顶侧固定安装能够驱动竖轴（9）转动的驱动装置；往复丝杠副（8）丝母的外周固定连接第一滑块（11）的内周，往复丝杠副（8）丝杠的外周与竖轴（9）的外周分别套装数个第二滑块（12），往复丝杠副（8）丝杠与竖轴（9）能够分别沿对应的第二滑块（12）的内孔上下移动，第一滑块（11）的左右两侧与第二滑块（12）的左右两侧分别固定连接刮板（13）的内侧，刮板（13）的内侧与第一隔板（6）的侧面滑动接触配合，刮板（13）的外侧与对应的阴离子交换膜（4）、阳离子交换膜（5）的侧面滑动接触配合，刮板（13）的前后侧与箱体（1）对应的内壁滑动接触配合，上下相邻第一滑块（11）与第一滑块（11）之间、上下相邻第一滑块（11）与第二滑块（12）之间分别通过两个左右分布的折叠杆（14）相连接，最上侧的第二滑块（12）与箱体（1）的顶部也通过两个左右分布的折叠杆（14）相连接，最下侧的第二滑块（12）与箱体（1）的底部相连接，箱体（1）的底部设有滤渣排出装置，刮板（13）的底侧分别均匀开设数个沉槽通孔（15），沉槽通孔（15）下端的沉槽内分别通过扭簧铰接安装过滤板（16），箱体（1）的后侧配合开设进水孔与出水孔。
2.根据权利要求1所述的一种榨菜腌制高盐废水资源化利用的电渗析装置，其特征在于：所述的折叠杆（14）包括两个连杆（141），两个连杆（141）相邻端通过扭簧铰接连接，连杆（141）背离端分别与对应的第一滑块（11）或第二滑块（12）铰接连接。
3.根据权利要求1所述的一种榨菜腌制高盐废水资源化利用的电渗析装置，其特征在于：所述的滤渣排出装置包括弹簧杆（30），最下侧的第二滑块（12）与箱体（1）的底部通过弹簧杆（30）相连接，最下侧的第二滑块（12）的左右两侧分别固定连接横杆（31）的一端，横杆（31）底侧的一侧分别固定连接弹簧杆（30）的一端，弹簧杆（30）的另一端与箱体（1）的底部固定连接，横杆（31）顶侧的另一端固定连接纵杆（32）的底侧，纵杆（32）的顶侧对应沉槽通孔（15）固定安装数个挡板（33），挡板（33）能够分别使对应的沉槽通孔（15）封闭，横杆（31）底侧的另一端分别固定连接插杆（34）的上端，插杆（34）的下端分别固定连接活塞（35）的顶侧，箱体（1）的底部对应活塞（35）分别配合开设通孔（36），活塞（35）的外周与通孔（36）的内周气密滑动接触配合。
4.根据权利要求1所述的一种榨菜腌制高盐废水资源化利用的电渗析装置，其特征在于：所述的进水孔包括第一进水孔（40）与第二进水孔（41），第一进水孔（40）分别开设于阴离子交换膜（4）与阳离子交换膜（5）之间的箱体（1）后壁的下部，第二进水孔（41）开设于箱体（1）后侧壁下部的两端，所述的出水孔包括第一出水孔（42）与第二出水孔（43），与出水孔分别设有数个，且第一出水孔（42）分别开设于阴离子交换膜（4）与阳离子交换膜（5）之间的箱体（1）后壁的上部，第二出水孔（43）开设于箱体（1）后侧壁上部的两端。
5.根据权利要求1所述的一种榨菜腌制高盐废水资源化利用的电渗析装置，其特征在于：所述的驱动装置包括链轮（51），上侧的竖轴（9）的上端分别固定安装链轮（51），链轮（51）通过链条（52）传动连接，其中一个链轮（51）的顶侧固定安装同轴的大齿轮（53），箱体（1）的顶侧固定安装电机（54），电机（54）转轴的上端固定安装小齿轮（55），小齿轮（55）与大齿轮（53）啮合配合。
6.根据权利要求3所述的一种榨菜腌制高盐废水资源化利用的电渗析装置，其特征在于：所述的阴离子交换膜（4）的底侧、阳离子交换膜（5）的底侧与箱体（1）的底部通第二隔板（60）相连接，刮板（13）的外侧能够与对应的第二隔板（60）的侧面紧密滑动接触配合 。
7.根据权利要求3所述的一种榨菜腌制高盐废水资源化利用的电渗析装置，其特征在于：所述的箱体（1）的底部固定连接顶侧开口的盒体（70）的顶侧，箱体（1）的内部与盒体（70）的内部通过通孔（36）相连通，盒体（70）的底侧开设排料口（71），排料口（71）内设有排污阀门（72）。
说明书
一种榨菜腌制高盐废水资源化利用的电渗析装置
技术领域
本发明属于电渗析装置领域，具体地说是一种榨菜腌制高盐废水资源化利用的电渗析装置。
背景技术
近年来电渗析在特定的废水领域有较为广泛的应用，例如对总氮和总磷有较高的去除效率，而且无药剂添加，减少了二次污染，因而具有较好的发展前景；榨菜腌制高盐废水处理时需要通过过滤的将废水中的大颗粒、胶体状有机物过滤掉，然后再进行电渗析处理，但由于电渗析处理时过滤后的废水内的小颗粒、小的胶体有机物再次聚集形成较大的颗粒、胶体，粘附在离子交换膜上，从而需要经常对离子交换膜进行清理，单纯的频繁变极无法实现对离子交换膜的清理，故，我们发明了一种榨菜腌制高盐废水资源化利用的电渗析装置。
发明内容
本发明提供一种榨菜腌制高盐废水资源化利用的电渗析装置，用以解决现有技术中的缺陷。
本发明通过以下技术方案予以实现：
一种榨菜腌制高盐废水资源化利用的电渗析装置，包括箱体，箱体内壁的两端依次固定安装阳极板、阴极板，箱体内壁的中部配合固定安装数个阴离子交换膜、阳离子交换膜，阴离子交换膜与阳离子交换膜交替分布，阴离子交换膜与阳离子交换膜之间设有第一隔板，第一隔板配合安装在箱体上，第一隔板一侧的中部开设条形透槽，条形透槽内分别设有往复丝杠副，往复丝杠副丝杠的上下两端分别固定连接竖轴的一端，上侧的竖轴的另一端穿过箱体顶侧的预留孔，预留孔的内周与对应的竖轴的外周通过密封轴承转动连接，箱体的顶侧固定安装能够驱动竖轴转动的驱动装置；往复丝杠副丝母的外周固定连接第一滑块的内周，往复丝杠副丝杠的外周与竖轴的外周分别套装数个第二滑块，往复丝杠副丝杠与竖轴能够分别沿对应的第二滑块的内孔上下移动，第一滑块的左右两侧与第二滑块的左右两侧分别固定连接刮板的内侧，刮板的内侧与第一隔板的侧面滑动接触配合，刮板的外侧与对应的阴离子交换膜、阳离子交换膜的侧面滑动接触配合，刮板的前后侧与箱体对应的内壁滑动接触配合，上下相邻第一滑块与第一滑块之间、上下相邻第一滑块与第二滑块之间分别通过两个左右分布的折叠杆相连接，最上侧的第二滑块与箱体的顶部也通过两个左右分布的折叠杆相连接，最下侧的第二滑块与箱体的底部相连接，箱体的底部设有滤渣排出装置，刮板的底侧分别均匀开设数个沉槽通孔，沉槽通孔下端的沉槽内分别通过扭簧铰接安装过滤板，箱体的后侧配合开设进水孔与出水孔。
如上所述的一种榨菜腌制高盐废水资源化利用的电渗析装置，所述的折叠杆包括两个连杆，两个连杆相邻端通过扭簧铰接连接，连杆背离端分别与对应的第一滑块或第二滑块铰接连接。
如上所述的一种榨菜腌制高盐废水资源化利用的电渗析装置，所述的滤渣排出装置包括弹簧杆，最下侧的第二滑块与箱体的底部通过弹簧杆相连接，最下侧的第二滑块的左右两侧分别固定连接横杆的一端，横杆底侧的一侧分别固定连接弹簧杆的一端，弹簧杆的另一端与箱体的底部固定连接，横杆顶侧的另一端固定连接纵杆的底侧，纵杆的顶侧对应沉槽通孔固定安装数个挡板，挡板能够分别使对应的沉槽通孔封闭，横杆底侧的另一端分别固定连接插杆的上端，插杆的下端分别固定连接活塞的顶侧，箱体的底部对应活塞分别配合开设通孔，活塞的外周与通孔的内周气密滑动接触配合。
如上所述的一种榨菜腌制高盐废水资源化利用的电渗析装置，所述的进水孔包括第一进水孔与第二进水孔，第一进水孔分别开设于阴离子交换膜与阳离子交换膜之间的箱体后壁的下部，第二进水孔开设于箱体后侧壁下部的两端，所述的出水孔包括第一出水孔与第二出水孔，与出水孔分别设有数个，且第一出水孔分别开设于阴离子交换膜与阳离子交换膜之间的箱体后壁的上部，第二出水孔开设于箱体后侧壁上部的两端。
如上所述的一种榨菜腌制高盐废水资源化利用的电渗析装置，所述的驱动装置包括链轮，上侧的竖轴的上端分别固定安装链轮，链轮通过链条传动连接，其中一个链轮的顶侧固定安装同轴的大齿轮，箱体的顶侧固定安装电机，电机转轴的上端固定安装小齿轮，小齿轮与大齿轮啮合配合。
如上所述的一种榨菜腌制高盐废水资源化利用的电渗析装置，所述的阴离子交换膜的底侧、阳离子交换膜的底侧与箱体的底部通第二隔板相连接，刮板的外侧能够与对应的第二隔板的侧面紧密滑动接触配合。
如上所述的一种榨菜腌制高盐废水资源化利用的电渗析装置，所述的箱体的底部固定连接顶侧开口的盒体的顶侧，箱体的内部与盒体的内部通过通孔相连通，盒体的底侧开设排料口，排料口内设有排污阀门。
本发明的优点是：本发明结构简单，构思巧妙，能够通过刮板将粘附在离子交换膜上的污垢刮除，同时通过刮板对离子交换膜进行支撑，增加离子交换膜抵抗水压发生变形的能力，并将刮掉的污垢聚集在箱体的底部，从而避免污垢分散对后续电渗析的影响，并通过刮板的上下移动，对电渗析废水进行搅拌，增加电渗析效果，同时左右相邻刮板同步上下移动，能够增加刮除效果，能够满足实际需求，适合推广。使用本发明时，通过进水孔将废水注入箱体内，分别给阳极板、阴极板通电后，开始电渗析处理，箱体内的废水能够通过出水孔排出，当需要对离子交换膜进行刮除清理时，给驱动装置通电，驱动装置带动竖轴转动，竖轴带动往复丝杠副的丝杠转动，往复丝杠副的丝母带动第一滑块上下移动，当第一滑块向下移动时，第一滑块下方的折叠杆被折叠压缩，下部的第二滑块之间的的距离、刮板之间的距离被压缩，第一滑块上方的折叠杆被拉伸，上部的第二滑块之间的的距离、刮板之间的距离拉伸，刮板上下移动的过程中能够将阴离子交换膜、阳离子交换膜上的污垢刮掉，同时刮板向上移动时，过滤板在水的阻力作用下沿过滤板与沉槽通孔之间的铰接轴转动，扭簧蓄能，沉槽通孔被打开，刮板上方被刮掉的污垢能够通过沉槽通孔进入刮板的下方，从而能够使污垢被传递至箱体的底部，当第一滑块移动至最下方时，滤渣排出装置污垢排出箱体；阴离子交换膜、阳离子交换膜左右相邻的刮板同步上下移动，能够避免阴离子交换膜、阳离子交换膜在刮板的推力作用下发生形变。 （发明人 代春龙；张华东 ）
