申请日 20200922
公开（公告）日 20201113
IPC分类号 C02F9/06; B01D65/02
摘要
一种树脂再生废水的双极膜回用装置，包括过滤装置、搅拌装置、中和剂存储装置、电渗析器、收集箱、清水清洗设备、酸碱清洗设备，过滤装置通过U型管连接废水排放管，搅拌装置位于过滤装置的下方并通过带有阀门的管道连接，中和存储剂装置安装于搅拌装置的顶部，电渗析器位于搅拌装置的下方并通过带有阀门的管道连接，收集箱位于电渗析器的下方并通过带有阀门的管道连接。本发明通过一个动力带动两个部件同时运动，即盒体的作用往复移动和搅拌杆的转动，而且在移动中即可以对液体进行搅动，还可以在搅动中添加中和剂，使中和剂在液体中分散的更为均匀，避免中和剂集中，提高反应效率，减少搅拌时间。
权利要求书

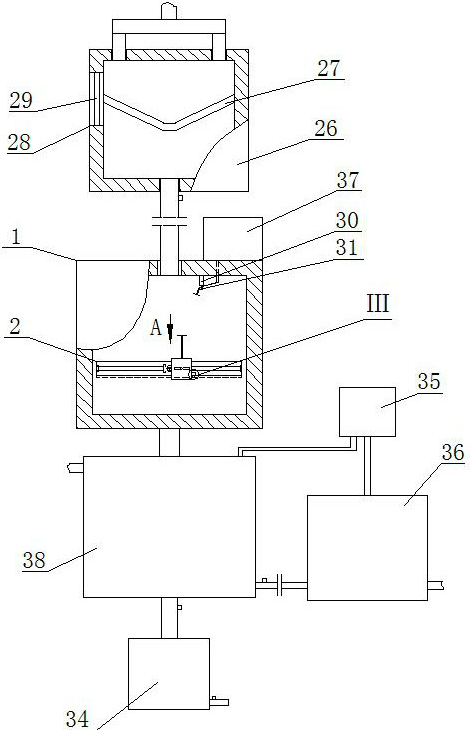

1.一种树脂再生废水的双极膜回用装置，包括过滤装置、搅拌装置、中和剂存储装置（37）、电渗析器（38）、收集箱（34）、清水清洗设备（35）、酸碱清洗设备（36），过滤装置通过U型管连接废水排放管，搅拌装置位于过滤装置的下方并通过带有阀门的管道连接，中和存储剂装置（37）安装于搅拌装置的顶部，电渗析器（38）位于搅拌装置的下方并通过带有阀门的管道连接，收集箱（34）位于电渗析器（38）的下方并通过带有阀门的管道连接，清水清洗设备（35）、酸碱清洗设备（36）均位于电渗析器（38）的一侧，清水清洗设备（35）位于酸碱清洗设备（35）的上方并通过带有阀门的管道连接，清水清洗设备（35）通过带有阀门的管道与电渗析器（38）的顶部连接，酸碱清洗设备（36）通过带有阀门的管道与电渗析器（38）的一侧顶部连接，其特征在于：所述的搅拌装置包括箱体（1），箱体（1）的中部前后两端分别开设长条槽（2），位于后方的长条槽（2）两侧内壁分别活动安装螺杆（3），位于前方的长条槽（2）两侧内壁之间通过导向杆（4）固定连接，螺杆（3）上配合设有螺母（5），导向杆（4）套装配合设有导向套（6），螺母（5）与导向套（6）之间活动安装蜗杆（7），蜗杆（7）的后端固定安装第二伞齿轮（18），螺杆（3）顶端开设滑槽（8），螺母（5）的一侧通过轴承活动安装第一伞齿轮（9），螺杆（3）能够穿过轴承、第一伞齿轮（9），第一伞齿轮（9）能够与第二伞齿轮（18）啮合配合，第一伞齿轮（9）的内壁固定安装滑块（10），滑块（10）能够插入至滑槽（8）内，两条长条槽（2）之间配合设有支杆（11），支杆（11）的中部一侧固定安装盒体（12），盒体（12）一侧外壁固定安装前后两个球轴承（13），蜗杆（7）能够依次穿过两个球轴承（13）的内环并与其固定连接，盒体（12）的前后两端分别活动安装中空的搅拌杆（14），每根搅拌杆（14）外壁固定安装数个短管（15），搅拌杆（14）内固定安装连管（16），连管（16）的外壁开设数个开口，两条连管（16）的相对端分别穿过盒体（12）的前后两端并位于盒体（12）内，两条连管（16）的相对端通过密封轴承与三通管（17）连接，三通管（17）的其中一根管道与中和剂存储装置（37）连接，两条连管（16）的相对端分别固定安装第三伞齿轮（19），盒体（12）的一侧内壁活动安装前后两根转轴（20），每根转轴（20）上固定安装第一链轮（21）、第四伞齿轮（22），第一链轮（21）位于第四伞齿轮（22）的一侧，第四伞齿轮（22）能够与对应的第三伞齿轮（19）啮合配合，两个第一链轮（21）之间通过链条活动连接，盒体（12）的一侧内壁固定安装防水双轴电机（23），防水双轴电机（23）的一根转动轴固定安装第二链轮（24），第二链轮（24）能够与链条啮合配合，防水双轴电机（23）的另一根转动轴固定安装蜗轮（25），防水双轴电机（23）的另一根转动轴穿过盒体（12），蜗轮（25）位于两个球轴承（13）之间，蜗轮（25）能够与蜗杆（7）啮合配合。
2.根据权利要求1所述的一种树脂再生废水的双极膜回用装置，其特征在于：所述的过滤装置由过滤箱（26）、过滤网（27）组成，过滤网（27）安装于过滤箱（26）内，过滤箱（26）一侧开设窗口（28），窗口（28）的前端铰接安装密封盖（29），废水排水管连接U型管的水平管，U型管的两根竖杆分别与过滤箱（26）的顶端固定连接并分别位于过滤箱（26）的两侧。
3.根据权利要求2所述的一种树脂再生废水的双极膜回用装置，其特征在于：所述的过滤网（27）的截面为V字型。
4.根据权利要求1所述的一种树脂再生废水的双极膜回用装置，其特征在于：所述的箱体（1）顶端内壁固定安装两根弹簧伸缩杆（30），两根弹簧伸缩杆（30）的活动杆底端之间通过压紧辊（31）活动连接。
5.根据权利要求1所述的一种树脂再生废水的双极膜回用装置，其特征在于：所述的长条槽（2）的底端内壁开设限定槽（32），支杆（11）的底部前后两端分别固定安装限定块（33），限定块（33）能够插入至对应的限定槽（32）内。
说明书
一种树脂再生废水的双极膜回用装置
技术领域
本发明属于水处理技术领域，具体地说是一种树脂再生废水的双极膜回用装置。
背景技术
目前在废水处理中，均是集中投放中和剂，集中投放中和剂，就需要越多时间进行搅拌，然后使中和剂在液体中扩散，时间较长，效率较低。
发明内容
本发明提供一种树脂再生废水的双极膜回用装置，用以解决现有技术中的缺陷。
本发明通过以下技术方案予以实现：
一种树脂再生废水的双极膜回用装置，包括过滤装置、搅拌装置、中和剂存储装置、电渗析器、收集箱、清水清洗设备、酸碱清洗设备，过滤装置通过U型管连接废水排放管，搅拌装置位于过滤装置的下方并通过带有阀门的管道连接，中和存储剂装置安装于搅拌装置的顶部，电渗析器位于搅拌装置的下方并通过带有阀门的管道连接，收集箱位于电渗析器的下方并通过带有阀门的管道连接，清水清洗设备、酸碱清洗设备均位于电渗析器的一侧，清水清洗设备位于酸碱清洗设备的上方并通过带有阀门的管道连接，清水清洗设备通过带有阀门的管道与电渗析器的顶部连接，酸碱清洗设备通过带有阀门的管道与电渗析器的一侧顶部连接，所述的搅拌装置包括箱体，箱体的中部前后两端分别开设长条槽，位于后方的长条槽两侧内壁分别活动安装螺杆，位于前方的长条槽两侧内壁之间通过导向杆固定连接，螺杆上配合设有螺母，导向杆套装配合设有导向套，螺母与导向套之间活动安装蜗杆，蜗杆的后端固定安装第二伞齿轮，螺杆顶端开设滑槽，螺母的一侧通过轴承活动安装第一伞齿轮，螺杆能够穿过轴承、第一伞齿轮，第一伞齿轮能够与第二伞齿轮啮合配合，第一伞齿轮的内壁固定安装滑块，滑块能够插入至滑槽内，两条长条槽之间配合设有支杆，支杆的中部一侧固定安装盒体，盒体一侧外壁固定安装前后两个球轴承，蜗杆能够依次穿过两个球轴承的内环并与其固定连接，盒体的前后两端分别活动安装中空的搅拌杆，每根搅拌杆外壁固定安装数个短管，搅拌杆内固定安装连管，连管的外壁开设数个开口，两条连管的相对端分别穿过盒体的前后两端并位于盒体内，两条连管的相对端通过密封轴承与三通管连接，三通管的其中一根管道与中和剂存储装置连接，两条连管的相对端分别固定安装第三伞齿轮，盒体的一侧内壁活动安装前后两根转轴，每根转轴上固定安装第一链轮、第四伞齿轮，第一链轮位于第四伞齿轮的一侧，第四伞齿轮能够与对应的第三伞齿轮啮合配合，两个第一链轮之间通过链条活动连接，盒体的一侧内壁固定安装防水双轴电机，防水双轴电机的一根转动轴固定安装第二链轮，第二链轮能够与链条啮合配合，防水双轴电机的另一根转动轴固定安装蜗轮，防水双轴电机的另一根转动轴穿过盒体，蜗轮位于两个球轴承之间，蜗轮能够与蜗杆啮合配合。
如上所述的一种树脂再生废水的双极膜回用装置，所述的过滤装置由过滤箱、过滤网组成，过滤网安装于过滤箱内，过滤箱一侧开设窗口，窗口的前端铰接安装密封盖，废水排水管连接U型管的水平管，U型管的两根竖杆分别与过滤箱的顶端固定连接并分别位于过滤箱的两侧。
如上所述的一种树脂再生废水的双极膜回用装置，所述的过滤网的截面为V字型。
如上所述的一种树脂再生废水的双极膜回用装置，所述的箱体顶端内壁固定安装两根弹簧伸缩杆，两根弹簧伸缩杆的活动杆底端之间通过压紧辊活动连接。
如上所述的一种树脂再生废水的双极膜回用装置，所述的长条槽的底端内壁开设限定槽，支杆的底部前后两端分别固定安装限定块，限定块能够插入至对应的限定槽内。
本发明的优点是：废水排放管将废水排放到过滤装置内，对废水中的大颗粒杂质进行过滤，过滤后的废水流入到搅拌装置内，并通过中和剂存储装置向搅拌装置内添加中和剂，边搅拌边添加，搅拌后的废水呈中性，然后进入电渗析器内，通过电渗析器进行操作，产生酸性物质和碱性物质，并排放到收集箱内，电渗析器工作一段时间后，电渗析器内的双极膜逐渐饱和，此时将收集箱内的酸性物质和碱性物质放入酸碱清洗设备中，然后清水清洗设备通过管道向酸碱清洗设备排放清水，对酸性物质和碱性物质进行稀释，然后稀释后的酸性液和碱性液对电渗析器内的双极膜进行冲洗，使双极膜再生，清洗后的液体流入到酸碱清洗设备内，然后清水设备开始对电渗析器内的双极膜进行冲洗，将双极膜冲洗干净；搅拌、添加中和剂操作过程为：防水双轴电机工作，带动两根转动轴工作，即带动第二链轮、蜗轮转动，第二链轮与链条啮合配合，链条与第一链轮连接，可以带动两个第一链轮转动，第一链轮安装在转轴上，转轴上还安装有第四伞齿轮，第四伞齿轮与第三伞齿轮啮合配合，带动第四伞齿轮、第三伞齿轮转动，第三伞齿轮与连管固定连接，连管与搅拌杆连接，可以带动搅拌杆进行转动，进而带动短管进行转动，对箱体内的液体进行搅拌，中和剂存储装置内的中和剂通过三通管进入两根连管内，然后通过连管的开口、单向阀、短管排放到液体内，对箱体内的液体进行中和反应，蜗轮与蜗杆啮合配合，带动蜗杆进行转动，蜗杆与第二伞齿轮固定连接，第二伞齿轮与第一伞齿轮啮合配合，第一伞齿轮通过滑块、滑槽的配合与螺杆连接，带动螺杆进行转动，螺杆与螺母螺纹配合，螺母带动蜗杆左右往复移动，更大范围的对箱体内的液体进行搅动，同时也可以使中和剂在箱体内分散的更为均匀，减少搅拌时间，使反应效率更高；本发明通过一个动力带动两个部件同时运动，即盒体的作用往复移动和搅拌杆的转动，而且在移动中即可以对液体进行搅动，还可以在搅动中添加中和剂，使中和剂在液体中分散的更为均匀，避免中和剂集中，提高反应效率，减少搅拌时间；在对废水进行回收再利用中，即可以产生可以再利用的物质，还可以利用废水中产生的物质对电渗析器中的双极膜进行再生，避免了环境污染，资源也可以再利用。（发明人 代春龙；高庆刚 ）
