申请日 20201016
公开（公告）日 20201113
IPC分类号 C02F9/02
摘要
本发明涉及环保设备的技术领域，特别是涉及一种可移动的小型废水处理设备，其通过对污水进行净化处理，可方便使污水中的颗粒杂质得到有效分离，防止污水中的颗粒杂质对设备造成堵塞，保证设备正常运行，同时污水中颗粒杂质经过多段净化处理，可有效防止颗粒杂质对设备造成积压破坏，方便对设备进行保护，提高实用性和可靠性；包括处理仓、四组自锁万向轮、进水管、溢流管、离心斗和第一环形滑槽，四组自锁万向轮均匀安装在处理仓的底部，进水管安装在处理仓的左侧，溢流管安装在处理仓的右上侧，离心斗位于处理仓内部下侧，离心斗的底部密封，第一环形滑槽安装在离心斗的底部。
权利要求书

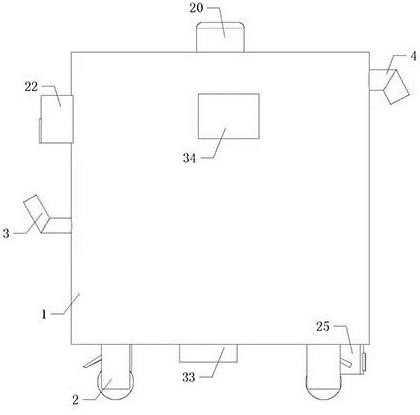

1.一种可移动的小型废水处理设备，其特征在于，包括处理仓（1）、四组自锁万向轮（2）、进水管（3）、溢流管（4）、离心斗（5）和第一环形滑槽（6），四组自锁万向轮（2）均匀安装在处理仓（1）的底部，进水管（3）安装在处理仓（1）的左侧，溢流管（4）安装在处理仓（1）的右上侧，离心斗（5）位于处理仓（1）内部下侧，离心斗（5）的底部密封，第一环形滑槽（6）安装在离心斗（5）的底部，第一环形滑槽（6）的底部滑动设置有第一环形滑轨（7），第一环形滑轨（7）安装在处理仓（1）的内壁底部，离心斗（5）的内壁上设置有螺旋导料板（8），第一环形滑槽（6）的内侧壁上设置有齿，第一环形滑槽（6）的内侧啮合设置有第一直齿轮（9），第一直齿轮（9）的底部设置有第一转轴（10），第一转轴（10）的底部穿过处理仓（1）并伸出至处理仓（1）的下方，离心斗（5）的内壁底部设置有导料锥块（11），离心斗（5）的内部竖向设置有导水桶（12），导水桶（12）的顶部转动安装在处理仓（1）的内壁顶部，导水桶（12）的内部竖向设置有第二转轴（13），第二转轴（13）底部穿过导水桶（12）、导料锥块（11）、离心斗（5）和处理仓（1）并伸出至处理仓（1）下方，第二转轴（13）的顶部固定在导水桶（12）内壁顶部，第二转轴（13）的底部和第一转轴（10）的底部均设置有第二直齿轮（14），两组第二直齿轮（14）相互啮合，左侧第二直齿轮（14）上的齿数大于右侧第二直齿轮（14）上的齿数，导水桶（12）内部第二转轴（13）的外壁下侧固定设置有固定套（15），固定套（15）的外侧壁上设置有滤板（16），滤板（16）的外侧壁固定在导水桶（12）内壁下侧，导料锥块（11）上环形均匀设置有三组弧形刮板（17），三组弧形刮板（17）的上侧均与滤板（16）底部接触，三组弧形刮板（17）的底部外侧均固定在离心斗（5）内壁底部，导水桶（12）的外壁上均匀设置有多组搅水板（18），处理仓（1）的内壁上侧设置有隔板（19），隔板（19）位于离心斗（5）和溢流管（4）之间，隔板（19）套装在导水桶（12）上，隔板（19）与导水桶（12）转动连接，导水桶（12）的外壁上侧均匀设置有多组出水孔，处理仓（1）的顶部设置有电机（20），电机（20）的下侧输出端穿过处理仓（1）和导水桶（12）并与第二转轴（13）的顶部传动连接。
2.如权利要求1所述的一种可移动的小型废水处理设备，其特征在于，包括三组弧形刮泥板（21）、第一收集仓（22）和第一清理板（23），三组弧形刮泥板（21）均匀安装在导水桶（12）外壁上，三组弧形刮泥板（21）的底部均与第一直齿轮（9）的顶部接触，第一收集仓（22）安装在处理仓（1）的左上侧，第一收集仓（22）的内部右上侧与隔板（19）上侧连通，第一收集仓（22）的左下侧连通设置有第一清理口，第一清理板（23）盖装在第一清理口上。
3.如权利要求2所述的一种可移动的小型废水处理设备，其特征在于，还包括隔离套（24），隔离套（24）位于第一环形滑轨（7）的外侧，隔离套（24）的上侧安装在离心斗（5）的外壁下侧，隔离套（24）的底部与处理仓（1）的内壁顶部接触并可在处理仓（1）内部转动。
4.如权利要求3所述的一种可移动的小型废水处理设备，其特征在于，还包括第二收集仓（25）和第二清理板（26），第二收集仓（25）安装在处理仓（1）的底部右侧，第二收集仓（25）的内壁顶部与处理仓（1）的内壁底部右侧连通，第二收集仓（25）的右侧连通设置有第二清理口，第二清理板（26）盖装在第二清理口上。
5.如权利要求4所述的一种可移动的小型废水处理设备，其特征在于，还包括两组第二环形滑槽（27）和两组第二环形滑轨（28），两组第二环形滑槽（27）分别安装在离心斗（5）的外侧壁上侧和下侧，两组第二环形滑槽（27）的上侧均设置为锥面，两组第二环形滑轨（28）分别滑动安装在两组第二环形滑槽（27）的底部，两组第二环形滑轨（28）上均匀设置有多组第一支撑架（29），多组第一支撑架（29）的外侧均固定在处理仓（1）内壁上。
6.如权利要求5所述的一种可移动的小型废水处理设备，其特征在于，还包括两组第三环形滑槽（30）和两组第三环形滑轨（31），两组第三环形滑槽（30）分别固定在导水桶（12）的外壁下侧和中部，两组第三环形滑轨（31）分别滑动安装在两组第三环形滑槽（30）上，两组第三环形滑轨（31）的外侧均匀设置有多组第二支撑架（32），多组第二支撑架（32）的外侧均固定在离心斗（5）内壁上。
7.如权利要求6所述的一种可移动的小型废水处理设备，其特征在于，还包括护罩（33），护罩（33）位于两组第二直齿轮（14）的外侧，护罩（33）的顶部安装在处理仓（1）底部。
8.如权利要求7所述的一种可移动的小型废水处理设备，其特征在于，还包括观察玻璃（34），处理仓（1）的前上侧连通设置有观察孔，隔板（19）位于观察孔的中部，观察玻璃（34）盖装在观察孔上。
说明书
一种可移动的小型废水处理设备
技术领域
本发明涉及环保设备的技术领域，特别是涉及一种可移动的小型废水处理设备。
背景技术
众所周知，随着我国经济的快速发展和人们生活水平的不断提高，生产和生活中所排放的污水量也越来越大，为防止污水对环境造成危害，需对其进行净化处理，由于污水中存在较多颗粒杂质，污水处理时通常需先将其内颗粒杂质进行分离，现有分离方式主要是通过过滤网对颗粒杂质进行拦截过滤处理，然而采用此种方式时，污水中的颗粒杂质容易对过滤网造成堵塞，导致设备无法运行，同时污水中的较大颗粒杂质容易对过滤网造成积压破坏，导致设备使用寿命降低。
发明内容
为解决上述技术问题，本发明提供一种通过对污水进行净化处理，可方便使污水中的颗粒杂质得到有效分离，防止污水中的颗粒杂质对设备造成堵塞，保证设备正常运行，同时污水中颗粒杂质经过多段净化处理，可有效防止颗粒杂质对设备造成积压破坏，方便对设备进行保护，提高实用性和可靠性的可移动的小型废水处理设备。
本发明的一种可移动的小型废水处理设备，包括处理仓、四组自锁万向轮、进水管、溢流管、离心斗和第一环形滑槽，四组自锁万向轮均匀安装在处理仓的底部，进水管安装在处理仓的左侧，溢流管安装在处理仓的右上侧，离心斗位于处理仓内部下侧，离心斗的底部密封，第一环形滑槽安装在离心斗的底部，第一环形滑槽的底部滑动设置有第一环形滑轨，第一环形滑轨安装在处理仓的内壁底部，离心斗的内壁上设置有螺旋导料板，第一环形滑槽的内侧壁上设置有齿，第一环形滑槽的内侧啮合设置有第一直齿轮，第一直齿轮的底部设置有第一转轴，第一转轴的底部穿过处理仓并伸出至处理仓的下方，离心斗的内壁底部设置有导料锥块，离心斗的内部竖向设置有导水桶，导水桶的顶部转动安装在处理仓的内壁顶部，导水桶的内部竖向设置有第二转轴，第二转轴底部穿过导水桶、导料锥块、离心斗和处理仓并伸出至处理仓下方，第二转轴的顶部固定在导水桶内壁顶部，第二转轴的底部和第一转轴的底部均设置有第二直齿轮，两组第二直齿轮相互啮合，左侧第二直齿轮上的齿数大于右侧第二直齿轮上的齿数，导水桶内部第二转轴的外壁下侧固定设置有固定套，固定套的外侧壁上设置有滤板，滤板的外侧壁固定在导水桶内壁下侧，导料锥块上环形均匀设置有三组弧形刮板，三组弧形刮板的上侧均与滤板底部接触，三组弧形刮板的底部外侧均固定在离心斗内壁底部，导水桶的外壁上均匀设置有多组搅水板，处理仓的内壁上侧设置有隔板，隔板位于离心斗和溢流管之间，隔板套装在导水桶上，隔板与导水桶转动连接，导水桶的外壁上侧均匀设置有多组出水孔，处理仓的顶部设置有电机，电机的下侧输出端穿过处理仓和导水桶并与第二转轴的顶部传动连接；打开电机，电机通过第二转轴带动导水桶转动，导水桶带动固定套、滤板和多组搅水板转动，同时转动状态的第二转轴通过两组第二直齿轮和第一转轴带动第一直齿轮转动，第一直齿轮与第一环形滑槽啮合连接，第一直齿轮带动第一环形滑槽转动，第一环形滑槽在第一环形滑轨上滑动，同时第一环形滑槽带动离心斗转动，此时离心斗与导水桶转动方向相反，离心斗带动螺旋导料板、导料锥块和三组弧形刮板转动，外界污水通过进水管进入处理仓内，处理仓内的污水通过通过离心斗上方进入离心斗内并穿过导水桶底部的滤板进入导水桶内，转动状态的多组搅水板可带动离心斗内的污水进行旋转离心运动，同时离心斗和螺旋导料板的转动方向与多组搅水板的方向相反，转动状态的离心斗和螺旋导料板可加速离心斗内污水的离心效果，污水中的颗粒杂质受到离心力作用移动至离心斗内壁附近并沿螺旋导料板向斜上方移动，离心斗内的颗粒杂质通过离心斗的顶部飞离至处理仓内壁附近并下落至处理仓内部下侧，导料锥块可对离心斗内壁底部的杂质进行导流处理，方便使杂质移动至离心斗内侧壁附近，防止杂质在离心斗内壁底部的中间位置聚集，提高杂质清理效果，滤板可对进入导水桶内的污水进行过滤处理，防止污水中的剩余杂质进入导水桶内，提高污水处理效果，三组弧形刮板的转动方向与滤板的转动方向相反，三组弧形刮板的顶部可对滤板底部吸附的杂质进行刮除处理，方便对滤板底部进行清理，防止杂质对其造成堵塞，同时由于三组弧形刮板的形状均为弧形，三组弧形刮板可对导料锥块附近的杂质进行推动导流处理，方便使杂质进入离心斗内侧壁附近，导水桶内经过过滤处理的污水通过导水桶上侧的多组出水孔流至隔板上，污水在隔板上进行静置沉淀处理，污水中的剩余杂质沉淀至隔板顶部，经过静置处理的污水可通过溢流管溢流至外界收集装置内，从而完成污水的多段净化处理，通过设置四组自锁万向轮可方便设备移动，通过对污水进行净化处理，可方便使污水中的颗粒杂质得到有效分离，防止污水中的颗粒杂质对设备造成堵塞，保证设备正常运行，同时污水中颗粒杂质经过多段净化处理，可有效防止颗粒杂质对设备造成积压破坏，方便对设备进行保护，提高实用性和可靠性。
本发明的一种可移动的小型废水处理设备，包括三组弧形刮泥板、第一收集仓和第一清理板，三组弧形刮泥板均匀安装在导水桶外壁上，三组弧形刮泥板的底部均与第一直齿轮的顶部接触，第一收集仓安装在处理仓的左上侧，第一收集仓的内部右上侧与隔板上侧连通，第一收集仓的左下侧连通设置有第一清理口，第一清理板盖装在第一清理口上；导水桶转动时，导水桶带动三组弧形刮泥板转动，三组弧形刮泥板的底部缓慢对隔板顶部静置沉积的杂质进行刮除处理，由于三组弧形刮泥板均为弧形，三组弧形刮泥板推动隔板上的杂质缓慢向外侧移动并落入第一收集仓内聚集，打开第一清理板，第一收集仓内聚集的杂质可通过第一清理口排出至外界，从而方便对隔板顶部进行同步清理。
本发明的一种可移动的小型废水处理设备，还包括隔离套，隔离套位于第一环形滑轨的外侧，隔离套的上侧安装在离心斗的外壁下侧，隔离套的底部与处理仓的内壁顶部接触并可在处理仓内部转动；通过设置隔离套，可方便对第一环形滑槽和第一环形滑轨进行隔离保护，防止处理仓内污水中的杂质进入第一环形滑槽内并影响第一环形滑槽与第一直齿轮的传动状态，提高实用性。
本发明的一种可移动的小型废水处理设备，还包括第二收集仓和第二清理板，第二收集仓安装在处理仓的底部右侧，第二收集仓的内壁顶部与处理仓的内壁底部右侧连通，第二收集仓的右侧连通设置有第二清理口，第二清理板盖装在第二清理口上；处理仓内的污水进行旋转运动，污水带动处理仓内部下侧离心分离出的杂质进行旋转运动，杂质旋转下落入第二收集仓内，打开第二清理板，可方便通过第二清理口对第二收集仓内沉积的杂质进行统一清理，提高实用性。
本发明的一种可移动的小型废水处理设备，还包括两组第二环形滑槽和两组第二环形滑轨，两组第二环形滑槽分别安装在离心斗的外侧壁上侧和下侧，两组第二环形滑槽的上侧均设置为锥面，两组第二环形滑轨分别滑动安装在两组第二环形滑槽的底部，两组第二环形滑轨上均匀设置有多组第一支撑架，多组第一支撑架的外侧均固定在处理仓内壁上；离心斗转动时，离心斗带动两组第二环形滑槽分别在两组第二环形滑轨上滑动，两组第二环形滑槽、两组第二环形滑轨和多组第一支撑架可对离心斗进行支撑，同时由于两组第二环形滑槽的上侧均设置为锥面，多组第一支撑架的顶部均设置为锥面，可防止污水中的颗粒杂质在两组第二环形滑槽和多组第一支撑架上产生沉积，提高实用性。
本发明的一种可移动的小型废水处理设备，还包括两组第三环形滑槽和两组第三环形滑轨，两组第三环形滑槽分别固定在导水桶的外壁下侧和中部，两组第三环形滑轨分别滑动安装在两组第三环形滑槽上，两组第三环形滑轨的外侧均匀设置有多组第二支撑架，多组第二支撑架的外侧均固定在离心斗内壁上；导水桶转动时，导水桶带动两组第三环形滑槽分别在两组第三环形滑轨上滑动，通过设置两组第三环形滑槽、两组第三环形滑轨和多组第二支撑架，可方便对导水桶进行支撑，方便使导水桶和离心斗进行同步反向运动，提高实用性。
本发明的一种可移动的小型废水处理设备，还包括护罩，护罩位于两组第二直齿轮的外侧，护罩的顶部安装在处理仓底部；通过设置护罩，可方便对两组第二直齿轮进行保护，防止外界物体对其传动状态造成影响，提高实用性。
本发明的一种可移动的小型废水处理设备，还包括观察玻璃，处理仓的前上侧连通设置有观察孔，隔板位于观察孔的中部，观察玻璃盖装在观察孔上；通过设置观察玻璃和观察孔，可方便对隔板上侧和下侧的污水处理情况进行实时监测，提高实用性和可靠性。
与现有技术相比本发明的有益效果为：打开电机，电机通过第二转轴带动导水桶转动，导水桶带动固定套、滤板和多组搅水板转动，同时转动状态的第二转轴通过两组第二直齿轮和第一转轴带动第一直齿轮转动，第一直齿轮与第一环形滑槽啮合连接，第一直齿轮带动第一环形滑槽转动，第一环形滑槽在第一环形滑轨上滑动，同时第一环形滑槽带动离心斗转动，此时离心斗与导水桶转动方向相反，离心斗带动螺旋导料板、导料锥块和三组弧形刮板转动，外界污水通过进水管进入处理仓内，处理仓内的污水通过通过离心斗上方进入离心斗内并穿过导水桶底部的滤板进入导水桶内，转动状态的多组搅水板可带动离心斗内的污水进行旋转离心运动，同时离心斗和螺旋导料板的转动方向与多组搅水板的方向相反，转动状态的离心斗和螺旋导料板可加速离心斗内污水的离心效果，污水中的颗粒杂质受到离心力作用移动至离心斗内壁附近并沿螺旋导料板向斜上方移动，离心斗内的颗粒杂质通过离心斗的顶部飞离至处理仓内壁附近并下落至处理仓内部下侧，导料锥块可对离心斗内壁底部的杂质进行导流处理，方便使杂质移动至离心斗内侧壁附近，防止杂质在离心斗内壁底部的中间位置聚集，提高杂质清理效果，滤板可对进入导水桶内的污水进行过滤处理，防止污水中的剩余杂质进入导水桶内，提高污水处理效果，三组弧形刮板的转动方向与滤板的转动方向相反，三组弧形刮板的顶部可对滤板底部吸附的杂质进行刮除处理，方便对滤板底部进行清理，防止杂质对其造成堵塞，同时由于三组弧形刮板的形状均为弧形，三组弧形刮板可对导料锥块附近的杂质进行推动导流处理，方便使杂质进入离心斗内侧壁附近，导水桶内经过过滤处理的污水通过导水桶上侧的多组出水孔流至隔板上，污水在隔板上进行静置沉淀处理，污水中的剩余杂质沉淀至隔板顶部，经过静置处理的污水可通过溢流管溢流至外界收集装置内，从而完成污水的多段净化处理，通过设置四组自锁万向轮可方便设备移动，通过对污水进行净化处理，可方便使污水中的颗粒杂质得到有效分离，防止污水中的颗粒杂质对设备造成堵塞，保证设备正常运行，同时污水中颗粒杂质经过多段净化处理，可有效防止颗粒杂质对设备造成积压破坏，方便对设备进行保护，提高实用性和可靠性。（发明人 颜炳林 ）
