申请日 20200916
公开（公告）日 20201113
IPC分类号 C02F1/04
摘要
一种用于旋膜式蒸发器处理高盐废水的装置，包括罐体，罐体的顶侧固定安装电机，电机转轴的下端穿过罐体的顶壁位于罐体内，罐体上部的内周依次固定连接第一隔板的外周、第二隔板的外周，第二隔板的顶侧开设数个均匀密布的第一透槽，第一透槽的内周与固定连接竖管外周的上部，竖管内分别设有同轴的内管，内管的下端封闭，内管的上端与第一隔板的顶侧通过密封轴承转动连接。本发明结构简单，构思巧妙，能够不断交替对废水分流的竖管进行清理，且竖管内设有内管，能够防止废水流量过大时在竖管内形成水柱，从而避免蒸发效率降低，并利用清理时产生的震动对清理装置进行清理，能够满足市场需求，适合推广。
权利要求书

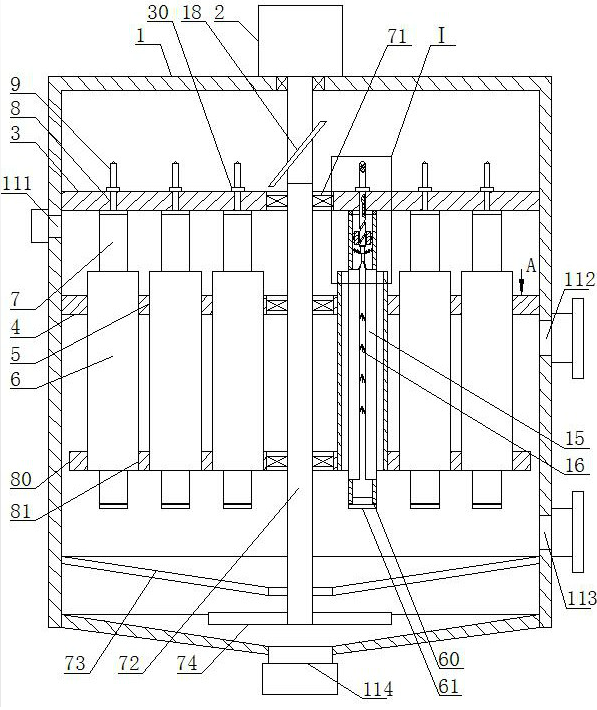

1.一种用于旋膜式蒸发器处理高盐废水的装置，其特征在于：包括罐体（1），罐体（1）的顶侧固定安装电机（2），电机（2）转轴的下端穿过罐体（1）的顶壁位于罐体（1）内，罐体（1）上部的内周依次固定连接第一隔板（3）的外周、第二隔板（4）的外周，第二隔板（4）的顶侧开设数个均匀密布的第一透槽（5），第一透槽（5）的内周与固定连接竖管（6）外周的上部，竖管（6）内分别设有同轴的内管（7），内管（7）的下端封闭，内管（7）的上端与第一隔板（3）的顶侧通过密封轴承转动连接，第一隔板（3）的顶侧对应内管（7）分别开设插孔（8），插孔（8）与对应的内管（7）中心线共线，插孔（8）内滑动设有插杆（9），插杆（9）外周的下部开设螺旋导向槽（10），插杆（9）外周的下部活动套装套管（11），螺旋导向槽（10）内滑动配合设有滑杆（12），滑杆（12）的外端与套管（11）的内周固定连接，套管（11）的外周与内管（7）的内周通过单向轴承转动连接，插杆（9）的下端通过轴承转动连接弹簧杆（13）的上端，内管（7）的外周分别开设左右对称的条形透槽（14），条形透槽（14）内分别活动安装条形刮板（15），条形透槽（14）的侧壁与条形刮板（15）对应的侧面滑动接触配合，条形刮板（15）相邻侧通过数个弹簧（16）相连接，条形刮板（15）顶侧的内端分别铰接连接推杆（17）的下端，推杆（17）的上端分别与对应的弹簧杆（13）的下端铰接连接，电机（2）转轴外周的前侧固定连接斜板（18）的后端，插杆（9）的上端能够分别沿对应的斜板（18）底侧的斜面滑动；罐体（1）的外周依次开设进水孔（111）、上蒸汽孔（112）、下蒸汽孔（113），罐体（1）的底部开设排渣孔（114）。
2.根据权利要求1所述的一种用于旋膜式蒸发器处理高盐废水的装置，其特征在于：所述的弹簧杆（13）的上端与内管（7）的内壁通过数个拉簧（20）相连接。
3.根据权利要求1所述的一种用于旋膜式蒸发器处理高盐废水的装置，其特征在于：所述的插杆（9）为圆杆，插杆（9）的外周配合套装密封圈（30），密封圈（30）的内周与插杆（9）的外周滑动接触配合，密封圈（30）的底侧与第一隔板（3）的顶侧固定连接；插杆（9）外周的下部开设条形滑槽（31），条形滑槽（31）内滑动配合设有滑块（32），滑块（32）与插孔（8）固定连接。
4.根据权利要求1所述的一种用于旋膜式蒸发器处理高盐废水的装置，其特征在于：所述的插杆（9）的上端面开设球形凹槽（40），球形凹槽（40）内活动安装圆球（41），圆球（41）仅能够在球形凹槽（40）内转动。
5.根据权利要求1所述的一种用于旋膜式蒸发器处理高盐废水的装置，其特征在于：所述的竖管（6）的内周开设螺旋槽滑槽，螺旋槽滑槽的下端与竖管（6）的底侧相连通。
6.根据权利要求1所述的一种用于旋膜式蒸发器处理高盐废水的装置，其特征在于：所述的内管（7）的下端开设螺纹透槽（60），螺纹透槽（60）与内管（7）内部连通，螺纹透槽（60）内螺纹安装密封盖（61）。
7.根据权利要求1所述的一种用于旋膜式蒸发器处理高盐废水的装置，其特征在于：所述的第一隔板（3）顶侧的中间与第二隔板（4）顶侧的中间分别开设通孔（71），通孔（71）的内周与同一个竖轴（72）的外周分别通过密封轴承转动连接，竖轴（72）的上端与电机（2）转轴的下端固定连接，竖轴（72）外周的下端套装倒锥环形过滤板（73），倒锥环形过滤板（73）的外周与罐体（1）的内壁固定连接，竖轴（72）的下端固定安装搅拌杆（74）。
8.根据权利要求7所述的一种用于旋膜式蒸发器处理高盐废水的装置，其特征在于：所述的竖轴（72）外周的中部通过密封轴承转动连接环形板（80）的内周，环形板（80）的顶侧对应第一透槽（5）分别开设第二透槽（81），第二透槽（81）的内周与竖管（6）的外周固定连接，环形板（80）的外周与罐体（1）的内周间隙配合。
说明书
一种用于旋膜式蒸发器处理高盐废水的装置
技术领域
本发明属于高盐废水处理装置领域，具体地说是一种用于旋膜式蒸发器处理高盐废水的装置。
背景技术
现有的蒸发器工作原理一般为废水在重力的作用下流经竖管，然后蒸发器流经竖管的外周，从而使废水中的水分蒸发，但用以废水分流的竖管内壁容易结晶从而堵塞，导致蒸发器无法正常运转，同时当废水流入竖管速度过快时，废水在竖管内容易形成水柱，从而导致蒸发效率过低，无法满足实际需求，故而我们发明了一种用于旋膜式蒸发器处理高盐废水的装置。
发明内容
本发明提供一种用于旋膜式蒸发器处理高盐废水的装置，用以解决现有技术中的缺陷。
本发明通过以下技术方案予以实现：
一种用于旋膜式蒸发器处理高盐废水的装置，包括罐体，罐体的顶侧固定安装电机，电机转轴的下端穿过罐体的顶壁位于罐体内，罐体上部的内周依次固定连接第一隔板的外周、第二隔板的外周，第二隔板的顶侧开设数个均匀密布的第一透槽，第一透槽的内周与固定连接竖管外周的上部，竖管内分别设有同轴的内管，内管的下端封闭，内管的上端与第一隔板的顶侧通过密封轴承转动连接，第一隔板的顶侧对应内管分别开设插孔，插孔与对应的内管中心线共线，插孔内滑动设有插杆，插杆外周的下部开设螺旋导向槽，插杆外周的下部活动套装套管，螺旋导向槽内滑动配合设有滑杆，滑杆的外端与套管的内周固定连接，套管的外周与内管的内周通过单向轴承转动连接，插杆的下端通过轴承转动连接弹簧杆的上端，内管的外周分别开设左右对称的条形透槽，条形透槽内分别活动安装条形刮板，条形透槽的侧壁与条形刮板对应的侧面滑动接触配合，条形刮板相邻侧通过数个弹簧相连接，条形刮板顶侧的内端分别铰接连接推杆的下端，推杆的上端分别与对应的弹簧杆的下端铰接连接，电机转轴外周的前侧固定连接斜板的后端，插杆的上端能够分别沿对应的斜板底侧的斜面滑动；罐体的外周依次开设进水孔、上蒸汽孔、下蒸汽孔，罐体的底部开设排渣孔。
如上所述的一种用于旋膜式蒸发器处理高盐废水的装置，所述的弹簧杆的上端与内管的内壁通过数个拉簧相连接。
如上所述的一种用于旋膜式蒸发器处理高盐废水的装置，所述的插杆为圆杆，插杆的外周配合套装密封圈，密封圈的内周与插杆的外周滑动接触配合，密封圈的底侧与第一隔板的顶侧固定连接；插杆外周的下部开设条形滑槽，条形滑槽内滑动配合设有滑块，滑块与插孔固定连接。
如上所述的一种用于旋膜式蒸发器处理高盐废水的装置，所述的插杆的上端面开设球形凹槽，球形凹槽内活动安装圆球，圆球仅能够在球形凹槽内转动。
如上所述的一种用于旋膜式蒸发器处理高盐废水的装置，所述的竖管的内周开设螺旋槽滑槽，螺旋槽滑槽的下端与竖管的底侧相连通。
如上所述的一种用于旋膜式蒸发器处理高盐废水的装置，所述的内管的下端开设螺纹透槽，螺纹透槽与内管内部连通，螺纹透槽内螺纹安装密封盖。
如上所述的一种用于旋膜式蒸发器处理高盐废水的装置，所述的第一隔板顶侧的中间与第二隔板顶侧的中间分别开设通孔，通孔的内周与同一个竖轴的外周分别通过密封轴承转动连接，竖轴的上端与电机转轴的下端固定连接，竖轴外周的下端套装倒锥环形过滤板，倒锥环形过滤板的外周与罐体的内壁固定连接，竖轴的下端固定安装搅拌杆。
如上所述的一种用于旋膜式蒸发器处理高盐废水的装置，所述的竖轴外周的中部通过密封轴承转动连接环形板的内周，环形板的顶侧对应第一透槽分别开设第二透槽，第二透槽的内周与竖管的外周固定连接，环形板的外周与罐体的内周间隙配合。
本发明的优点是：本发明结构简单，构思巧妙，能够不断交替对废水分流的竖管进行清理，且竖管内设有内管，能够防止废水流量过大时在竖管内形成水柱，从而避免蒸发效率降低，并利用清理时产生的震动对清理装置进行清理，能够满足市场需求，适合推广。使用本发明时，首先将废水通过进水孔注入罐体内的第二隔板的顶侧，当废水没过竖管的上端，废水沿竖管的内壁向下流动进入罐体的底部，此时通过上上蒸汽孔将高温蒸汽注入罐体内，蒸汽流经竖管的外周，从而使蒸汽与竖管内废水进行热交换，使废水中的水蒸发，形成低温空气并通过下蒸气孔排出，蒸发浓缩的高盐废水聚集在罐体的底部能够通过排渣孔排出，废水流经竖管时形成结晶粘附在竖管的内周，需要进行清理，此时给电机通电，电机的转轴带动斜板转动，当斜板的从插杆的上方经过时，斜板对插杆产生向下的压力，插杆沿插孔向下移动，滑杆沿螺旋导向槽滑动，滑杆带动套管转动，套管通过单向轴承带动内管转动，内管带动条形刮板转动，同时插杆通过弹簧杆带动推杆的上端向下移动，推杆的下端对条形刮板产生背向的推力，条形刮板逐渐从条形透槽内移出，弹簧被拉伸，至条形刮板的外侧与竖管的内周接触配合，弹簧杆开始被压缩，条形刮板的外侧能够将竖管内周的结垢刮掉，实现对竖管的清理，至斜板的底侧与插杆的上端分离，插杆在弹簧杆的弹性推力作用下向上移动复位，条形刮板在弹簧的弹性拉力作用下相向运动重新进入条形透槽内，避免条形刮板影响废水流经竖管。（发明人 代春龙；魏丽萍 ）
