申请日20201014
公开（公告）日20201110
IPC分类号C02F11/02; C02F11/04; C02F11/121; C02F9/14
摘要
本实用新型公开了一种环卫用可消毒污泥处理装置，包括箱体，箱体内设置有储物柜，储物柜上依次设置有缺氧罐、好氧罐、过滤罐和净化罐，缺氧罐、好氧罐、过滤罐和净化罐之间均通过管道连接，且管道上设置有水泵，缺氧罐上设置有与箱体连通的进水管，净化罐下方且位于储物柜右侧设置有清水罐，清水罐与净化罐通过管道连通，清水罐上设置有与箱体连通的出水管，箱体上方设置有太阳能电池板，箱体上位于储物柜上方设置有L型检修门，缺氧罐内的出水口上设置有过滤网。本实用新型缺氧罐、好氧罐、净化罐和清水罐均设置在箱体内，可实现一体化污水处理效果，并在设置有L型检修门，方便对内部进行清理维护。
权利要求书

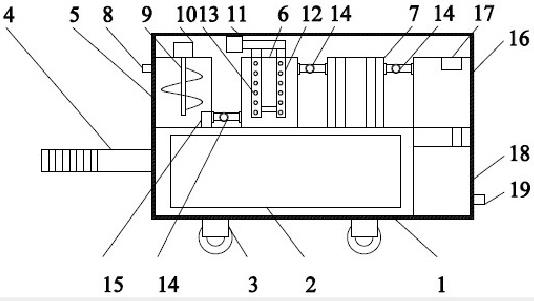

1.一种环卫用可消毒污泥处理装置，包括箱体（1），箱体（1）内设置有储物柜（2），其特征在于；
储物柜（2）上依次设置有缺氧罐（5）、好氧罐（6）、过滤罐（7）和净化罐（16），缺氧罐（5）、好氧罐（6）、过滤罐（7）和净化罐（16）之间均通过管道连接，且管道上设置有水泵（14）；
缺氧罐（5）上设置有与箱体（1）连通的进水管（8），净化罐（16）下方且位于储物柜（2）右侧设置有清水罐（18）；
清水罐（18）与净化罐（16）通过管道连通，清水罐（18）上设置有与箱体（1）连通的出水管（19）；
箱体（1）上方设置有太阳能电池板（20），储物柜（2）上方设置有L型检修门（21），缺氧罐（5）内的出水口上设置有过滤网（15）；
净化罐（16）内设置有臭氧发生器（17）。
2.根据权利要求1所述的一种环卫用可消毒污泥处理装置，其特征在于：缺氧罐（5）内设置有旋转电机（10），旋转电机（10）输出端连接有搅拌桨（9）。
3.根据权利要求2所述的一种环卫用可消毒污泥处理装置，其特征在于：好氧罐（6）内设置有曝气管（12），曝气管（12）连通有曝气吸风机（11）。
4.根据权利要求3所述的一种环卫用可消毒污泥处理装置，其特征在于：曝气管（12）的圆周部设置有多个环形分布的布气孔（13）。
5.根据权利要求1所述的一种环卫用可消毒污泥处理装置，其特征在于：过滤罐（7）内侧设置有过滤层（701）和活性炭层（702）。
6.根据权利要求1所述的一种环卫用可消毒污泥处理装置，其特征在于：储物柜（2）上通过合页连接有柜门（22）。
7.根据权利要求1所述的一种环卫用可消毒污泥处理装置，其特征在于：箱体（1）一侧设置有一对把手（4）。
说明书
一种环卫用可消毒污泥处理装置
技术领域
本实用新型涉及污泥处理消毒装置领域，具体来说，涉及一种环卫用可消毒污泥处理装置。
背景技术
由于农村生活污水缺少污水排放渠道和污水处理设备，含有氮、磷丰富物质的污水随意排放，污染日趋严重。目前污水处理工艺主要由厌氧-缺氧-好氧等处理单元组成，交替运行，从整个工艺装置来看。
目前在处理污水装置中，主要存在以下不足之处：厌氧池、缺氧池和好氧池各自独立运行，厌氧池、缺氧池和好氧池之间的连接管道繁多；目前污水处理设施较分散，附属设备种类不仅多且复杂，维护检修麻烦，而且整个装置不便于移动，不够节能环保。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
本实用新型的目的在于提供一种环卫用可消毒污泥处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环卫用可消毒污泥处理装置，包括箱体，箱体内设置有储物柜，其特征在于；
储物柜上依次设置有缺氧罐、好氧罐、过滤罐和净化罐，缺氧罐、好氧罐、过滤罐和净化罐之间均通过管道连接，且管道上设置有水泵；
缺氧罐上设置有与箱体连通的进水管，净化罐下方且位于储物柜右侧设置有清水罐；
清水罐与净化罐通过管道连通，清水罐上设置有与箱体连通的出水管；
箱体上方设置有太阳能电池板，储物柜上方设置有L型检修门，缺氧罐内的出水口上设置有过滤网；
净化罐内设置有臭氧发生器。
进一步地，缺氧罐内设置有旋转电机，旋转电机输出端连接有搅拌桨。
进一步地，好氧罐内设置有曝气管，曝气管连通有曝气吸风机。
进一步地，曝气管的圆周部设置有多个环形分布的布气孔。
进一步地，过滤罐内侧设置有过滤层和活性炭层。
进一步地，储物柜上通过合页连接有柜门。
进一步地，箱体一侧设置有一对把手。
与现有技术相比，本实用新型具有以下有益效果：
（1）设置有缺氧罐、好氧罐、净化罐和清水罐，经过缺氧搅拌、好氧曝气，并均设置在箱体内，可实现一体化污水处理效果，结构简单。
（2）缺氧罐、好氧罐、净化罐和清水罐均设置在箱体内，并在缺氧罐、好氧罐、净化罐和清水罐所在位置设置有L型检修门，方便对内部进行清理维护，且在箱体内设置有储物柜方便存放消毒用具，通过在箱体底部设置有滚轮，便于移动，方便使用。（发明人 朱继鑫）
