申请日20201019
公开（公告）日20201117
IPC分类号C02F11/122; C02F11/12; C02F11/148; B60P3/00
摘要
本实用新型公开了一种污泥脱水处理车，包括运载车和布置在所述运载车上可跟随所述运载车移动的污泥脱水装置，所述污泥脱水装置包括用以预处理所述污泥的调理槽、与所述调理槽相连用以为所述污泥初步脱水的板框压滤装置和与所述板框压滤装置相连用以为所述污泥二次脱水的空气干化装置。本实用新型公开的污泥脱水处理车通过将污泥脱水装置布置在汽车上跟随汽车移动，可解决农村乡镇等地方的污泥处置问题和应对突发污染情况，采用预先调质、初步脱水和二次脱水的处理工艺，脱水效果更好，采用板框压滤装置为初步脱水设备，成本低、工艺成熟、占地面积小，过滤推动力大，泥饼含水率较低。
权利要求书
1.一种污泥脱水处理车，其特征在于，包括运载车和布置在所述运载车上可跟随所述运载车移动的污泥脱水装置，所述污泥脱水装置包括用以预处理污泥的调理槽、与所述调理槽相连用以为所述污泥初步脱水的板框压滤装置和与所述板框压滤装置相连用以为所述污泥二次脱水的空气干化装置，所述运载车包括连通汽车排气系统和所述空气干化装置用以让所述汽车排气系统中的尾气为所述空气干化装置中所述污泥二次脱水的连通管。
2.如权利要求1所述的污泥脱水处理车，其特征在于，所述运载车包括用以为所述污泥脱水装置供电的发电机。
3.如权利要求1所述的污泥脱水处理车，其特征在于，所述污泥脱水装置还包括连接所述调理槽与所述板框压滤装置的输送管道、连接所述板框压滤装置和所述空气干化装置的第一无轴螺旋输送机、连接所述空气干化装置出料口的第二无轴螺旋输送机。
4.如权利要求1所述的污泥脱水处理车，其特征在于，所述板框压滤装置包括用以为所述污泥初步脱水的板框压滤模块和将初步脱水的所述污泥打碎的粉碎模块。
5.如权利要求1所述的污泥脱水处理车，其特征在于，所述调理槽包括槽体、用以将所述污泥注入所述槽体的污泥进料口和用以排出所述槽体内所述污泥的调理液出料口。
6.如权利要求5所述的污泥脱水处理车，其特征在于，所述调理槽还包括用以向所述槽体内添加混凝剂的加药口和用以促进所述混凝剂与所述污泥反应的搅拌机构，所述混凝剂为PAC和PAM。
7.如权利要求1所述的污泥脱水处理车，其特征在于，所述空气干化装置包括用以运输所述污泥的输送网带机构和用以吹动气体烘干所述网带机构上所述污泥的鼓风机。
8.如权利要求7所述的污泥脱水处理车，其特征在于，所述输送网带机构包括多条高低排布用以延长所述污泥的脱水时间的网带板。
说明书
一种污泥脱水处理车
技术领域
本实用新型涉及污泥处理设备技术领域，尤其涉及一种污泥脱水处理车。
背景技术
污泥不便于集中处理。处理与处置方式主要有：污泥填埋、农用、建筑材料利用、污泥焚烧等。污泥的资源化是解决城市污水厂污泥较佳的出路，能够达到污泥的减量化、稳定化、无害化资源化的有效处置，兼顾到环境生态效益、设置效益和经济效益的均衡，适应市场需求，发展前景广阔。
随着国内污水处理率不断提高，相应的污泥量也不断提高，污泥的处理率也在相应的提高。但目前，中小城市污水厂由于规模小，比较分散的特点，污泥日产量几个立方或十几个立方，平时将污泥进行含水率为99%或以上的污泥用容器进行暂存，暂存达到一定量时，再集中进行脱水处理。例如：小型的医院废水处理站、小型的养殖场、小型的屠宰场、河道底泥清淤、建筑工地等，这类污水处理站往往未配置污泥处理系统或配置的污泥处理系统因长时间闲置，造成处理效果达不到预期。
现有技术中也有小型可移动化污泥脱水处理设备，例如公开号为CN210085228U的“一种移动式污泥板框压滤脱水与清洗一体化装置”以及公开号为CN206127094U的“一种移动式污泥脱水干化系统”。但是CN210085228U案装置复杂，并且大部分装置用于从污泥中提取出来的污水的水质处理，对污泥仅通过调理池调质和板框压滤机脱水，脱水程度不高。CN206127094U案在污泥压滤系统后增加有低温干化系统烘干污泥，然后需要额外增加热源，增加成本，浪费能源。
前面的叙述在于提供一般的背景信息，并不一定构成现有技术。
实用新型内容
本实用新型的目的在于提供一种可移动的污泥脱水处理车。

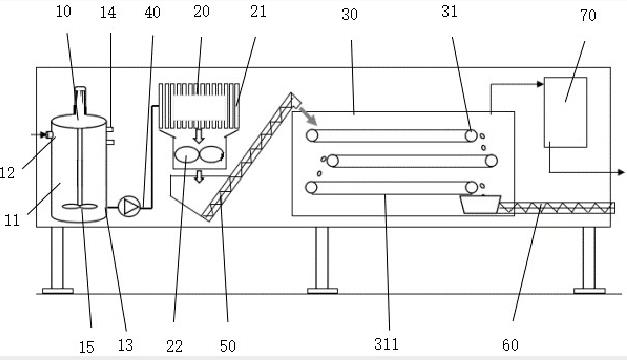

本实用新型提供一种污泥脱水处理车，包括运载车和布置在所述运载车上可跟随所述运载车移动的污泥脱水装置，所述污泥脱水装置包括用以预处理污泥的调理槽、与所述调理槽相连用以为所述污泥初步脱水的板框压滤装置和与所述板框压滤装置相连用以为所述污泥二次脱水的空气干化装置，所述运载车包括连通汽车排气系统和所述空气干化装置用以让所述汽车排气系统中的尾气为所述空气干化装置中所述污泥二次脱水的连通管。
进一步地，所述运载车包括用以为所述污泥脱水装置供电的发电机。
进一步地，所述污泥脱水装置还包括连接所述调理槽与所述板框压滤装置的输送管道、连接所述板框压滤装置和所述空气干化装置的第一无轴螺旋输送机、连接所述空气干化装置出料口的第二无轴螺旋输送机。
进一步地，所述板框压滤装置包括用以为所述污泥初步脱水的板框压滤模块和将初步脱水的所述污泥打碎的粉碎模块。
进一步地，所述调理槽包括槽体、用以将所述污泥注入所述槽体的污泥进料口和用以排出所述槽体内所述污泥的调理液出料口。
进一步地，所述调理槽还包括用以向所述槽体内添加混凝剂的加药口和用以促进所述混凝剂与所述污泥反应的搅拌机构，所述混凝剂为PAC和PAM。
进一步地，所述空气干化装置包括用以运输所述污泥的输送网带机构和用以吹动气体烘干所述网带机构上所述污泥的鼓风机。
进一步地，所述输送网带机构包括多条高低排布用以延长所述污泥的脱水时间的网带板。
本实用新型提供的污泥脱水处理车通过将污泥脱水装置布置在汽车上跟随汽车移动，可解决农村乡镇等地方的污泥处置问题和应对突发污染情况，采用预先调质、初步脱水和二次脱水的处理工艺，脱水效果更好，采用板框压滤装置为初步脱水设备，成本低、工艺成熟、占地面积小，过滤推动力大，泥饼含水率较低，通过使用高温的汽车尾气作为空气干化装置的烘干气体，无需另外为空气加热，节省能源。又通过采用第一无轴螺旋输送机、第二无轴螺旋输送机、高低布置的输送网带机构的方式，减少污泥脱水装置的体积，提高便携性。（发明人 陈敏；刘雄杰；钟政）
