申请日 2020.09.09
公开（公告）日 2020.11.13
IPC分类号 C02F9/14
摘要
本实用新型公开了一种化工生产污水处理设备，包括设备外壳、过滤箱、进水口、第一提水机构、调节箱、进料口、第一排气口、第二提水机构、曝气箱、第二排气口、充气机构和出水机构，设备外壳内腔一侧固定安装有过滤箱，过滤箱顶部固定安装有进水口，进水口下方设有粗格栅，本实用新型的有益效果为，通过设置调节箱，将经过过滤箱简单过滤去除固态杂质的废水进行二次处理，向调节池内添加铁碳填料，并通过搅拌机构搅拌均匀，利用铁碳微电解工艺对污水电解反应，使得废水处理后BOD/COD值大幅度提高，具有较好的可生化性，调节后的污水导入曝气箱，经过膜生物反应器与曝气管的组合曝气，实现了污水中的难降解物质的有效处理。
权利要求书

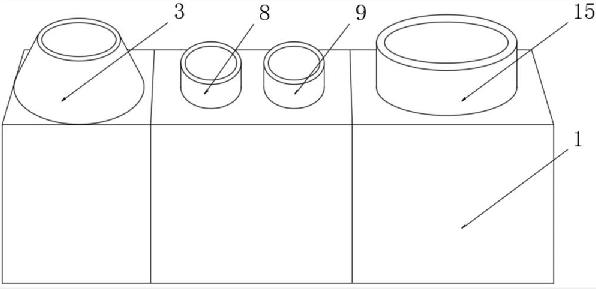

1.一种化工生产污水处理设备，包括设备外壳(1)、过滤箱(2)、进水口(3)、第一提水机构(6)、调节箱(7)、进料口(8)、第一排气口(9)、第二提水机构(13)、曝气箱(14)、第二排气口(15)、充气机构(18)和出水机构(19)，其特征在于，所述设备外壳(1)内腔一侧固定安装有过滤箱(2)，所述过滤箱(2)顶部固定安装有进水口(3)，所述进水口(3)下方设有粗格栅(4)，所述粗格栅(4)四周与过滤箱(2)内腔顶端固定连接，所述粗格栅(4)底端设有细格栅(5)，所述细格栅(5)四周均与过滤箱(2)内腔中部固定连接，所述过滤箱(2)一侧底端设有第一提水机构(6)，所述第一提水机构(6)包括第一提升水泵(61),所述第一提升水泵(61)顶端固定安装有第一引水管(62)，所述过滤箱(2)一侧设有调节箱(7)，所述第一引水管(62)另一端与调节箱(7)一侧顶端固定连接，所述调节箱(7)顶端一侧固定安装有进料口(8)，所述调节箱(7)顶端另一侧固定安装有第一排气口(9)，所述调节箱(7)底端固定安装有支架(10)，所述支架(10)底端与设备外壳(1)内腔底端固定连接，所述调节箱(7)内腔中部设有搅拌机构(11)，所述搅拌机构(11)包括搅拌电机(111)，所述搅拌电机(111)底端固定安装有搅拌辊(112)，所述搅拌辊(112)中部贯穿转动安装有若干搅拌叶片(113)，所述搅拌辊(112)底端固定安装有转动底座(114)，所述调节箱(7)内腔底端固定安装有净水室(12)，所述调节箱(7)另一侧底端设有第二提水机构(13)，所述第二提水机构(13)包括第二提升水泵(131)，所述第二提升水泵(131)顶端固定安装有第二引水管(132)，所述调节箱(7)另一侧设有曝气箱(14),所述曝气箱(14)顶端与第二引水管(132)另一端固定连接，所述曝气箱(14)顶端中部固定安装有第二排气口(15)，所述曝气箱(14)内腔底部固定安装有支撑座(16)，所述支撑座(16)顶端中部固定安装有膜生物反应器(17)，所述曝气箱(14)另一侧底端设有充气机构(18)，所述充气机构(18)包括鼓风机(182)，所述鼓风机(182)输出端与曝气管(181)进气端固定连接，所述曝气箱(14)另一侧顶端设有出水机构(19)，所述出水机构(19)包括出水泵(192)，所述出水泵(192)进水端与出水管(191)一端固定连接，所述出水管(191)另一端与膜生物反应器(17)固定连接。
2.根据权利要求1所述的一种化工生产污水处理设备，其特征在于：所述过滤箱(2)和曝气箱(14)底端均与设备外壳(1)内腔底端固定连接，所述进水口(3)、进料口(8)、第一排气口(9)和第二排气口(15)均高于设备外壳(1)顶端。
3.根据权利要求1所述的一种化工生产污水处理设备，其特征在于：所述第一提升水泵(61)进水端与过滤箱(2)内腔底端固定连接，所述第一提升水泵(61)出水端与第一引水管(62)一端固定连接，所述第二提升水泵(131)进水端与净水室(12)固定连接，所述第二提升水泵(131)出水端与第二引水管(132)一端固定连接。
4.根据权利要求1所述的一种化工生产污水处理设备，其特征在于：所述搅拌电机(111)输出端与搅拌辊(112)固定连接，所述搅拌辊(112)、搅拌叶片(113)和转动底座(114)均设有防水密封套。
5.根据权利要求1所述的一种化工生产污水处理设备，其特征在于：所述净水室(12)顶端设有沉淀隔板，所述沉淀隔板开设有若干滤孔，所述沉淀隔板底端固定安装有滤网。
6.根据权利要求1所述的一种化工生产污水处理设备，其特征在于：若干所述曝气管(181)与支撑座(16)中部固定连接，若干所述曝气管(181)顶端设有若干膜片管式微孔曝气器，所述膜片管式微孔曝气器正对膜生物反应器(17)。
说明书
一种化工生产污水处理设备
技术领域
本实用新型涉及一种污水处理污水处理设备，特别涉及一种化工生产污水处理设备。
背景技术
化工废水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水，这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产，化工废水多种多样，多数有剧毒，不易净化，在生物体内有一定的积累作用，在水体中具有明显的耗氧性质，易使水质恶化。
有机化工废水成分多样，包括合成橡胶、合成塑料、合成染料、油漆涂料、制药等过程中排放的废水，具有强烈耗氧的性质，毒性较强，由于多数是人工合成的有机化合物，物理污水处理方式效果差，同时污水污染性很强，生物难降解物质多，BOD/COD比值低，可生化性差，现有的污水处理设备处理效果差，直接处理往往难以达标，同时可能对污水处理设备造成损伤。
实用新型内容
本实用新型的目的在于提供一种化工生产污水处理设备，以解决上述背景技术中提出的现有的污水处理设备对与可生化性差的有机化工废水难以处理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工生产污水处理设备，包括设备外壳、过滤箱、进水口、第一提水机构、调节箱、进料口、第一排气口、第二提水机构、曝气箱、第二排气口、充气机构和出水机构，所述设备外壳内腔一侧固定安装有过滤箱，所述过滤箱顶部固定安装有进水口，所述进水口下方设有粗格栅，所述粗格栅四周与过滤箱内腔顶端固定连接，所述粗格栅底端设有细格栅，所述细格栅四周均与过滤箱内腔中部固定连接，所述过滤箱一侧底端设有第一提水机构，所述第一提水机构包括第一提升水泵,所述第一提升水泵顶端固定安装有第一引水管，所述过滤箱一侧设有调节箱，所述第一引水管另一端与调节箱一侧顶端固定连接，所述调节箱顶端一侧固定安装有进料口，所述调节箱顶端另一侧固定安装有第一排气口，所述调节箱底端固定安装有支架，所述支架底端与设备外壳内腔底端固定连接，所述调节箱内腔中部设有搅拌机构，所述搅拌机构包括搅拌电机，所述搅拌电机底端固定安装有搅拌辊，所述搅拌辊中部贯穿转动安装有若干搅拌叶片，所述搅拌辊底端固定安装有转动底座，所述调节箱内腔底端固定安装有净水室，所述调节箱另一侧底端设有第二提水机构，所述第二提水机构包括第二提升水泵，所述第二提升水泵顶端固定安装有第二引水管，所述调节箱另一侧设有曝气箱,所述曝气箱顶端与第二引水管另一端固定连接，所述曝气箱顶端中部固定安装有第二排气口，所述曝气箱内腔底部固定安装有支撑座，所述支撑座顶端中部固定安装有膜生物反应器，所述曝气箱另一侧底端设有充气机构，所述充气机构包括鼓风机，所述鼓风机输出端与曝气管进气端固定连接，所述曝气箱另一侧顶端设有出水机构，所述出水机构包括出水泵，所述出水泵进水端与出水管一端固定连接，所述出水管另一端与膜生物反应器固定连接。
作为本实用新型的一种优选技术方案，所述过滤箱和曝气箱底端均与设备外壳内腔底端固定连接，所述进水口、进料口、第一排气口和第二排气口均高于设备外壳顶端。
作为本实用新型的一种优选技术方案，所述第一提升水泵进水端与过滤箱内腔底端固定连接，所述第一提升水泵出水端与第一引水管一端固定连接，所述第二提升水泵进水端与净水室固定连接，所述第二提升水泵出水端与第二引水管一端固定连接。
作为本实用新型的一种优选技术方案，所述搅拌电机输出端与搅拌辊固定连接，所述搅拌辊、搅拌叶片和转动底座均设有防水密封套。
作为本实用新型的一种优选技术方案，所述净水室顶端设有沉淀隔板，所述沉淀隔板开设有若干滤孔，所述沉淀隔板底端固定安装有滤网。
作为本实用新型的一种优选技术方案，若干所述曝气管与支撑座中部固定连接，若干所述曝气管顶端设有若干膜片管式微孔曝气器，所述膜片管式微孔曝气器正对膜生物反应器。
与现有技术相比，本实用新型的有益效果为：通过设置调节箱，将经过过滤箱简单过滤去除固态杂质的废水进行二次处理，向调节池内添加铁碳填料，并通过搅拌机构搅拌均匀，利用铁碳微电解工艺对污水电解反应，使得废水处理后BOD/COD值大幅度提高，具有较好的可生化性，调节后的污水导入曝气箱，经过膜生物反应器与曝气管的组合曝气，实现了污水中的难降解物质的有效处理。（发明人 杨映珊）
