申请日 2020.09.28
公开（公告）日 2020.11.27
IPC分类号 G01N1/14
摘要
一种生态湖泊水质环境监测装置，本发明涉及水质监测站设备技术领域，底座上穿设固定有抽水管，抽水管内插设有丝杆，丝杆上套设螺纹旋接有滑块，抽水管的右侧壁上从上至下等距穿设固定有数个进水管，进水管内插设有连接杆，连接杆的右端固定设置有堵头，连接杆的左端固定设置有挡块，连接杆上套设有弹簧，滑块的右侧壁上固定设置有弧形板，弧形板活动抵设在挡块上；底座上固定设置有抽水泵，抽水泵的进口端插设固定在抽水管的侧壁上端；其在河流水域插设管道，并上下等距开设有多个进水管，并在进水管上设置可控的密闭装置，进而在需要取水时，控制指定深度的进水管打开，即可直接抽取该深度水域的水体进行监测。
权利要求书

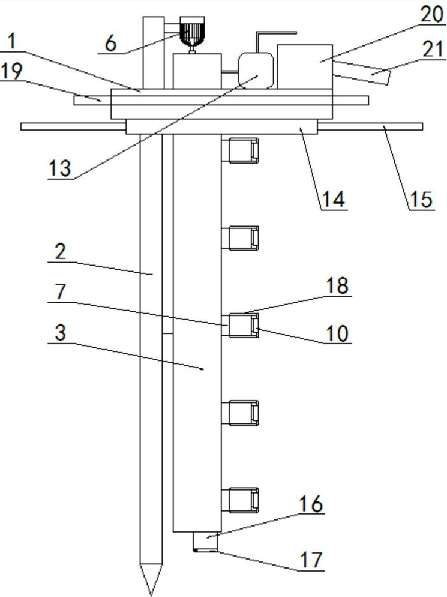

1.一种生态湖泊水质环境监测装置，其特征在于：它包含底座（1）、支撑柱（2）、抽水管（3）、进水管（7）、抽水泵（13），其中底座（1）的下表面上固定设置有支撑柱（2），支撑柱（2）的下端插设固定在河床上，底座（1）上穿设固定有抽水管（3），且抽水管（3）的上下两端封口设置，抽水管（3）固定设置在支撑柱（2）上，且抽水管（3）的下端抵设在河床上，抽水管（3）内插设有丝杆（4），丝杆（4）的上端穿设轴承旋设在抽水管（3）的上端，丝杆（4）的下端轴承旋设在抽水管（3）的下内侧壁上，丝杆（4）上套设螺纹旋接有滑块（5），抽水管（3）的左内侧壁上固定设置有限位槽（22），滑块（5）的左端滑动设置在限位槽（22）内；抽水管（3）的右侧壁上从上至下等距穿设固定有数个进水管（7），进水管（7）内插设有连接杆（8），连接杆（8）的右端固定设置有堵头（10），堵头（10）活动堵设在进水管（7）的右端口内，连接杆（8）的左端固定设置有挡块（9），连接杆（8）上套设有弹簧（11），弹簧（11）的左端固定设置在挡块（9）上，弹簧（11）的右端固定设置在进水管（7）的左端，滑块（5）的右侧壁上固定设置有弧形板（12），弧形板（12）活动抵设在挡块（9）上；底座（1）上固定设置有抽水泵（13），抽水泵（13）的进口端插设固定在抽水管（3）的侧壁上端，底座（1）上固定设置有电机（6），电机（6）的输出轴固定设置在丝杆（4）的上端。
2.根据权利要求1所述的一种生态湖泊水质环境监测装置特征在于：所述的底座（1）的下表面上通过轴承旋设有固定套（14），固定套（14）的左右两外侧壁上对称固定设置有下压翼板（15），在汛期水位上涨、水流湍急时，水流冲刷下压翼板（15），进而推动下压翼板（15）提供向下的压力，进而向下压紧底座（1），在水流方向改变时，下压翼板（15）通过固定套（14）旋转调整方向并正对水流方向。
3.根据权利要求1所述的一种生态湖泊水质环境监测装置特征在于：所述的抽水管（3）的下端穿设固定有清淤管（16），清淤管（16）的下端侧壁上通过弹簧合页铰设有挡板（17），挡板（17）覆盖抵设在清淤管（16）的下端口上，在抽水管（3）内淤积沉淀物时，向抽水管（3）内注入清水进而清水向下顶开挡板（17），将沉淀物从清淤管（16）内冲出。
4.根据权利要求1所述的一种生态湖泊水质环境监测装置特征在于：所述的堵头（10）的右端固定设置有网筒（18），网筒（18）活动套设在进水管（7）的右端，在堵头（10）打开，且进水管（7）贯通后，网筒（18）套在进水管（7）上，对进入进水管（7）的水体进行过滤，将大体积的杂质滤出。
5.根据权利要求1所述的一种生态湖泊水质环境监测装置特征在于：所述的底座（1）的侧边上绕设固定有透明板（19），透明板（19）遮挡在底座（1）的四周，在保证透光性的同时，对水体中向底座（1）侧壁上蔓延的水生动植物进行拦截。
6.根据权利要求1所述的一种生态湖泊水质环境监测装置特征在于：所述的底座（1）上固定设置有蓄水池（20），抽水泵（13）的出口端设置在蓄水池（20）的上方，蓄水池（20）的右侧壁上穿设固定有泄水槽（21），泄水槽（21）的右端向下倾斜设置，在将抽水管（3）中的残存废水抽除时，废水进入蓄水池（20），并通过泄水槽（21）缓慢排出。
7.根据权利要求1所述的一种生态湖泊水质环境监测装置特征在于：它的工作原理是：首先确定抽取水样的水深，进而确定打开位于该深度的进水管（7），在打开进水管（7）时，启动电机（6）带动丝杆（4）旋转，进而丝杆（4）带动滑块（5）滑动，进而滑块（5）带动弧形板（12）滑动，弧形板（12）移动至指定深度处的进水管（7）的左侧，进而弧形板（12）向右顶住挡块（9），进而向右推动连接杆（8），连接杆（8）向右移动，将堵头（10）推出进水管（7），进而指定深度的进水管（7）与抽水管（3）贯通，打开抽水泵（13），通过贯通的抽水管（3）、进水管（7）对指定深度的水域进行抽水取样，在取样过程中，需要先将抽水管（3）中残留的积水抽出排尽，再进行取样；当取样完成后，驱动电机（6）反向工作，进而丝杆（4）带动滑块（5）上移，弧形板（12）脱离挡块（9），弹簧（11）向左推动挡块（9），进而通过连接杆（8）带动堵头（10）进入进水管（7），将进水管（7）封闭。
说明书
一种生态湖泊水质环境监测装置
技术领域
本发明涉及水质监测站设备技术领域，具体涉及一种生态湖泊水质环境监测装置。
背景技术
生态护坡为保持生物多样性、环境健康发展，需要顶起对水质进行检测，进而根据水体中的生物活性对整体水域进行监测，进而方便调整水域管理措施；现有技术中会建设水文观测站对固定流域进行水体监测，其常用的手段为抽取水样进行实验室检测，但是这类设备在抽取水样时，仅能够抽取浅层水样，对于水域深层水样无法便捷抽取，进而使得水体监测存在局限性，需要改进。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种设计合理、使用方便的生态湖泊水质环境监测装置，其在河流水域插设管道，并上下等距开设有多个进水管，并在进水管上设置可控的密闭装置，进而在需要取水时，控制指定深度的进水管打开，即可直接抽取该深度水域的水体进行监测。
为实现上述目的，本发明采用的技术方案是：它包含底座、支撑柱、抽水管、进水管、抽水泵，其中底座的下表面上固定设置有支撑柱，支撑柱的下端插设固定在河床上，底座上穿设固定有抽水管，且抽水管的上下两端封口设置，抽水管固定设置在支撑柱上，且抽水管的下端抵设在河床上，抽水管内插设有丝杆，丝杆的上端穿设轴承旋设在抽水管的上端，丝杆的下端轴承旋设在抽水管的下内侧壁上，丝杆上套设螺纹旋接有滑块，抽水管的左内侧壁上固定设置有限位槽，滑块的左端滑动设置在限位槽内；抽水管的右侧壁上从上至下等距穿设固定有数个进水管，进水管内插设有连接杆，连接杆的右端固定设置有堵头，堵头活动堵设在进水管的右端口内，连接杆的左端固定设置有挡块，连接杆上套设有弹簧，弹簧的左端固定设置在挡块上，弹簧的右端固定设置在进水管的左端，滑块的右侧壁上固定设置有弧形板，弧形板活动抵设在挡块上；底座上固定设置有抽水泵，抽水泵的进口端插设固定在抽水管的侧壁上端，底座上固定设置有电机，电机的输出轴固定设置在丝杆的上端。
进一步的，所述的底座的下表面上通过轴承旋设有固定套，固定套的左右两外侧壁上对称固定设置有下压翼板，在汛期水位上涨、水流湍急时，水流冲刷下压翼板，进而推动下压翼板提供向下的压力，进而向下压紧底座，在水流方向改变时，下压翼板通过固定套旋转调整方向并正对水流方向。
进一步的，所述的抽水管的下端穿设固定有清淤管，清淤管的下端侧壁上通过弹簧合页铰设有挡板，挡板覆盖抵设在清淤管的下端口上，在抽水管内淤积沉淀物时，向抽水管内注入清水进而清水向下顶开挡板，将沉淀物从清淤管内冲出。
进一步的，所述的堵头的右端固定设置有网筒，网筒活动套设在进水管的右端，在堵头打开，且进水管贯通后，网筒套在进水管上，对进入进水管的水体进行过滤，将大体积的杂质滤出。
进一步的，所述的底座的侧边上绕设固定有透明板，透明板遮挡在底座的四周，在保证透光性的同时，对水体中向底座侧壁上蔓延的水生动植物进行拦截。
进一步的，所述的底座上固定设置有蓄水池，抽水泵的出口端设置在蓄水池的上方，蓄水池的右侧壁上穿设固定有泄水槽，泄水槽的右端向下倾斜设置，在将抽水管中的残存废水抽除时，废水进入蓄水池，并通过泄水槽缓慢排出。
本发明的工作原理是：首先确定抽取水样的水深，进而确定打开位于该深度的进水管，在打开进水管时，启动电机带动丝杆旋转，进而丝杆带动滑块滑动，进而滑块带动弧形板滑动，弧形板移动至指定深度处的进水管的左侧，进而弧形板向右顶住挡块，进而向右推动连接杆，连接杆向右移动，将堵头推出进水管，进而指定深度的进水管与抽水管贯通，打开抽水泵，通过贯通的抽水管、进水管对指定深度的水域进行抽水取样，在取样过程中，需要先将抽水管中残留的积水抽出排尽，再进行取样；当取样完成后，驱动电机反向工作，进而丝杆带动滑块上移，弧形板脱离挡块，弹簧向左推动挡块，进而通过连接杆带动堵头进入进水管，将进水管封闭。
采用上述结构后，本发明有益效果为：抽水管上等距设置有进水管，进水管通过堵头进行封堵，堵头通过连接杆及弹簧进行控制，进而实现抵住进水管进行封堵，抽水管内上下滑动设置有滑块，进而滑块带动弧形板移动，实现控制连接杆移动，进而调节滑块的位置，即可实现指定位置上进水管内的堵头推出，实现指定位置的进水管的贯通，进而对指定位置的水体进行抽取，本发明具有结构简单，设置合理，制作成本低等优点。（发明人 胡渭烽）
