申请日 20201029
公开（公告）日 20201127
IPC分类号 B65D25/10
摘要
本发明属于污水处理装置技术领域，其公开了一种地埋式油田生活污水处理装置运输防侧滑定位机构，包括安装底板，所述安装底板通过螺钉安装在运输车体上，所述安装底板的顶部开设有定位槽，所述定位槽的内部插接有放置底座，所述定位槽和放置底座的相对位置开设有第一销孔，且第一销孔中插接有第一销钉，所述放置底座的前后顶部开设有限位插槽，所述放置底座的内侧放置有污水处理装置本体，在安装底板的顶部开设有呈线性分布的定位槽，便于将放置底座插接在定位槽中，即可对放置底座的位置进行限位，在定位槽和放置底座的相对位置开设有第一销孔，便于将第一销钉插接在第一销孔中，即可将放置底座更好的限位在定位槽中。
权利要求书

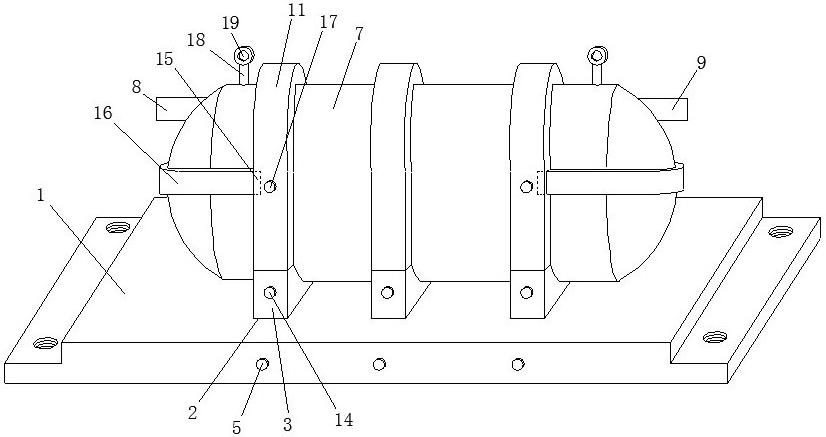

1.一种地埋式油田生活污水处理装置运输防侧滑定位机构，包括安装底板（1），其特征在于：所述安装底板（1）通过螺钉安装在运输车体上，所述安装底板（1）的顶部开设有定位槽（2），所述定位槽（2）的内部插接有放置底座（3），所述定位槽（2）和放置底座（3）的相对位置开设有第一销孔（4），且第一销孔（4）中插接有第一销钉（5），所述放置底座（3）的前后顶部开设有限位插槽（6），所述放置底座（3）的内侧放置有污水处理装置本体（7），所述污水处理装置本体（7）的左侧上方固定安装有贯穿连接的污水处理装置进水管（8），且污水处理装置本体（7）的右侧上方固定安装有贯穿连接的污水处理装置出水管（9），所述污水处理装置本体（7）的底部螺纹连接有定位柱（10），且定位柱（10）插接在放置底座（3）的内侧底部中，所述污水处理装置本体（7）上卡接有第一限位架（11），且第一限位架（11）下方两端压合在放置底座（3）上方，所述第一限位架（11）下方相对限位插槽（6）的位置固定安装有限位插板（12），且限位插板（12）插接在限位插槽（6）中，所述放置底座（3）和限位插板（12）相对位置开设有第二销孔（13），且第二销孔（13）内部插接有第二销钉（14），所述第一限位架（11）与污水处理装置本体（7）左右两端相同的一侧面开设有定位插槽（15），所述污水处理装置本体（7）的左右两端卡接有第二限位架（16），且第二限位架（16）插接在定位插槽（15）中，所述第一限位架（11）与第二限位架（16）中插接有第三销钉（17），所述污水处理装置本体（7）的顶部左右两侧螺纹连接有拉杆（18），且拉杆（18）的顶端固定安装有拉环（19）。
2.如权利要求1所述的一种地埋式油田生活污水处理装置运输防侧滑定位机构，其特征在于：所述定位槽（2）呈线性开设在安装底板（1）的顶部，所述定位槽（2）的数量不少于三个。
3.如权利要求1所述的一种地埋式油田生活污水处理装置运输防侧滑定位机构，其特征在于：所述污水处理装置本体（7）的底部成线性开设有第一内螺纹孔，所述定位柱（10）螺纹连接在第一内螺纹孔中。
4.如权利要求1所述的一种地埋式油田生活污水处理装置运输防侧滑定位机构，其特征在于：所述限位插板（12）与限位插槽（6）相适配，所述第二限位架（16）和第一限位架（11）的相对位置开设有第三销孔，且第三销孔与定位插槽（15）为连通结构，所述第三销钉（17）插接在第三销孔中。
5.如权利要求1所述的一种地埋式油田生活污水处理装置运输防侧滑定位机构，其特征在于：所述污水处理装置本体（7）的顶部两侧相对拉杆（18）的位置开设有第二内螺纹孔，所述拉杆（18）螺纹连接在第二内螺纹孔。
6.如权利要求1所述的一种地埋式油田生活污水处理装置运输防侧滑定位机构，其特征在于：所述放置底座（3）的内侧底部开设有与定位柱（10）相适配的定位孔，所述定位柱（10）插接在定位孔中。
7.如权利要求1所述的一种地埋式油田生活污水处理装置运输防侧滑定位机构，其特征在于：所述第二限位架（16）与污水处理装置本体（7）的左右两端相适配，所述第二限位架（16）卡接在污水处理装置本体（7）左右两端中部位置。
8.如权利要求1所述的一种地埋式油田生活污水处理装置运输防侧滑定位机构，其特征在于：所述第一限位架（11）与污水处理装置本体（7）外壁相适配，所述放置底座（3）上方内侧与污水处理装置本体（7）底部相适配。
9.如权利要求1所述的一种地埋式油田生活污水处理装置运输防侧滑定位机构，其特征在于：所述拉杆（18）位于污水处理装置本体（7）顶部两侧中部位置，所述安装底板（1）的左右两端为L形结构，且开设有第三内螺纹孔，通过螺钉安装在运输车体上。
说明书
一种地埋式油田生活污水处理装置运输防侧滑定位机构
技术领域
本发明属于污水处理装置技术领域，具体为一种地埋式油田生活污水处理装置运输防侧滑定位机构。
背景技术
油田污水处理就是采用各种方法将污水中的有害物质除去或降低至达标水平，使污水得以利用。因此，污水的利用目的不同，其处理要求也就不同，将污水作为注水水源和作为配制聚合物的水源的处理要求也是不一样的。随着科技的发展和人们生活水平的提高，工业废水和生活污水的排放量日渐增高，污水中的污染物对人们的健康造成极大的危害，尤其是人们在日常生活中产生的生活污水，对环境的污染十分严重，现在人们经常通过地埋式污水处理装置对污水进行处理。
目前的污水处理装置在使用时，需要将污水处理装置运输到指定位置，通常使用运输车将污水处理装置运输到指定位置，但是污水处理装置放置在运输车体上的定位结构较为简单，导致污水处理装置在长时间的运输中位置极易产生偏移，使得污水处理装置产生掉落而受到损坏，因此需要对污水处理装置的放置在运输车体上的结构加以改进，便于更好的对污水处理装置进行更好的定位，同时本发明提出一种地埋式油田生活污水处理装置运输防侧滑定位机构，便于更好的解决上述提出的问题。
发明内容
本发明的目的在于：为了上述提出的解决的问题，提供一种地埋式油田生活污水处理装置运输防侧滑定位机构。
本发明采用的技术方案如下：
一种地埋式油田生活污水处理装置运输防侧滑定位机构，包括安装底板，所述安装底板通过螺钉安装在运输车体上，所述安装底板的顶部开设有定位槽，所述定位槽的内部插接有放置底座，所述定位槽和放置底座的相对位置开设有第一销孔，且第一销孔中插接有第一销钉，所述放置底座的前后顶部开设有限位插槽，所述放置底座的内侧放置有污水处理装置本体，所述污水处理装置本体的左侧上方固定安装有贯穿连接的污水处理装置进水管，且污水处理装置本体的右侧上方固定安装有贯穿连接的污水处理装置出水管，所述污水处理装置本体的底部螺纹连接有定位柱，且定位柱插接在放置底座的内侧底部中，所述污水处理装置本体上卡接有第一限位架，且第一限位架下方两端压合在放置底座上方，所述第一限位架下方相对限位插槽的位置固定安装有限位插板，且限位插板插接在限位插槽中，所述放置底座和限位插板相对位置开设有第二销孔，且第二销孔内部插接有第二销钉，所述第一限位架与污水处理装置本体左右两端相同的一侧面开设有定位插槽，所述污水处理装置本体的左右两端卡接有第二限位架，且第二限位架插接在定位插槽中，所述第一限位架与第二限位架中插接有第三销钉，所述污水处理装置本体的顶部左右两侧螺纹连接有拉杆，且拉杆的顶端固定安装有拉环。
在一优选的发明方式中，所述定位槽呈线性开设在安装底板的顶部，所述定位槽的数量不少于三个。
在一优选的发明方式中，所述污水处理装置本体的底部成线性开设有第一内螺纹孔，所述定位柱螺纹连接在第一内螺纹孔中。
在一优选的发明方式中，所述限位插板与限位插槽相适配，所述第二限位架和第一限位架的相对位置开设有第三销孔，且第三销孔与定位插槽为连通结构，所述第三销钉插接在第三销孔中。
在一优选的发明方式中，所述污水处理装置本体的顶部两侧相对拉杆的位置开设有第二内螺纹孔，所述拉杆螺纹连接在第二内螺纹孔。
在一优选的发明方式中，所述放置底座的内侧底部开设有与定位柱相适配的定位孔，所述定位柱插接在定位孔中。
在一优选的发明方式中，所述第二限位架与污水处理装置本体的左右两端相适配，所述第二限位架卡接在污水处理装置本体左右两端中部位置。
在一优选的发明方式中，所述第一限位架与污水处理装置本体外壁相适配，所述放置底座上方内侧与污水处理装置本体底部相适配。
在一优选的发明方式中，所述拉杆位于污水处理装置本体顶部两侧中部位置，所述安装底板的左右两端为L形结构，且开设有第三内螺纹孔，通过螺钉安装在运输车体上。
综上所述，由于采用了上述技术方案，本发明的有益效果是：更好的对放置底座进行定位，使得污水处理装置本体更好的放置在放置底座的内侧，同时可将污水处理装置本体限位在放置底座的内侧，通过第一限位架即可对污水处理装置本体进行更好的定位，并且通过第二限位架即可对污水处理装置本体的左右两端进行限位固定，增加污水处理装置本体放置的稳定性，使得污水处理装置本体在运输时不易产生掉落，不易受到损坏，而且污水处理装置本体吊装便捷，拆装方便。
1、本发明中，在安装底板的顶部开设有呈线性分布的定位槽，便于将放置底座插接在定位槽中，即可对放置底座的位置进行限位，在定位槽和放置底座的相对位置开设有第一销孔，便于将第一销钉插接在第一销孔中，即可将放置底座更好的限位在定位槽中。
2、本发明中，在放置底座的前后上方开设有限位插槽，便于将限位插板插接在限位插槽中，即可对限位插板进行限位，在限位插板上固定安装有第一限位架，便于将第一限位架卡接在污水处理装置本体上，即可将污水处理装置本体限位在放置底座的内侧，在放置底座和限位插板相对位置开设有第二销孔，便于将第二销钉插接在第二销孔中，即可对限位插板和第一限位架的位置进行限位固定，增加第一限位架对污水处理装置本体限位的稳定性，在污水处理装置本体的底部螺纹连接定位柱，便于将定位柱插接在放置底座内侧底部开设有的定位孔中，即可对污水处理装置本体进行更好的限位。
3、本发明中，在第一限位架一侧开设有定位插槽，便于将第二限位架插接在定位插槽中，通过第三销钉将定位插槽限位在定位插槽中，此时第二限位架可对污水处理装置本体的左右两端进行限位固定，使得污水处理装置本体的位置不易产生偏移，增加污水处理装置本体在运输时的稳定性，在污水处理装置本体的顶部左右两侧螺纹连接有拉杆，便于通过拉杆和拉环的配合，即可将污水处理装置本体进行吊装，搬运较为方便。（发明人 丁玉华）
