申请日 20201019
公开（公告）日 20201117
IPC分类号 C02F9/04
摘要
本实用新型公开了一种浓缩机式水处理设备,包括浓缩机本体，浓缩机本体的内顶壁上转动连接有搅拌轴，搅拌轴的下端固定有耙架，搅拌轴的顶端固定连接有驱动电机的输出轴，浓缩机本体的外壁一侧固定有过滤箱，过滤箱的内顶壁上连接有污水管，过滤箱的两侧内壁上转动连接有传动杆，传动杆的外部等距离装配有多个粉碎刀，传动杆与搅拌轴的一端相连接，过滤箱的外壁一侧安装有固定板，固定板的底部转动连接有安装轴，安装轴与传动杆的一端相连接，安装轴的下端延伸至过滤箱的内部。本实用新型通过在污水进入到浓缩机本体之前对污水进行过滤，提高了污水处理效果和效率，同时减少对浓缩机本体的损坏，使用方便，设计合理，适合推广。
权利要求书

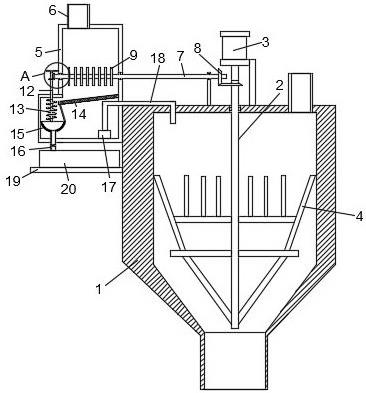

1.一种浓缩机式水处理设备，包括浓缩机本体(1)，其特征在于，所述浓缩机本体(1)的内顶壁上转动连接有搅拌轴(2)，搅拌轴(2)的下端固定有耙架(4)，所述搅拌轴(2)的顶端固定连接有驱动电机(3)的输出轴，所述浓缩机本体(1)的外壁一侧固定有过滤箱(5)，过滤箱(5)的内顶壁上连接有污水管(6)，所述过滤箱(5)的两侧内壁上转动连接有传动杆(7)，传动杆(7)的外部等距离装配有多个粉碎刀(9)，所述传动杆(7)与搅拌轴(2)的一端相连接，所述过滤箱(5)的外壁一侧安装有固定板(10)，固定板(10)的底部转动连接有安装轴(12)，所述安装轴(12)与传动杆(7)的一端相连接，所述安装轴(12)的下端延伸至过滤箱(5)的内部，安装轴(12)的下端装配有粉碎叶片(13)，所述粉碎叶片(13)的侧面设置有过滤板(14)，所述过滤板(14)的右端与过滤箱(5)的内壁一侧相固定，所述粉碎叶片(13)的正下方设置有接料碗(15)，接料碗(15)的底部连接有排料管(16)，所述过滤箱(5)的内底壁一侧放置有水泵(17)，水泵(17)的出水端固定连接有导水管(18)，导水管(18)的一端延伸至浓缩机本体(1)的内部。
2.根据权利要求1所述的浓缩机式水处理设备，其特征在于，所述传动杆(7)的右端和搅拌轴(2)的上端均固定有第一锥形齿轮(8)，两个第一锥形齿轮(8)相互啮合设置。
3.根据权利要求1所述的浓缩机式水处理设备，其特征在于，所述安装轴(12)的上端和传动杆(7)的左端均固定有第二锥形齿轮（11），两个第二锥形齿轮（11）相互啮合设置。
4.根据权利要求1所述的浓缩机式水处理设备，其特征在于，所述排料管(16)的下端延伸至过滤箱(5)的外部，过滤箱(5)的外壁一侧装配有底座(19)，底座(19)的顶部活动放置有储料箱（20），且排料管(16)的一端延伸至储料箱（20）的内部，排料管(16)上装配有阀门。
5.根据权利要求1所述的浓缩机式水处理设备，其特征在于，所述过滤板(14)的左端与接料碗(15)的顶壁之间固定有挡板，挡板的外壁两侧与过滤箱(5)的内壁接触设置。
6.根据权利要求1所述的浓缩机式水处理设备，其特征在于，所述接料碗(15)与过滤板(14)的大小相适配。
说明书
一种浓缩机式水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种浓缩机式水处理设备。
背景技术
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水有许多类别，相应地减少污水对环境的影响也有许多技术和工艺。污水是由于水里掺入了新的物质或者因为外界条件的变化，导致水变质不能继续保持原来的使用功能。
目前在对污水进行处理时，污水直接通入到浓缩机的内部，污水中存在着大粒径的固定物与浓缩机的内壁发生碰撞，容易将浓缩机的内壁砸伤，同时污水进入到浓缩机之前未经过滤，降低了污水的处理效率，不便于对污水中的杂质进行收集，为此，本实用新型提出了一种浓缩机式水处理设备。
实用新型内容
本实用新型的目的是为了解决现有技术中污水进入到浓缩机之前未经过滤，降低了污水的处理效率，不便于对污水中的杂质进行收集的问题，而提出的一种浓缩机式水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种浓缩机式水处理设备，包括浓缩机本体，所述浓缩机本体的内顶壁上转动连接有搅拌轴，搅拌轴的下端固定有耙架，所述搅拌轴的顶端固定连接有驱动电机的输出轴，所述浓缩机本体的外壁一侧固定有过滤箱，过滤箱的内顶壁上连接有污水管，所述过滤箱的两侧内壁上转动连接有传动杆，传动杆的外部等距离装配有多个粉碎刀，所述传动杆与搅拌轴的一端相连接，所述过滤箱的外壁一侧安装有固定板，固定板的底部转动连接有安装轴，所述安装轴与传动杆的一端相连接，所述安装轴的下端延伸至过滤箱的内部，安装轴的下端装配有粉碎叶片，所述粉碎叶片的侧面设置有过滤板，所述过滤板的右端与过滤箱的内壁一侧相固定，所述粉碎叶片的正下方设置有接料碗，接料碗的底部连接有排料管，所述过滤箱的内底壁一侧放置有水泵，水泵的出水端固定连接有导水管，导水管的一端延伸至浓缩机本体的内部。
优选的，所述传动杆的右端和搅拌轴的上端均固定有第一锥形齿轮，两个第一锥形齿轮相互啮合设置。
优选的，所述安装轴的上端和传动杆的左端均固定有第二锥形齿轮，两个第二锥形齿轮相互啮合设置。
优选的，所述排料管的下端延伸至过滤箱的外部，过滤箱的外壁一侧装配有底座，底座的顶部活动放置有储料箱，且排料管的一端延伸至储料箱的内部，排料管上装配有阀门。
优选的，所述过滤板的左端与接料碗的顶壁之间固定有挡板，挡板的外壁两侧与过滤箱的内壁接触设置。
优选的，所述接料碗与过滤板的大小相适配。
与现有技术相比，本实用新型提供了一种浓缩机式水处理设备，具备以下有益效果：
1、通过设置有污水管、过滤箱、驱动电机、搅拌轴、第一锥形齿轮、传动杆和粉碎刀，实现了对污水中的颗粒物进行粉碎，避免污水中粒径较大的颗粒物直接进入到浓缩机本体的内部，砸伤浓缩机本体的内壁。
2、通过设置有过滤板，实现了对污水中的颗粒物进行过滤，并配合有接料碗、传动杆、第二锥形齿轮、安装轴和粉碎叶片，实现了对过滤出的杂质进行再次粉碎，进一步减小杂质的粒径，便于对杂质进行收集，水泵和导水管，通过在污水进入到浓缩机本体之前对污水进行过滤，提高了污水处理效果和效率，同时减少对浓缩机本体的损坏，使用方便，设计合理，适合推广。 （发明人 许小凡；许航；王日芬；李洋）
