申请日 20200929
公开（公告）日 20201127
IPC分类号 B01D29/03
摘要
本实用新型公开了一种污水处理用固液分离装置，包括竖直设置的外筒体，外筒体的内部套设有同轴设置的内筒体；内筒体和外筒体的顶部设有法兰，法兰与污水进管下端的法兰进行连接，污水进管与内筒体上端相连通；内筒体和外筒体的底部设有法兰，法兰与清水出管上端的法兰进行连接，清水出管与内筒体下端相连通；内筒体的内部穿设有挤压轴，挤压轴的轴头分别穿设在上安装板和下安装板的圆心处；上安装板和下安装板的圆形边缘固定在内筒体的内壁面上；本实用新型可以安装在污水管道上，实现安装位置的灵活多变，不需要占用地面或平台空间，利于车间厂房内设备的整体布置；不需要额外管路进行污水的导入或导出，可以降低设备的成本。
权利要求书

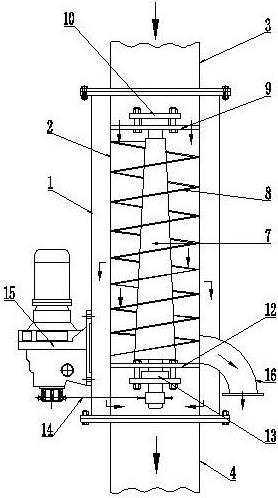

1.一种污水处理用固液分离装置，其特征在于：包括竖直设置的外筒体（1），外筒体（1）的内部套设有同轴设置的内筒体（2）；内筒体（2）和外筒体（1）的顶部设有法兰，法兰与污水进管（3）下端的法兰进行连接，污水进管（3）与内筒体（2）上端相连通；所述内筒体（2）和外筒体（1）的底部设有法兰，法兰与清水出管（4）上端的法兰进行连接，清水出管（4）与内筒体（2）下端相连通；所述内筒体（2）的内部穿设有挤压轴（7），挤压轴（7）的高度小于内筒体（2）的高度；所述挤压轴（7）的轴头分别穿设在上安装板（9）和下安装板（12）的圆心处；上安装板（9）和下安装板（12）的圆形边缘固定在内筒体（2）的内壁面上。
2.如权利要求1所述的一种污水处理用固液分离装置，其特征在于：所述挤压轴（7）主体的直径沿竖直向下的方向逐渐变大；所述内筒体（2）上绕设有挤压螺旋叶片（8），挤压螺旋叶片（8）沿竖直向下的方向螺距逐渐变小。
3.如权利要求1所述的一种污水处理用固液分离装置，其特征在于：所述上安装板（9）与下安装板（12）之间的筒壁上开设有若干条形孔（5）；所述条形孔（5）倾斜设置。
4.如权利要求1所述的一种污水处理用固液分离装置，其特征在于：所述下安装板（12）下方的筒壁上开设有若干圆孔（6）。
5.如权利要求1所述的一种污水处理用固液分离装置，其特征在于：所述挤压轴（7）上部的轴头与上轴承座（10）滚动连接，上轴承座（10）固定在上安装板（9）的上方。
6.如权利要求1所述的一种污水处理用固液分离装置，其特征在于：所述上安装板（9）上开设有3个呈圆周均布的污水进料孔（11）。
7.如权利要求1所述的一种污水处理用固液分离装置，其特征在于：所述挤压轴（7）下部的轴头与下轴承座（13）滚动连接，下轴承座（13）固定在下安装板（12）的下方。
8.如权利要求1所述的一种污水处理用固液分离装置，其特征在于：所述挤压轴（7）下部的轴头上装配有链轮，挤压轴（7）通过传动链条（14）与驱动电机（15）实现链传动；所述驱动电机（15）固定在外筒体（1）的外壁上。
9.如权利要求1所述的一种污水处理用固液分离装置，其特征在于：所述内筒体（2）的筒壁上安装有滤渣出管（16），滤渣出管（16）呈90°弯管结构。
说明书
一种污水处理用固液分离装置
技术领域
本实用新型涉及一种污水处理用固液分离装置，属于固液分离设备技术领域。
背景技术
污水分离装置是一种对污水中的物质进行分离处理的装置。随着化工业的发展以及化工产品需求量的增加，化工厂生产的化工产品越来越多，随之带来的问题就是化工污水也越来越多。
授权公告号CN208893757U公开了一种污水处理固液分离装置，包括箱体、筒形滤网、用于驱动筒形滤网转动的电机及高压反向冲洗喷头。
授权公告号CN207760213U公开了一种污水固液分离装置，其包括机架，所述机架上设有进料机构和螺旋轴。
授权公告号CN201921201589.6公开了一种污水处理用固液分离装置，包括分离装置，所述分离装置的底部固定安装有连接块，所述连接块的底端固定安装有过滤装置，所述过滤装置的底部固定安装有支撑板，所述支撑板的底部固定安装有底座；所述分离装置由管体、电机、螺旋绞龙、进料斗、固体出料管和液体出料管组成。
上述固液分离装置虽然能够很好的完成固液分离，但是其在具体使用过程中还存在不足：固液分离装置的安装位置受限，安装位置均需要安装在地面或平台上，需占用一定地面或平台空间，不利于车间厂房内设备的整体布置；需要额外用到管路将污水导入固液分离装置内，分离后再通过管路导出，不利于整体管路的布置，增加整体设备的成本。
综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。
实用新型内容
本实用新型针对背景技术中的不足，提供一种污水处理用固液分离装置，可以直接安装在污水管道上，实现安装位置的灵活多变，不需要占用地面或平台空间，利于车间厂房内设备的整体布置；不需要额外管路进行污水的导入或导出，可以降低设备的成本。
为解决以上技术问题，本实用新型采用以下技术方案：
一种污水处理用固液分离装置，包括竖直设置的外筒体，外筒体的内部套设有同轴设置的内筒体；内筒体和外筒体的顶部设有法兰，法兰与污水进管下端的法兰进行连接，污水进管与内筒体上端相连通；所述内筒体和外筒体的底部设有法兰，法兰与清水出管上端的法兰进行连接，清水出管与内筒体下端相连通；所述内筒体的内部穿设有挤压轴，挤压轴的高度小于内筒体的高度；所述挤压轴的轴头分别穿设在上安装板和下安装板的圆心处；上安装板和下安装板的圆形边缘固定在内筒体的内壁面上。
进一步地，所述挤压轴主体的直径沿竖直向下的方向逐渐变大；所述内筒体上绕设有挤压螺旋叶片，挤压螺旋叶片沿竖直向下的方向螺距逐渐变小。
进一步地，所述上安装板与下安装板之间的筒壁上开设有若干条形孔；所述条形孔倾斜设置。
进一步地，所述下安装板下方的筒壁上开设有若干圆孔。
进一步地，所述挤压轴上部的轴头与上轴承座滚动连接，上轴承座固定在上安装板的上方。
进一步地，所述上安装板上开设有3个呈圆周均布的污水进料孔。
进一步地，所述挤压轴下部的轴头与下轴承座滚动连接，下轴承座固定在下安装板的下方。
进一步地，所述挤压轴下部的轴头上装配有链轮，挤压轴通过传动链条与驱动电机实现链传动；所述驱动电机固定在外筒体的外壁上。
进一步地，所述内筒体的筒壁上安装有滤渣出管，滤渣出管呈90°弯管结构。
本实用新型采用以上技术方案后，与现有技术相比，具有以下优点：
本实用新型的上下端分别通过连接法兰与污水管道相连接，直接安装在污水管道上，可以根据需要安装在污水管道的合适位置，实现安装位置的灵活多变，不需要占用地面或平台空间，利于车间厂房内设备的整体布置；本实用新型在对污水进行固液分离的过程中，不需要通过额外管路进行污水的导入或导出，可以降低设备的成本。（发明人 杨喜生；柴家启；高金飞；王光禹）
