申请日 20200925
公开（公告）日 20201124
IPC分类号 C02F9/04; C02F1/28; C02F101/16; C02F1/72; C02F1/70
摘要
本发明公开了一种大米糖浆生产污水除臭工艺设备，包括第一处理装置其上设置有进料装置，第一处理装置内侧壁倾斜设置有多个安装板，上下安装板表面之间形成声波反射槽，第一处理装置内设置有固定板、若干超声振荡器，第二处理装置内左右侧壁之间设置有挡板，挡板下表面设置有第一滤网，第二处理装置的上方侧壁设置有出料管。本发明通过超声振荡器对第一处理装置内的污水与活性炭进行震荡，提高污水与活性炭的接触次数与面积，最大化的提高活性炭的除氮效果，且通过设置声波反射槽，有效提高声波在安装板之间的反射时间，从而对超声波进行多级有效反射，实现将超声波传导至污水与活性炭溶液中，进一步提高活性炭的除氮效果。
权利要求书
1.一种大米糖浆生产污水除臭工艺设备，其特征在于，包括，

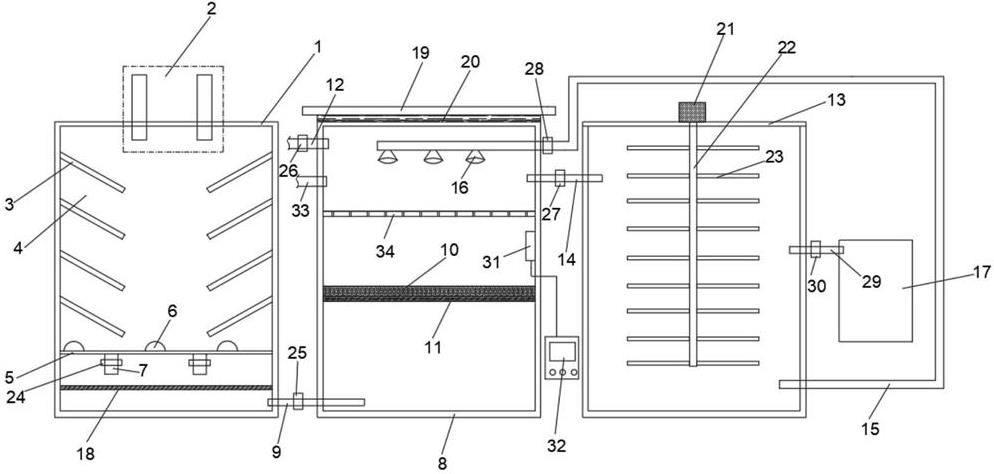

第一处理装置(1)，所述第一处理装置(1)上设置有便于污水与活性炭通入的进料装置(2)，所述第一处理装置(1)内侧壁倾斜设置有多个安装板(3)，多个所述安装板(3)在所述第一处理装置(1)内侧壁上形成声波反射阵列，上下所述安装板(3)表面之间形成声波反射槽(4)，所述第一处理装置(1)内下端左右侧壁之间设置有固定板(5)，所述固定板(5)上设有若干超声振荡器(6)，所述固定板(5)上下侧壁贯穿设有排料管(7)，
第二处理装置(8)，所述第一处理装置(1)设置在所述第二处理装置(8)一侧，所述第一处理装置(1)底部与所述第二处理装置(8)底部通过导流管(9)连通，所述第二处理装置(8)内左右侧壁之间设置有挡板(10)，所述挡板(10)为多孔结构，所述挡板(10)下表面设置有第一滤网(11)，所述第二处理装置(8)的上方侧壁设置有出料管(12)，
氧化还原罐(13)，所述氧化还原罐(13)内设置有对污水进行脱硫反应的过渡金属离子水溶液，所述氧化还原罐(13)设置在第二处理装置(8)的另一侧，所述第二处理装置(8)的上端与所述氧化还原罐(13)的上端通过第一排液管(14)连通，所述氧化还原罐(13)的下端与所述第二处理装置(8)的上端通过第二排液管(15)连通，位于所述第二处理装置(8)内的第二排液管(15)下端连通有喷头(16)。
2.根据权利要求1所述的一种大米糖浆生产污水除臭工艺设备，其特征在于，
所述氧化还原罐(13)一侧设置有氧化瓶(17)，所述氧化瓶(17)通过排气管(29)连通至氧化还原罐(13)的内部，所述氧化瓶(17)内的氧气将氧化还原罐(13)内的低价过渡金属离子氧化为高价过渡金属离子，再次通过所述第二排液管(15)输送至第二处理装置(8)内使用。
3.根据权利要求1所述的一种大米糖浆生产污水除臭工艺设备，其特征在于，
位于所述固定板(5)下方第一处理装置(1)内侧壁之间设置有第二滤网(18)。
4.根据权利要求1所述的一种大米糖浆生产污水除臭工艺设备，其特征在于，
所述安装板(3)表面设置有第一活性炭网层，位于所述挡板(10)上方的第二处理装置(8)的左右内侧壁之间设置有第二活性炭网层(34)。
5.根据权利要求1所述的一种大米糖浆生产污水除臭工艺设备，其特征在于，
为提高所述第二处理装置(8)的密封性，所述第二处理装置(8)上端铰接设置有箱盖(19)，所述箱盖(19)与所述第二处理装置(8)的交接处设置有氟橡胶层(20)，所述氟橡胶层(20)包括上氟橡胶层(201)、下氟橡胶层(202)，所述上氟橡胶层(201)设置在箱盖(19)上，所述下氟橡胶层(202)设置在第二处理装置(8)上，所述上氟橡胶层(201)设置有氟橡胶凸起(203)，所述下氟橡胶层(202)设置有与所述氟橡胶凸起(203)相配合的氟橡胶凹槽(204)。
6.根据权利要求2所述的一种大米糖浆生产污水除臭工艺设备，其特征在于，
所述氧化还原罐(13)上端铰接设置有顶盖，为加快污水的脱硫效率，所述顶盖上设置有电机(21)，所述电机(21)的输出轴贯穿该所述顶盖固定连接有搅拌轴(22)，所述搅拌轴(22)延伸至所述氧化还原罐(13)的底部，所述搅拌轴(22)上设置有搅拌叶片(23)。
7.根据权利要求1所述的一种大米糖浆生产污水除臭工艺设备，其特征在于，
所述排料管(7)、出料管(12)、导流管(9)、第一排液管(14)、第二排液管(15)、排气管(29)上均设置有电磁阀，所述电磁阀包括第一电磁阀(24)、第二电磁阀(25)、第三电磁阀(26)、第四电磁阀(27)、第五电磁阀(28)、第六电磁阀(30)，所述第一处理装置(1)外设置有控制器，所述控制器与所述第一电磁阀(24)、第二电磁阀(25)、第三电磁阀(26)、第四电磁阀(27)、第五电磁阀(28)、第六电磁阀(30)电连接。
8.根据权利要求1所述的一种大米糖浆生产污水除臭工艺设备，其特征在于，
所述第二处理装置(8)上端外侧壁设置有取样管(33)，所述取样管(33)可实时监测第二处理装置(8)内污水的脱硫情况。
9.根据权利要求1所述的一种大米糖浆生产污水除臭工艺设备，其特征在于，
所述第二处理装置(8)内侧壁设置有加热管(31)，所述加热管(31)通过导线与所述第二处理装置(8)外界的温度控制器(32)电连接用以调节第二处理装置(8)的内部温度。
10.根据权利要求1所述的一种大米糖浆生产污水除臭工艺设备，其特征在于，
所述第二处理装置(8)的正面铰接设置有箱门(35)，所述箱门(35)上设置有把手(36)，为防止操作人员手部打滑，所述把手(36)上设置有防滑纹。
说明书
一种大米糖浆生产污水除臭工艺设备
技术领域
本发明涉及污水处理技术领域，具体为一种大米糖浆生产污水除臭工艺设备。
背景技术
大米糖浆在生产过程中，由于涉及高温高压，其中含有的蛋白质及糖类非常容易焦化及分解，产生大量含臭味的污水，其主要成分为H2S、NH3等恶臭气体，随着人们生活水平的提高和公众环境意识的增强，污水处理的除臭问题正引起越来越多的关注，为防止和避免污水处理臭味对周围居民生活的影响，一些发达国家先后制定了一些具体规定，例如德国规定城市污水厂界限外300m范围内不得建造生活设施，达不到此要求，污水处理厂内就要采取必要的防止臭味扩散的措施。目前我国兴建的大多在大、中城市，有的很难避开居民区或村落，因此其气味问题也应得到解决；
目前，在污水处理最常用的除臭方法是从限制臭气的扩散的角度来完成的，首先需要把产生臭气的污水封闭起来，然后再通过吸附装置对污水中的臭味物质进行处理，最后将经过处理的水体排放到其他的储水罐中，在此除臭过程中污水中的臭气与吸附装置常常不能充分接触，导致污水除臭效率低，且污水除臭过程繁琐，大大提高了操作人员的工作强度，提高了企业的生产成本。
发明内容
为解决上述技术问题，本发明提供以下的技术方案：
本发明提供了一种大米糖浆生产污水除臭工艺设备，包括，
第一处理装置，所述第一处理装置上设置有便于污水与活性炭通入的进料装置，所述第一处理装置内侧壁倾斜设置有多个安装板，多个所述安装板在所述第一处理装置内侧壁上形成声波反射阵列，上下所述安装板表面之间形成声波反射槽，所述第一处理装置内下端左右侧壁之间设置有固定板，所述固定板上设有若干超声振荡器，所述固定板上下侧壁贯穿设有排料管，
第二处理装置，所述第一处理装置设置在所述第二处理装置一侧，所述第一处理装置底部与所述第二处理装置底部通过导流管连通，所述第二处理装置内左右侧壁之间设置有挡板，所述挡板为多孔结构，所述挡板下表面设置有第一滤网，所述第二处理装置的上方侧壁设置有出料管，
氧化还原罐，所述氧化还原罐内设置有对污水进行脱硫反应的过渡金属离子水溶液，所述氧化还原罐设置在第二处理装置的另一侧，所述第二处理装置的上端与所述氧化还原罐的上端通过第一排液管连通，所述氧化还原罐的下端与所述第二处理装置的上端通过第二排液管连通，位于所述第二处理装置内的第二排液管下端连通有喷头。
优选的，所述氧化还原罐一侧设置有氧化瓶，所述氧化瓶通过排气管连通至氧化还原罐的内部，所述氧化瓶内的氧气将氧化还原罐内的低价过渡金属离子氧化为高价过渡金属离子，再次通过所述第二排液管输送至第二处理装置内使用。
优选的，位于所述固定板下方第一处理装置内侧壁之间设置有第二滤网。
优选的，所述安装板表面设置有第一活性炭网层，位于所述挡板上方的第二处理装置的左右内侧壁之间设置有第二活性炭网层。
优选的，为提高所述第二处理装置的密封性，所述第二处理装置上端铰接设置有箱盖，所述箱盖与所述第二处理装置的交接处设置有氟橡胶层，所述氟橡胶层包括上氟橡胶层、下氟橡胶层，所述上氟橡胶层设置在箱盖上，所述下氟橡胶层设置在第二处理装置上，所述上氟橡胶层设置有氟橡胶凸起，所述下氟橡胶层设置有与所述氟橡胶凸起相配合的氟橡胶凹槽。
优选的，所述氧化还原罐上端铰接设置有顶盖，为加快污水的脱硫效率，所述顶盖上设置有电机，所述电机的输出轴贯穿该所述顶盖固定连接有搅拌轴，所述搅拌轴延伸至所述氧化还原罐的底部，所述搅拌轴上设置有搅拌叶片。
优选的，所述排料管、出料管、导流管、第一排液管、第二排液管、排气管上均设置有电磁阀，所述电磁阀包括第一电磁阀、第二电磁阀、第三电磁阀、第四电磁阀、第五电磁阀、第六电磁阀，所述第一处理装置外设置有控制器，所述控制器与所述第一电磁阀、第二电磁阀、第三电磁阀、第四电磁阀、第五电磁阀、第六电磁阀电连接。
优选的，所述第二处理装置上端外侧壁设置有取样管，所述取样管可实时监测第二处理装置内污水的脱硫情况。
优选的，所述第二处理装置内侧壁设置有加热管，所述加热管通过导线与所述第二处理装置外界的温度控制器电连接用以调节第二处理装置的内部温度。
优选的，所述第二处理装置的正面铰接设置有箱门，所述箱门上设置有把手，为防止操作人员手部打滑，所述把手上设置有防滑纹。
本发明有益效果
(1)本发明通过超声振荡器对第一处理装置内的污水与活性炭进行震荡，提高污水与活性炭的接触次数与面积，最大化的提高活性炭的除氮效果，且通过设置声波反射槽，有效提高声波在安装板之间的反射时间，从而对超声波进行多级有效反射，实现将超声波传导至污水与活性炭溶液中，进一步提高活性炭的除氮效果。
(2)待脱硫的污水上升过程中经过挡板，挡板下表面的第一滤网对污水进行除杂过滤，氧化还原罐内的过渡金属离子水溶液经第二排液管通过喷头对污水进行脱硫，挡板多孔结构减慢污水的上升速度，使污水均匀缓慢的通过挡板增加脱硫效率。（发明人 刘小兵；赵自启）
