申请日 20200924
公开（公告）日 20201120
IPC分类号 C02F3/30; C02F3/30; C02F101/16; C02F101/16
摘要
本发明涉及一种基于MABR的多级厌氧缺氧好氧处理装置及方法，涉及水处理技术领域，本发明的处理装置包括总进水管、多级AAMO生物反应池和出水管，其中多级AAMO生物反应池包括有依次连通的一~三级厌氧区、一~三级级AMb缺氧区和一~三级好氧区，污水从总进水管进入进水渠，通过调节器调配水量依次进入厌氧区、缺氧区和好氧区，通过调节MABR处理区的功能，更高效完善多级厌缺好工艺，有效地将MABR技术与多级厌氧缺氧好氧（MAAO）活性污泥法工艺相结合。本发明降解负荷效率高、灵活性强、操作简单、运行成本低、便于维修，能够实现污水处理的低能耗低泥量的高效强化脱氮除磷。
权利要求书

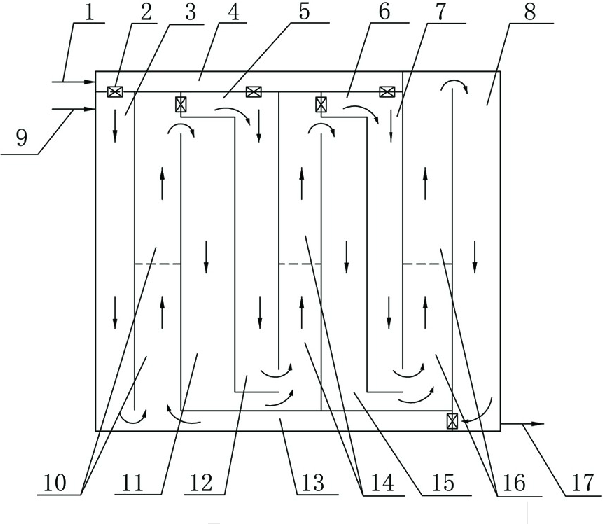

1.一种基于MABR的多级厌氧缺氧好氧处理装置，包括总进水管（1）、多级AAMO生物反应池和出水管（17），其特征在于：所述多级AAMO生物反应池包括有依次连通的一级厌氧区（3）、一级AMb缺氧区（10）、一级好氧区（11）、二级厌氧区（12）、二级AMb缺氧区（14）、二级好氧区（15）、三级厌氧区（7）、三级AMb缺氧区（16）和三级好氧区（8），污水从总进水管（1）进入进水渠（4），通过调节器（2）调配水量依次进入厌氧区、缺氧区和好氧区，经过净化处理后从出水管（17）排出系统外沉淀处理。
2.根据权利要求1所述的基于MABR的多级厌氧缺氧好氧处理装置，其特征在于：所述一级AMb缺氧区（10）是一个池体，前端设置缺氧区，后端设置MABR处理区，MABR处理区内植入MABR膜组件，一级AMb缺氧区（10）出水通过调节器（2）一部分回流至二级厌氧区（12）进水端，一部分进入二级好氧区（15），依次设计二级AMb缺氧区（14）和三级AMb缺氧区（16）。
3.根据权利要求1所述的基于MABR的多级厌氧缺氧好氧处理装置，其特征在于：所述一级好氧区（11）出水流至二级AMb缺氧区（14）进水端，依次设计二级好氧区（15）出水，三级好氧区（8）出水一部分回流至一级AMb缺氧区（10），大部分水体经过出水管（17）排出系统外。
4.一种采用权利要求1所述的基于MABR的多级厌氧缺氧好氧处理装置的方法，其特征在于：工艺方法如下：
（1）每一级污水处理流程为：进水→厌氧区→缺氧区+MABR处理区→好氧区，三级好氧区（8）出水从出水管进入到系统外沉淀池；
（2）回流污泥进入到一级厌氧区（3）进水端，在一级厌氧区（3）内充分混合反应；
（3）MABR处理区沿水流方向分为两个及以上区域，通过MABR膜组件调节每个区的DO含量，MABR处理区可设置成为厌氧、缺氧或好氧状态的任何一种或几种兼而有之；
（4）调节MABR处理区的功能，完善和提高多级厌缺好工艺处理功能。
说明书
一种基于MABR的多级厌氧缺氧好氧处理装置及方法
技术领域
本发明属于污水处理技术领域，涉及一种基于MABR的多级厌氧缺氧好氧处理装置及方法。MABR英文名称Membrane Aerated Biofilm Reactor，又称强化耦合生物膜反应器（EHBR）。。
背景技术
目前城市污水处理中的活性污泥法工艺，利用短程硝化反硝化或多级厌氧缺氧好氧工艺进行改进，如专利CN102583746B“多级厌氧缺氧好氧生物反应池”和专利CN102491604B“多级厌氧缺氧好氧活性污泥法工艺”都对原有的AAO工艺进行改进，将污水中的有机物以“一碳两用”的方式实现高效脱碳除磷，但存在相对级数相对较多、占地面积相对较大；专利CN109650541B“一种基于多级A/O及MABR的污水处理方法” 中设置MABR区，将MABR膜缠绕于所述通水管道表面，通水管道给予MABR膜一定的固定和支撑作用，但某种意义上讲减少了MABR膜与水体的污染物接触，MABR膜的使用效果受到限制。
基于此，如何将多级AAO工艺与MABR工艺进行有效结合，形成多级AAO与MABR处理装置及方法是本领域亟待解决的问题。
发明内容
本发明是为了克服现有技术中的不足，提供一种基于MABR的多级厌氧缺氧好氧处理装置及方法，有效地将MABR技术与多级厌氧缺氧好氧（MAAO）活性污泥法工艺相结合，实现在同一反应装置内实现厌氧缺氧好氧同时存在的装置，并根据实际水量水质情况进行调控，实现污水处理的低能耗低泥量的高效强化脱氮除磷。
具体技术方案如下：
一种基于MABR的多级厌氧缺氧好氧处理装置，包括总进水管、多级AAMO生物反应池和出水管，其中多级AAMO生物反应池包括有依次连通的一级厌氧区、一级AMb缺氧区、一级好氧区、二级厌氧区、二级AMb缺氧区、二级好氧区、三级厌氧区、三级AMb缺氧区和三级好氧区，污水从总进水管进入进水渠，通过调节器调配水量依次进入厌氧区、缺氧区和好氧区，经过净化处理后从出水管排出系统外沉淀处理。
所述一级AMb缺氧区是一个池体，前端设置缺氧区，后端设置MABR处理区，MABR处理区内植入MABR膜组件，依次设计二级AMb缺氧区和三级AMb缺氧区。
所述一级AMb缺氧区出水通过调节器一部分回流至二级厌氧区进水端，一部分进入二级好氧区，依次设计二级AMb缺氧区和三级AMb缺氧区出水。
所述一级好氧区出水流至二级AMb缺氧区进水端，依次设计二级好氧区出水，三级好氧区出水一部分回流至一级AMb缺氧区，大部分水体经过出水管排出系统外。
所述MABR膜组件数量为一组及一组以上，MABR膜组件之间通过气体管路管件相连接。
一种基于MABR的多级厌氧缺氧好氧处理装置的方法，具体工艺方法如下：
（1）每一级污水处理流程为：进水→厌氧区→缺氧区+MABR处理区→好氧区，三级好氧区出水从出水管进入到系统外沉淀池；
（2）回流污泥进入到一级厌氧区进水端，在一级厌氧区内充分混合反应；
（3）MABR处理区沿水流方向分为两个及以上区域，通过MABR膜组件调节每个区的DO含量，MABR处理区可设置成为厌氧、缺氧或好氧状态的任何一种或几种兼而有之；
（4）调节MABR处理区的功能，完善和提高多级厌缺好工艺处理功能。
本发明的基于MABR的多级厌氧缺氧好氧处理装置及方法，在多级AAO工艺中在原有缺氧区内部植入MABR处理区，设置在传统缺氧区中后部，利用MABR处理区的可调性及MABR膜丝表面微生物膜的好氧/缺氧/厌氧结构，将MABR技术与多级厌氧缺氧好氧（MAAO）活性污泥法工艺相结合，实现在同一反应装置内实现厌氧缺氧好氧同时存在的装置及处理方法。本发明降解负荷效率高、灵活性强、操作简单、运行成本低、便于维修，能够实现污水处理的低能耗低泥量的高效强化脱氮除磷。（发明人 刘胜军；王国锋；田忠艳；刘雅楠；曹翠翠；赵亚男；赵鹤；闫晓军）
