申请日20201105
公开（公告）日20201204
IPC分类号C02F9/12; C02F101/20
摘要
本发明公开了一种用于重金属废水处理的纳米晶磁混凝设备，包括混合箱、沉淀池和磁种分离机，所述混合箱的下端与沉淀池连接，所述混合箱的下端安装有阀门，所述沉淀池出料端连接有输泥管，所述输泥管的中部连接有输泥泵，所述磁种分离机位于输泥管的端部下侧，所述磁种分离机的输出端连接有出料管，所述出料管的端部转动连接有导向板，所述混合箱的上侧设置有供料箱。本发明通过磁种以及絮凝剂与废水的混合进行重金属的去除，并通过磁种分离机实现磁种的往复利用，并通过齿轮一的转动实现转杆的往复转动以及移动板的左右移动实现磁种和絮凝剂均匀分布在混合箱内以及磁种和絮凝剂与废水的均匀混合，保证重金属去除的彻底。
权利要求书

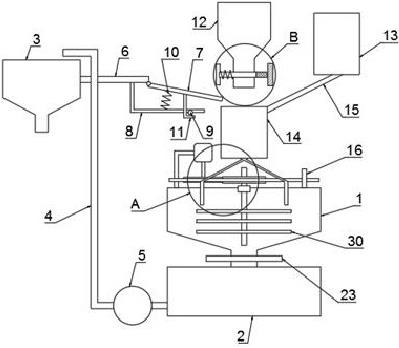

1.一种用于重金属废水处理的纳米晶磁混凝设备，包括混合箱（1）、沉淀池（2）和磁种分离机（3），其特征在于，所述混合箱（1）的下端与沉淀池（2）连接，所述混合箱（1）的下端安装有阀门（23），所述沉淀池（2）出料端连接有输泥管（4），所述输泥管（4）的中部连接有输泥泵（5），所述磁种分离机（3）位于输泥管（4）的端部下侧，所述磁种分离机（3）的输出端连接有出料管（6），所述出料管（6）的端部转动连接有导向板（7），所述混合箱（1）的上侧设置有供料箱（14），所述导向板（7）的端部位于供料箱（14）的上侧，所述供料箱（14）的上侧设置有储料箱一（12）和储料箱二（13），所述导向板（7）与储料箱一（12）之间设有触发机构，所述储料箱一（12）和储料箱二（13）内分别填充有磁种和絮凝剂，所述储料箱二（13）与供料箱（14）之间连接有导管（15），所述供料箱（14）的下端通过Y型导管连接有两个供料管（24），所述供料箱（14）的上侧壁通过固定板固定安装有电机（17），所述电机（17）的驱动端竖直向下固定连接有齿轮一（18），所述齿轮一（18）为不完全齿轮，所述混合箱（1）的上侧壁固定嵌设有轴承（19），所述轴承（19）的内圈固定连接有转杆（20），所述转杆（20）位于混合箱（1）内的一端外壁上固定连接有多个搅拌叶（30），所述转杆（20）的上端外壁上固定套设有齿轮二（21），所述齿轮一（18）和齿轮二（21）相啮合，所述混合箱（1）的上侧壁固定连接有限位板（16），所述限位板（16）上插设有移动板（22），所述移动板（22）靠近齿轮一（18）和齿轮二（21）的一侧设有与齿轮一（18）和齿轮二（21）相啮合的锯齿一，两个所述供料管（24）对称固定在移动板（22）远离齿轮一（18）和齿轮二（21）的一侧外壁上。
2.根据权利要求1所述的一种用于重金属废水处理的纳米晶磁混凝设备，其特征在于，所述触发机构包括固定连接在出料管（6）下侧壁的连板（8），所述导向板（7）的下侧壁与连板（8）的上侧壁之间固定连接有复位弹簧（10），所述连板（8）的下侧壁固定安装有开关（9），所述导向板（7）的下侧壁固定连接有端部位于开关（9）下侧的按压板（11），所述储料箱一（12）的端部插设有挡板（25），所述挡板（25）的端部固定连接有磁铁板（26），所述储料箱一（12）的外壁上固定连接有位于磁铁板（26）外侧的电磁铁（27），所述挡板（25）远离磁铁板（26）的一端固定连接有竖板（28），所述竖板（28）与储料箱一（12）的外壁之间固定连接有伸缩弹簧（29）。
3.根据权利要求1所述的一种用于重金属废水处理的纳米晶磁混凝设备，其特征在于，所述Y型导管为软管。
4.根据权利要求1所述的一种用于重金属废水处理的纳米晶磁混凝设备，其特征在于，所述混合箱（1）的上侧壁开设有两个滑槽，位于左侧的所述供料管（24）位于左侧的滑槽内，位于右侧的所述供料管（24）位于右侧的滑槽内。
5.根据权利要求2所述的一种用于重金属废水处理的纳米晶磁混凝设备，其特征在于，所述储料箱一（12）的下端开设有出料口，所述挡板（25）的中部开设有与出料口大小相匹配的通口，所述通口位于供料箱（14）的正上方。
6.根据权利要求1所述的一种用于重金属废水处理的纳米晶磁混凝设备，其特征在于，所述齿轮一（18）的外壁上对称设置有两个锯齿段，每个所述锯齿段均包括多个锯齿二，所述锯齿一与锯齿二规格一致。
7.根据权利要求1所述的一种用于重金属废水处理的纳米晶磁混凝设备，其特征在于，所述导向板（7）的中部开设有弧形槽，所述弧形槽由外向内高度逐渐降低，所述导向板（7）与出料管（6）的连接处位于出料管（6）的下侧。
8.根据权利要求1所述的一种用于重金属废水处理的纳米晶磁混凝设备，其特征在于，所述混合箱（1）的内底壁对称设置有斜面，所述斜面由外向内高度逐渐降低。
说明书
一种用于重金属废水处理的纳米晶磁混凝设备
技术领域
本发明涉及废水处理技术领域，尤其涉及一种用于重金属废水处理的纳米晶磁混凝设备。
背景技术
重金属废水是指矿冶、机械制造、化工、电子、仪表等工业生产过程中排出的含重金属的废水。重金属废水是对一环境污染最严重和对人类危害最大的工业废水之一。废水中的重金属一般不能分解破坏，只能转移其存在位置和转变其物化形态。处理方法是首先改革生产工艺，不用或少用毒性大的重金属，在生产地点就地处理常采用化学沉淀法、离子交换法等进行处理，处理后的水中重金属低于排放标准可以排放或回用。
磁混凝高效沉淀技术创造性的以微细、超重的磁粉作为絮凝晶核，成就了具有很快的沉淀速度、很好的沉淀效果，更好的除磷效果、低廉的处理成本的新一代高效沉淀澄清技术，但传统的重金属废水处理过程中存在以下问题：絮体中的磁种不能及时进行分离导出进行往复利用；磁种和絮凝剂不能充分与废水接触进行废水中重金属的处理。
发明内容
本发明的目的是为了解决背景技术中的问题，而提出的一种用于重金属废水处理的纳米晶磁混凝设备。
为了实现上述目的，本发明采用了如下技术方案：
一种用于重金属废水处理的纳米晶磁混凝设备，包括混合箱、沉淀池和磁种分离机，所述混合箱的下端与沉淀池连接，所述混合箱的下端安装有阀门，所述沉淀池出料端连接有输泥管，所述输泥管的中部连接有输泥泵，所述磁种分离机位于输泥管的端部下侧，所述磁种分离机的输出端连接有出料管，所述出料管的端部转动连接有导向板，所述混合箱的上侧设置有供料箱，所述导向板的端部位于供料箱的上侧，所述供料箱的上侧设置有储料箱一和储料箱二，所述导向板与储料箱一之间设有触发机构，所述储料箱一和储料箱二内分别填充有磁种和絮凝剂，所述储料箱二与供料箱之间连接有导管，所述供料箱的下端通过Y型导管连接有两个供料管，所述供料箱的上侧壁通过固定板固定安装有电机，所述电机的驱动端竖直向下固定连接有齿轮一，所述齿轮一为不完全齿轮，所述混合箱的上侧壁固定嵌设有轴承，所述轴承的内圈固定连接有转杆，所述转杆位于混合箱内的一端外壁上固定连接有多个搅拌叶，所述转杆的上端外壁上固定套设有齿轮二，所述齿轮一和齿轮二相啮合，所述混合箱的上侧壁固定连接有限位板，所述限位板上插设有移动板，所述移动板靠近齿轮一和齿轮二的一侧设有与齿轮一和齿轮二相啮合的锯齿一，两个所述供料管对称固定在移动板远离齿轮一和齿轮二的一侧外壁上。
优选地，所述触发机构包括固定连接在出料管下侧壁的连板，所述导向板的下侧壁与连板的上侧壁之间固定连接有复位弹簧，所述连板的下侧壁固定安装有开关，所述导向板的下侧壁固定连接有端部位于开关下侧的按压板，所述储料箱一的端部插设有挡板，所述挡板的端部固定连接有磁铁板，所述储料箱一的外壁上固定连接有位于磁铁板外侧的电磁铁，所述挡板远离磁铁板的一端固定连接有竖板，所述竖板与储料箱一的外壁之间固定连接有伸缩弹簧。
优选地，所述Y型导管为软管。
优选地，所述混合箱的上侧壁开设有两个滑槽，位于左侧的所述供料管位于左侧的滑槽内，位于右侧的所述供料管位于右侧的滑槽内。
优选地，所述储料箱一的下端开设有出料口，所述挡板的中部开设有与出料口大小相匹配的通口，所述通口位于供料箱的正上方。
优选地，所述齿轮一的外壁上对称设置有两个锯齿段，每个所述锯齿段均包括多个锯齿二，所述锯齿一与锯齿二规格一致。
优选地，所述导向板的中部开设有弧形槽，所述弧形槽由外向内高度逐渐降低，所述导向板与出料管的连接处位于出料管的下侧。
优选地，所述混合箱的内底壁对称设置有斜面，所述斜面由外向内高度逐渐降低。
与现有的技术相比，本一种用于重金属废水处理的纳米晶磁混凝设备的优点在于：
1、设置触发机构，当导向板上正常有磁种排出时，在压力作用下挤压到导向板往下转动，此时按压板不进行开关的按压，此时电磁铁断电不产生磁性，此时通口与出料口错开设置，储料箱一不进行磁种的提供，避免磁种量过多造成浪费，当导向板上无磁种排出时，在复位弹簧的反向弹力下将导向板弹起，按压板进行开关的按压，使电磁铁通电产生与磁铁板相同的磁性，通过磁性斥力推动挡板进行移动，使出料口与通口的位置相对应，即可进行磁种的提供，对混合箱内的磁种量进行控制，减少磁种的浪费；
2、设置齿轮一、齿板二和移动板，齿轮一与齿轮二相啮合时带动齿板二进行转动，通过齿板二与锯齿一的啮合带动移动板往一侧移动，齿轮一转动不与齿轮二啮合与移动板啮合时，由于齿轮一和齿轮二的转动反向相反，带动移动板往另一侧移动，并通过移动板与齿轮二的啮合带动齿轮二反转，实现齿轮二和转杆的循环往复转动，保证了废水与磁种以及絮凝剂充分混合；
3、设置供料管，通过齿轮一的转动实现移动板的左右往复移动，供料箱内的磁种和絮凝剂通过供料管导出至混合箱内，通过移动板的左右移动，实现磁种和絮凝剂的左右导出与废水混合，多位置放置保证了磁种和絮凝剂与废水的充分混合；
4、设置磁种分离机，混合箱内废水、磁种以及絮凝剂完全混合后，打开阀门将混合后的废水导入至沉淀池中进行絮凝物的沉淀，通过输泥泵将絮凝物导出至磁种分离机中，将磁种通过出料管导出，并通过导向板将磁种导流至供料箱内，实现磁种的往复利用；
综上所述，本发明通过磁种以及絮凝剂与废水的混合进行重金属的去除，并通过磁种分离机实现磁种的往复利用，并通过齿轮一的转动实现转杆的往复转动以及移动板的左右移动实现磁种和絮凝剂均匀分布在混合箱内以及磁种和絮凝剂与废水的均匀混合，保证重金属去除的彻底。（发明人陈怡肖）
