申请日 2020.10.14
公开（公告）日 2020.11.27
IPC分类号 F16L55/24; F16L3/08; F16L21/00; B01D35/02; B01D29/50; B01D29/01; B01D29/96
摘要
本发明公开了排水管道领域的一种市政用便于清理垃圾的排水管道，包括排水管道主体，所述排水管道主体的外表面开设有固定槽，所述固定槽内设有固定筒、固定框、连接框，所述固定框的底端固定连接有垃圾收集板，所述固定框上设有前滤网、后滤网及扭簧，所述左滤网另一侧上设有多块强磁铁一，所述右滤网另一侧上设有多块强磁铁二；本发明一方面通过左滤网、右滤网及后滤网相结合，能够提高各个垃圾过滤机构的过滤效率，另一方面通过对后滤网进行改进，控制后滤网在不同垃圾量时调整自身与左滤网、右滤网的间距，适应污水中不同时段不同流动量的垃圾过滤效果。
权利要求书

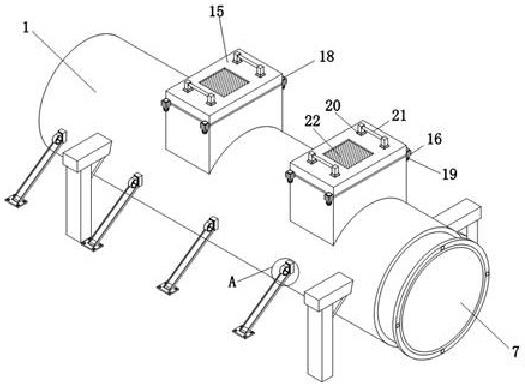

1.一种市政用便于清理垃圾的排水管道，包括排水管道主体（1），其特征在于：所述排水管道主体（1）上设有垃圾过滤机构，所述垃圾过滤机构的内部固定连接有固定筒（2），所述固定筒（2）的内部插接有固定框（3），所述固定框（3）的顶端固定连接有连接框（4），所述固定框（3）的底端固定连接有与所述排水管道主体（1）底部相适配的弧形的所述垃圾收集板（5），所述垃圾收集板（5）下表面的两侧均固定连接有卡块（11），
所述排水管道主体（1）的内部固定连接有内管（7），所述内管（7）的内底壁固定连接有固定座（8），所述固定座（8）的内部开设有用于卡接所述卡块（11）的卡槽（9），所述卡槽（9）两端设有用于限位所述垃圾收集板（5）的挡板（10），
所述固定框（3）设有前滤网（6）和后滤网（31），同一个所述固定框（3）上的后滤网（31）的网孔大于前滤网（6）的网孔，所述前滤网（6）包括相接触的左滤网（32）和右滤网（33），所述左滤网（32）的一侧和所述右滤网（33）的一侧分别通过扭簧（34）与所述固定框（3）两侧的边框相连接，所述左滤网（32）另一侧上设有多块强磁铁一（35），所述右滤网（33）另一侧上设有多块强磁铁二（36），压缩转动所述扭簧（34），转动所述左滤网（32）和所述右滤网（33）使所述强磁铁一（35）和所述强磁铁二（36）相吸合，所述左滤网（32）和所述右滤网（33）形成一体并对所述内管（7）内的垃圾进行过滤；
所述排水管道主体（1）内依次设有多个垃圾过滤机构，沿水流方向，后面的垃圾过滤机构内的前滤网（6）的网孔小于前面的垃圾过滤机构内的后滤网（6）的网孔；
垃圾过滤机构内所述强磁铁一（35）和所述强磁铁二（36）相分离，所述扭簧（34）恢复弹性形变并带动左滤网（32）和右滤网（33）向后滤网（31）方向转动，所述左滤网（32）和所述右滤网（33）转动后与所述后滤网（31）相接触并被所述后滤网（31）两侧的限位块（37）卡住，所述左滤网（32）和所述右滤网（33）过滤后的部分垃圾通过所述后滤网（31）进入到下一个垃圾过滤机构内。
2.根据权利要求1所述的一种市政用便于清理垃圾的排水管道，其特征在于：所述前滤网（6）下方设有与所述垃圾收集板（5）相适配的弧形固定滤网一（38），所述固定滤网一（38）与所述前滤网（6）的网孔大小相等。
3.根据权利要求1或2所述的一种市政用便于清理垃圾的排水管道，其特征在于：所述后滤网（31）下方设有与所述垃圾收集板（5）相适配的弧形固定滤网二，所述固定滤二而与所述后滤网（31）的网孔大小相等。
4.根据权利要求1所述的一种市政用便于清理垃圾的排水管道，其特征在于：所述内管（7）一端的外表面固定连接有连接环（12），所述连接环（12）的一侧开设有插孔（13），所述插孔（13）的数量为四个，且四个所述插孔（13）以矩形阵列的形式开设在连接环（12）的一侧。
5.根据权利要求1所述的一种市政用便于清理垃圾的排水管道，其特征在于：所述连接框（4）内壁的两侧均固定连接有抬起环（14），所述抬起环（14）的数量为两个，两个所述抬起环（14）以连接框（4）的中心线呈对称设置。
6.根据权利要求1所述的一种市政用便于清理垃圾的排水管道，其特征在于：所述固定筒（2）的顶端搭接有顶盖（15），所述固定筒（2）、固定框（3）和顶盖（15）外表面的四角处均固定连接有连接片（16），所述连接片（16）的上表面开设有圆形孔（17），所述圆形孔（17）的内部插接有螺丝（18），所述螺丝（18）一端的外表面螺纹连接有螺母（19）。
7.根据权利要求6所述的一种市政用便于清理垃圾的排水管道，其特征在于：所述顶盖（15）上表面的两侧均固定连接有连接柱（20），所述连接柱（20）的一侧固定连接有把手杆（21），所述顶盖（15）上表面的中部开设有矩形槽，所述矩形槽的内部固定连接有玻璃（22）。
8.根据权利要求1所述的一种市政用便于清理垃圾的排水管道，其特征在于：所述排水管道主体（1）外表面的两侧均固定连接有横杆（23），所述横杆（23）的底端固定连接有竖杆（24），所述竖杆（24）的一侧固定连接有斜杆（25），所述斜杆（25）远离竖杆（24）的一端与横杆（23）的下表面固定连接，所述横杆（23）的数量为四个，且四个所述横杆（23）以矩形阵列的形式固定连接在排水管道主体（1）的两侧。
9.根据权利要求1所述的一种市政用便于清理垃圾的排水管道，其特征在于：所述排水管道主体（1）的两侧均固定连接有固定块（26），所述固定块（26）的一侧固定连接有挂环（27），所述挂环（27）的外部拴挂有连接圈（28），所述连接圈（28）的一端固定连接有固定片（29），所述固定片（29）的上表面开设有固定孔（30）。
10.根据权利要求1和2所述的一种市政用便于清理垃圾的排水管道，其特征在于：所述后滤网（31）上方两侧通过压缩弹簧与所述固定框（3）上方弹性连接，所述后滤网（31）下方两侧通过压缩弹簧与所述挡板（10）弹性连接。
说明书
一种市政用便于清理垃圾的排水管道
技术领域
本发明涉及排水管道领域，具体是一种市政用便于清理垃圾的排水管道。
背景技术
市政排水管指市政道路下的雨水、污水管道，即俗称的“下水管道”，在工程上通常称为市政排水管道。根据中国市政道路下设施现状，一般设置有不同的管线，如电力、通信、煤气、给水、排水管道等等。而排水管道由于考虑雨、污分流的措施，即雨水一般就近排入河流，污水排入污水处理厂，所以市政排水管包括雨水和污水两种管道，污水排水管道中存在的垃圾长时间在排水管道内部堆积后对造成排水管道阻塞。
现有的技术中存在不便对排水管道内部垃圾进行清理的问题会造成排水管道阻塞的现象，最后导致城市排水系统瘫痪。
发明内容
本发明的目的在于提供一种市政用便于清理垃圾的排水管道，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种市政用便于清理垃圾的排水管道，包括排水管道主体，所述排水管道主体上设有垃圾过滤机构，所述垃圾过滤机构的内部固定连接有固定筒，所述固定筒的内部插接有固定框，所述固定框的顶端固定连接有连接框，所述固定框的底端固定连接有与所述排水管道主体底部相适配的弧形的所述垃圾收集板，所述垃圾收集板下表面的两侧均固定连接有卡块，所述排水管道主体的内部固定连接有内管，所述内管的内底壁固定连接有固定座，所述固定座的内部开设有用于卡接所述卡块的卡槽，所述卡槽两端设有用于限位所述垃圾收集板的挡板，所述固定框设有前滤网和后滤网，同一个所述固定框上的后滤网的网孔大于前滤网的网孔，所述前滤网包括相接触的左滤网和右滤网，所述左滤网的一侧和所述右滤网的一侧分别通过扭簧与所述固定框两侧的边框相连接，所述左滤网另一侧上设有多块强磁铁一，所述右滤网另一侧上设有多块强磁铁二，压缩转动所述扭簧，转动所述左滤网和所述右滤网使所述强磁铁一和所述强磁铁二相吸合，所述左滤网和所述右滤网形成一体并对所述内管内的垃圾进行过滤；所述排水管道主体内依次设有多个垃圾过滤机构，沿水流方向，后面的垃圾过滤机构内的前滤网的网孔小于前面的垃圾过滤机构内的后滤网的网孔；垃圾过滤机构内所述强磁铁一和所述强磁铁二相分离，所述扭簧恢复弹性形变并带动左滤网和右滤网向后滤网方向转动，所述左滤网和所述右滤网转动后与所述后滤网相接触并被所述后滤网两侧的限位块卡住，所述左滤网和所述右滤网过滤后的部分垃圾通过所述后滤网进入到下一个垃圾过滤机构内.
作为本发明进一步的方案：所述前滤网下方设有与所述垃圾收集板相适配的弧形固定滤网一，所述固定滤网一与所述前滤网的网孔大小相等。
作为本发明进一步的方案：所述后滤网下方设有与所述垃圾收集板相适配的弧形固定滤网二，所述固定滤二而与所述后滤网的网孔大小相等。
作为本发明进一步的方案：所述内管一端的外表面固定连接有连接环，所述连接环的一侧开设有插孔，所述插孔的数量为四个，且四个所述插孔以矩形阵列的形式开设在连接环的一侧，连接环和插孔的设置能够方便将两个相邻的排水管道连接在一起，方便拆卸和安装。
作为本发明再进一步的方案：所述连接框内壁的两侧均固定连接有抬起环，所述抬起环的数量为两个，两个所述抬起环以连接框的中心线呈对称设置，抬起环的设置能够方便将将固定框从固定筒内取出。
作为本发明再进一步的方案：所述固定筒的顶端搭接有顶盖，所述固定筒、固定框和顶盖外表面的四角处均固定连接有连接片，所述连接片的上表面开设有圆形孔，所述圆形孔的内部插接有螺丝，所述螺丝一端的外表面螺纹连接有螺母，螺丝、螺母以及连接片和圆形孔的设置能够将顶盖、固定筒以及固定框连接在一起，且便于拆卸和安装。
作为本发明再进一步的方案：所述顶盖上表面的两侧均固定连接有连接柱，所述连接柱的一侧固定连接有把手杆，所述顶盖上表面的中部开设有矩形槽，所述矩形槽的内部固定连接有玻璃，把手杆的设置能够方便工作人员提起顶盖，玻璃的设置能够方便工作人员观察排水管道主体内部垃圾是否较多。
作为本发明再进一步的方案：所述排水管道主体外表面的两侧均固定连接有横杆，所述横杆的底端固定连接有竖杆，所述竖杆的一侧固定连接有斜杆，所述斜杆远离竖杆的一端与横杆的下表面固定连接，所述横杆的数量为四个，且四个所述横杆以矩形阵列的形式固定连接在排水管道主体的两侧，横杆、竖杆和斜杆的设置能够对排水管道主体进行支撑。
作为本发明再进一步的方案：所述排水管道主体的两侧均固定连接有固定块，所述固定块的一侧固定连接有挂环，所述挂环的外部拴挂有连接圈，所述连接圈的一端固定连接有固定片，所述固定片的上表面开设有固定孔，在对排水管道主体进行安装时，通过将螺栓贯穿固定孔将固定片固定在地面上，从而能够对排水管道主体进行固定。
作为本发明再进一步的方案：所述后滤网上方两侧通过压缩弹簧与所述固定框上方弹性连接，所述后滤网下方两侧通过压缩弹簧与所述挡板弹性连接。
与现有技术相比，本发明的有益效果是：
1.本发明中，通过设置左滤网、右滤网、后滤网、强磁铁一及强磁铁二等，当其中一个垃圾过滤机构的前滤网长时间过滤较多的垃圾后，会造成内管内污水及垃圾流动不流畅或直接堵塞，此时由于被过滤垃圾的挤压以及流动污水通过被过滤垃圾对前滤网的挤压，该两种压力直接作用于左滤网和右滤网上，当两种压力的合力足够大时，该垃圾过滤机构内强磁铁一和强磁铁二相分离，扭簧恢复弹性形变并带动左滤网和右滤网向后滤网方向转动，左滤网和右滤网转动后与后滤网相接触并被后滤网两侧的限位块卡住，此时左滤网、后滤网与右滤网形成一个整个过滤面积，而由于后滤网的网孔尺寸大于左滤网、右滤网的网孔尺寸，之前被左滤网、右滤网过滤留下来的垃圾，在污水的推动下，尺寸大于左滤网、右滤网的网孔尺寸但小于或等于后滤网的网孔尺寸的垃圾，即左滤网和右滤网过滤后的部分垃圾通过后滤网进入到下一个垃圾过滤机构内，进而减少该垃圾过滤机构处的垃圾堆积量，为污水、垃圾的流动、过被滤增加空间和路径，防止内管直接在该垃圾过滤机构处被堵死，无法正常排污。
2.本发明中，通过对后滤网进行改进，控制后滤网在不同垃圾量时调整自身与左滤网、右滤网的间距，适应污水中不同时段不同流动量的垃圾过滤效果。当污水中的垃圾量比较大时，污水及垃圾通过左滤网、右滤网推动后滤网的力量增加，后滤网运动并挤压压缩弹簧，后滤网与左滤网、右滤网的间距增大，垃圾从后滤网通过的面积增加，通过率增加，及时减缓垃圾对此处内管的堵塞压力，保证污水正常流动；当污水中的垃圾量比较小时，污水及垃圾通过左滤网、右滤网推动后滤网的力量减小，被挤压的压缩弹簧恢复弹性形变，后滤网与左滤网、右滤网的间距减小或直至强磁铁一和强磁铁二相吸合，垃圾从后滤网通过的面积减小或消失，垃圾通过率降低或不让垃圾从后滤网上通过，保证此处垃圾过滤机构的过滤效果。（发明人 彭静霞 ）
