申请日 20200907
公开（公告）日 20201208
IPC分类号 B01D36/04
摘要
本发明公开了一种分级过滤的污水处理装置，涉及污水处理领域，包括外箱体，外箱体底端固定连接多个支脚，外箱体顶端两侧均转动连接箱门，两个箱门的相邻一侧开设有相对应的圆孔，圆孔内滑动连接第一螺纹杆，第一螺纹杆底端固定连接内箱体，第一螺纹杆的顶端螺纹连接六角锁紧螺母，本发明在使用时，污水通过进水管进入内箱体，通过第一电机驱动螺旋叶旋转，使污水向两侧钉板流动，通过钉板固定污水中的杂质，再通过滤网过滤污水中的漂浮物，从内箱体中流出的污水通过上端挡板和下端挡板进行沉降，最后将被过滤板过滤后的污水从出水管排放，将污水分级过滤，有利于避免一级污水过滤存在由于过滤量使得过滤装置堵塞，提高污水的过滤效率。
权利要求书

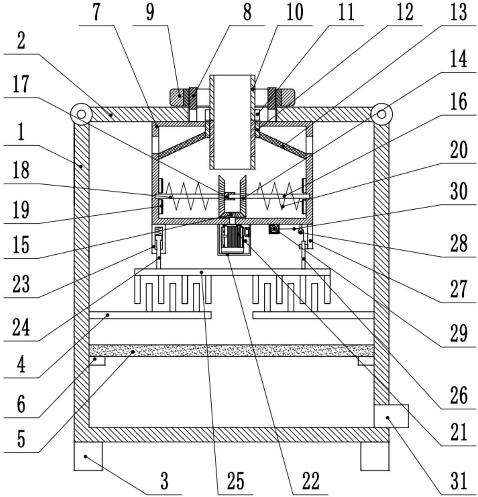

1.一种分级过滤的污水处理装置，包括外箱体（1），所述外箱体（1）底端固定连接多个支脚（3），其特征在于，外箱体（1）顶端两侧均转动连接箱门（2），两个所述箱门（2）的相邻一侧开设有相对应的圆孔，所述圆孔内滑动连接第一螺纹管（8），所述第一螺纹管（8）底端固定连接内箱体（7），所述第一螺纹管（8）的顶端螺纹连接六角锁紧螺母（9）。
2.根据权利要求1所述的分级过滤的污水处理装置，其特征在于，所述内箱体（7）底端固定连接第一固定杆（23），所述第一固定杆（23）内部开设有滑槽，所述滑槽内滑动连接第一滑动轴（24），所述第一滑动轴（24）顶端固定连接弹簧，所述弹簧的侧端与滑槽的顶部滑动连接，所述第一滑动轴（24）的侧端固定连接限位块，所述限位块与滑槽滑动连接。
3.根据权利要求2所述的分级过滤的污水处理装置，其特征在于，所述第一滑动轴（24）底端固定连接上端挡板（25），位于上端挡板（25）下方外箱体（1）的内侧固定连接下端挡板（4），所述下端挡板（4）有两个且两个下端挡板（4）之间设有流水通道。
4.根据权利要求3所述的分级过滤的污水处理装置，其特征在于，位于所述下端挡板（4）下方的外箱体（1）的内侧固定连接第一凸块（6），所述第一凸块（6）顶端固定连接过滤板（5），所述外箱体（1）内侧的底端固定连接出水管（31）。
5.根据权利要求1所述的分级过滤的污水处理装置，其特征在于，所述内箱体（7）的顶端开设有第二螺纹管安装孔，所述第二螺纹管安装孔内固定连接第二螺纹管（12），所述第二螺纹管（12）内部螺纹连接进水管（10），所述进水管（10）外侧在第二螺纹管（12）的上方固定连接多个第二凸块（11），所述第二螺纹管（12）底端固定连接滤网（13），所述滤网（13）的侧端与内箱体（7）的内侧固定连接，所述内箱体的（7）侧端在滤网（13）的上方开设有多个出水口。
6.根据权利要求1所述的分级过滤的污水处理装置，其特征在于，所述内箱体（7）的底端固定连接第一电机（21），所述第一电机（21）输出轴同轴固定连接第二斜齿轮（15），所述第二斜齿轮（15）两侧均啮合连接第一斜齿轮（14），两个所述第一斜齿轮（14）分别同轴固定连接第一转动轴（16）、第二转动轴（18），所述第一转动轴（16）、第二转动轴（18）均与内箱体（7）的侧端转动连接，所述第二转动轴（18）的侧端固定连接转动筒（17），所述转动筒（17）与第一转动轴（16）转动连接，所述第一转动轴（16）、第二转动轴（18）外侧均固定连接螺旋叶（20），位于第一转动轴（16）、第二转动轴（18）外侧的内箱体（7）的侧端均固定连接钉板（19）。
7.根据权利要求6所述的分级过滤的污水处理装置，其特征在于，位于第一电机（21）侧方的内箱体（7）的底端固定连接第二电机（29），所述第二电机（29）输出轴同轴固定连接收线辊，所述收线辊的外侧固定连接连接线（30），所述连接线（30）的一端固定连接第二滑动轴（26），所述第二滑动轴（26）底端与上端挡板（25）固定连接，所述第二滑动轴（26）顶端滑动连接第二固定杆（27），所述第二固定杆（27）顶端与内箱体（7）的底端固定连接，位于第二电机（29）与第二固定杆（27）之间的内箱体（7）底端固定连接滑轮（28），所述滑轮（28）与连接线（30）传动连接。
8.根据权利要求7所述的分级过滤的污水处理装置，其特征在于，所述第一电机（21）、第二电机（29）外侧均固定连接密闭防水罩（22），所述密闭防水罩（22）与内箱体（7）的底端固定连接。
说明书
一种分级过滤的污水处理装置
技术领域
本发明涉及污水处理领域，具体是一种分级过滤的污水处理装置。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理设备是需要对生活废水以及工业排水进行处理以避免对环境特别是水域生态造成破坏，污水中含有的动植物油、悬浮物、碳水化合物、蛋白质、表面活性剂、氮和磷的化合物以及微生物等大多对人体存在危害，对需要排放的污水进行处理不可避免。
公开号为CN110652768A的中国发明专利文件中，公开了一种家庭用污水处理装置，该装置通过电机、连接杆与过滤网本体等部件完成对污水的过滤，并且在使用时，方便对过滤网进行更换，保证了污水过滤的高效性，同时通过设置滑槽减小电机在工作时对箱体造成的晃动，提高了电机在工作时的稳定性，但是该装置的过滤网上方开口，在使用时存在当过滤网上的杂质较多造成阻塞时污水会从过滤网的上方流出，存在过滤后的水仍有污染的危害。
发明内容
本发明提供一种分级过滤的污水处理装置，解决了上述背景技术中所提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种分级过滤的污水处理装置，包括外箱体，所述外箱体底端固定连接多个支脚，外箱体顶端两侧均转动连接箱门，两个所述箱门的相邻一侧开设有相对应的圆孔，所述圆孔内滑动连接第一螺纹管，所述第一螺纹管底端固定连接内箱体，所述第一螺纹管的顶端螺纹连接六角锁紧螺母。
作为本发明再进一步的方案：所述内箱体底端固定连接第一固定杆，所述第一固定杆内部开设有滑槽，所述滑槽内滑动连接第一滑动轴，所述第一滑动轴顶端固定连接弹簧，所述弹簧的侧端与滑槽的顶部滑动连接，所述第一滑动轴的侧端固定连接限位块，所述限位块与滑槽滑动连接。
作为本发明再进一步的方案：所述第一滑动轴底端固定连接上端挡板，位于上端挡板下方外箱体的内侧固定连接下端挡板，所述下端挡板有两个且两个下端挡板之间设有流水通道。
作为本发明再进一步的方案：位于所述下端挡板下方的外箱体的内侧固定连接第一凸块，所述第一凸块顶端固定连接过滤板，所述外箱体内侧的底端固定连接出水管。
作为本发明再进一步的方案：所述内箱体的顶端开设有第二螺纹管安装孔，所述第二螺纹管安装孔内固定连接第二螺纹管，所述第二螺纹管内部螺纹连接进水管，所述进水管外侧在第二螺纹管的上方固定连接多个第二凸块，所述第二螺纹管底端固定连接滤网，滤网的侧端与内箱体的内侧固定连接，所述内箱体的侧端在滤网的上方开设有多个出水口。
作为本发明再进一步的方案：所述内箱体的底端固定连接第一电机，所述第一电机输出轴同轴固定连接第二斜齿轮，所述第二斜齿轮两侧均啮合连接第一斜齿轮，两个所述第一斜齿轮分别同轴固定连接第一转动轴、第二转动轴，所述第一转动轴、第二转动轴均与内箱体的侧端转动连接，所述第二转动轴的侧端固定连接转动筒，所述转动筒与第一转动轴转动连接，所述第一转动轴、第二转动轴外侧均固定连接螺旋叶，位于第一转动轴、第二转动轴外侧的内箱体的侧端均固定连接钉板。
作为本发明再进一步的方案：位于第一电机侧方的内箱体的底端固定连接第二电机，所述第二电机输出轴同轴固定连接收线辊，所述收线辊的外侧固定连接连接线，所述连接线的一端固定连接第二滑动轴，所述第二滑动轴底端与上端挡板固定连接，所述第二滑动轴顶端滑动连接第二固定杆，所述第二固定杆顶端与内箱体的底端固定连接，位于第二电机与第二固定杆之间的内箱体底端固定连接滑轮，所述滑轮与连接线传动连接。
作为本发明再进一步的方案：所述第一电机、第二电机外侧均固定连接密闭防水罩，所述密闭防水罩与内侧板的底端固定连接。
与现有技术相比，本发明的有益效果是：
本发明在使用时，污水通过进水管进入内箱体，通过第一电机驱动螺旋叶旋转，使污水向两侧钉板流动，通过钉板固定污水中的杂质，再通过滤网过滤污水中的漂浮物，从内箱体中流出的污水通过上端挡板和下端挡板进行沉降，最后将被过滤板过滤后的污水从出水管排放，将污水分级过滤，有利于避免一级污水过滤存在由于过滤量使得过滤装置堵塞，提高污水的过滤效率。（发明人 吕玲）
