申请日 20200117
公开（公告）日 20201222
IPC分类号 C02F9/04
摘要
本实用新型属于废水净化设备技术领域，尤其为一种工业废水外排净化装置，包括沉淀过滤池、安装在沉淀过滤池内侧底部的过滤膜、固定连接在沉淀过滤池顶部的罩体、固定连接在罩体顶部的电机和固定连接在沉淀过滤池一侧的筒体，筒体的外侧底部与沉淀过滤池的一侧底部相连通，沉淀过滤池的内部与罩体的内部相连通，筒体内转动连接有传动轴，传动轴的外侧固定连接有绞龙，传动轴的顶端延伸至筒体的外侧并固定套接有小齿轮，传动轴的顶端固定连接在电机的输出轴上，罩体内滑动密封连接有活塞。本实用新型结构设计合理，能够有效提高废水流入速率，且能够增加沉淀过滤池内的气压和水压，利于废水快速通过过滤膜，提高了废水净化速率。
权利要求书

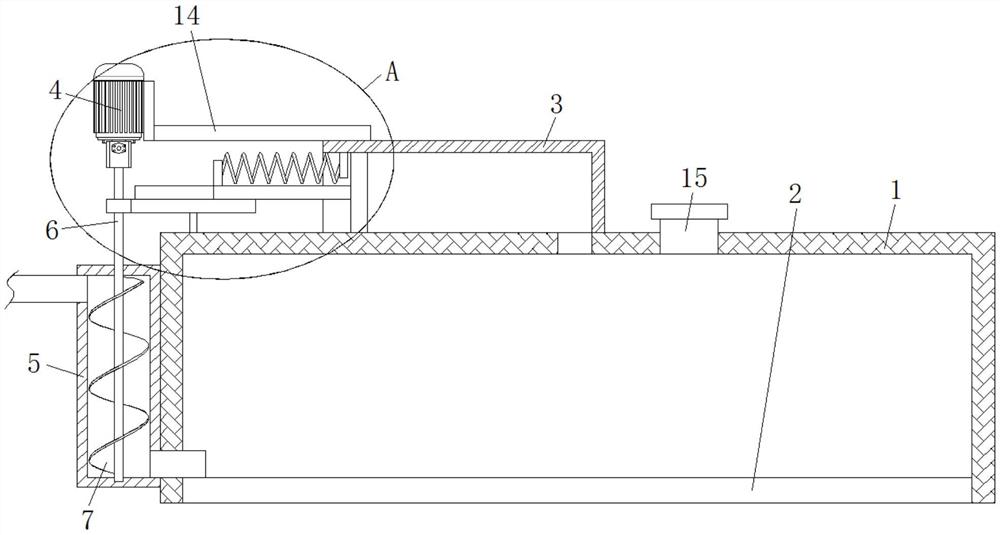

1.一种工业废水外排净化装置，包括沉淀过滤池(1)、安装在沉淀过滤池(1)内侧底部的过滤膜(2)、固定连接在沉淀过滤池(1)顶部的罩体(3)、固定连接在罩体(3)顶部的电机(4)和固定连接在沉淀过滤池(1)一侧的筒体(5)，其特征在于，所述筒体(5)的外侧底部与沉淀过滤池(1)的一侧底部相连通，所述沉淀过滤池(1)的内部与罩体(3)的内部相连通，所述筒体(5)内转动连接有传动轴(6)，所述传动轴(6)的外侧固定连接有绞龙(7)，所述传动轴(6)的顶端延伸至筒体(5)的外侧并固定套接有小齿轮(11)，所述传动轴(6)的顶端固定连接在电机(4)的输出轴上，所述罩体(3)内滑动密封连接有活塞(8)，所述活塞(8)的外侧固定连接有滑杆(9)的一端，所述沉淀过滤池(1)的顶部一侧转动连接有大齿轮(10)，所述大齿轮(10)与小齿轮(11)相啮合，所述大齿轮(10)的顶部固定连接有偏心轮(12)，所述偏心轮(12)的外侧与滑杆(9)的另一端活动抵接。
2.根据权利要求1所述的一种工业废水外排净化装置，其特征在于，所述滑杆(9)的顶部固定连接有弹簧(13)的一端，且弹簧(13)的另一端固定连接在罩体(3)内。
3.根据权利要求1所述的一种工业废水外排净化装置，其特征在于，所述罩体(3)的顶部焊接有机架(14)，所述电机(4)通过螺栓固定连接在机架(14)上。
4.根据权利要求1所述的一种工业废水外排净化装置，其特征在于，所述筒体(5)的外侧顶部设置有进水管，所述偏心轮(12)设置为卵圆形结构。
5.根据权利要求1所述的一种工业废水外排净化装置，其特征在于，所述沉淀过滤池(1)的顶部设置有石灰进口，且石灰进口内螺纹连接有堵头(15)。
说明书
一种工业废水外排净化装置
技术领域
本实用新型涉及废水净化设备技术领域，尤其涉及一种工业废水外排净化装置。
背景技术
随着国家环保政策的日益严格，对于在生态保护地区设立的工业排污的净化要求逐步提高，水体中不能含有重金属物质，可挥发有毒性气体等物质，对于以往的外排净化装置，往往只能简单的净化其中的物质，无法深度的对其中含有的重金属及有毒气体进行合理的净化分离处理。经检索，授权公告号为CN207608436U的中国专利公开了一种生态保护地工业废水外排净化装置，包括排污管、污水提升泵、搅拌加热机、搅拌杆、加热片、抽气泵、提升泵、电解器、盐酸进口、沉淀过滤池和采样口，排污管焊接在沉淀池的内部，且沉淀池右侧底部设置有出水口，沉淀过滤池上开设有石灰进口，且沉淀过滤池底部安装有过滤膜，采样口开设在沉淀过滤池左侧底部，过滤膜底部焊接在储水仓的上方，且储水仓前方设置有排水口。该设计采用沉淀池的阶梯式沉淀掉污水中较大的重金属和杂质，采用搅拌加热机不断的加热和搅拌，可通过石灰进口放置石灰，再对水体进行净化，从而达到可排放的标准，不会造成对环境的污染和破坏。
但是上述设计还存在不足之处，上述专利设计的工业废水外排净化装置中的沉淀过滤池中废水输入速率比较慢，且大多只能依靠废水自身的重力来渗透过滤膜，通过速率比较慢，导致废水净化效率比较低，有必要对此作出改进，因此我们提出了一种工业废水外排净化装置用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术的缺点，而提出的一种工业废水外排净化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种工业废水外排净化装置，包括沉淀过滤池、安装在沉淀过滤池内侧底部的过滤膜、固定连接在沉淀过滤池顶部的罩体、固定连接在罩体顶部的电机和固定连接在沉淀过滤池一侧的筒体，所述筒体的外侧底部与沉淀过滤池的一侧底部相连通，所述沉淀过滤池的内部与罩体的内部相连通，所述筒体内转动连接有传动轴，所述传动轴的外侧固定连接有绞龙，所述传动轴的顶端延伸至筒体的外侧并固定套接有小齿轮，所述传动轴的顶端固定连接在电机的输出轴上，所述罩体内滑动密封连接有活塞，所述活塞的外侧固定连接有滑杆的一端，所述沉淀过滤池的顶部一侧转动连接有大齿轮，所述大齿轮与小齿轮相啮合，所述大齿轮的顶部固定连接有偏心轮，所述偏心轮的外侧与滑杆的另一端活动抵接。
优选的，所述滑杆的顶部固定连接有弹簧的一端，且弹簧的另一端固定连接在罩体内，偏心轮回转复位时，滑杆在弹簧的弹力作用下同样能够复位。
优选的，所述罩体的顶部焊接有机架，所述电机通过螺栓固定连接在机架上，用以安装电机。
优选的，所述筒体的外侧顶部设置有进水管，所述偏心轮设置为卵圆形结构，偏心轮旋转时可间歇性推动滑杆。
优选的，所述沉淀过滤池的顶部设置有石灰进口，且石灰进口内螺纹连接有堵头，用以投放石灰。
本实用新型中所述的工业废水外排净化装置，通过电机驱动小齿轮、传动轴和绞龙快速旋转，绞龙将废水抽送并输入到沉淀过滤池内，提高废水流通速率，小齿轮旋转时带动大齿轮和偏心轮旋转，偏心轮旋转时推动滑杆和活塞向罩体内部移动；
本实用新型中所述的工业废水外排净化装置，活塞移动时将罩体内的空气推送到沉淀过滤池内，以增加沉淀过滤池内的气压和水压，以便废水快速通过过滤膜，打开堵头，可向沉淀过滤池内投放石灰；
本实用新型结构设计合理，能够有效提高废水流入速率，且能够增加沉淀过滤池内的气压和水压，利于废水快速通过过滤膜，提高了废水净化速率。
发明人 （李德天）
