申请日 20200224
公开（公告）日 20201218
IPC分类号 B01D36/02
摘要
本实用新型公开了生活污水处理用过滤装置，包括进料机构，还包括用于分离的分离机构和用于收集废料的出料机构以及用于提供动力的动力机构，所述进料机构下端连接所述分离机构，所述分离机构下端设置有所述出料机构，所述分离机构一端连接所述动力机构。本实用新型利用分离机构能够将废水和废气颗粒物分离，并且不会发生堵塞的情况，提高使用效果，使用方便拆卸的结构，方便后期维护。
权利要求书

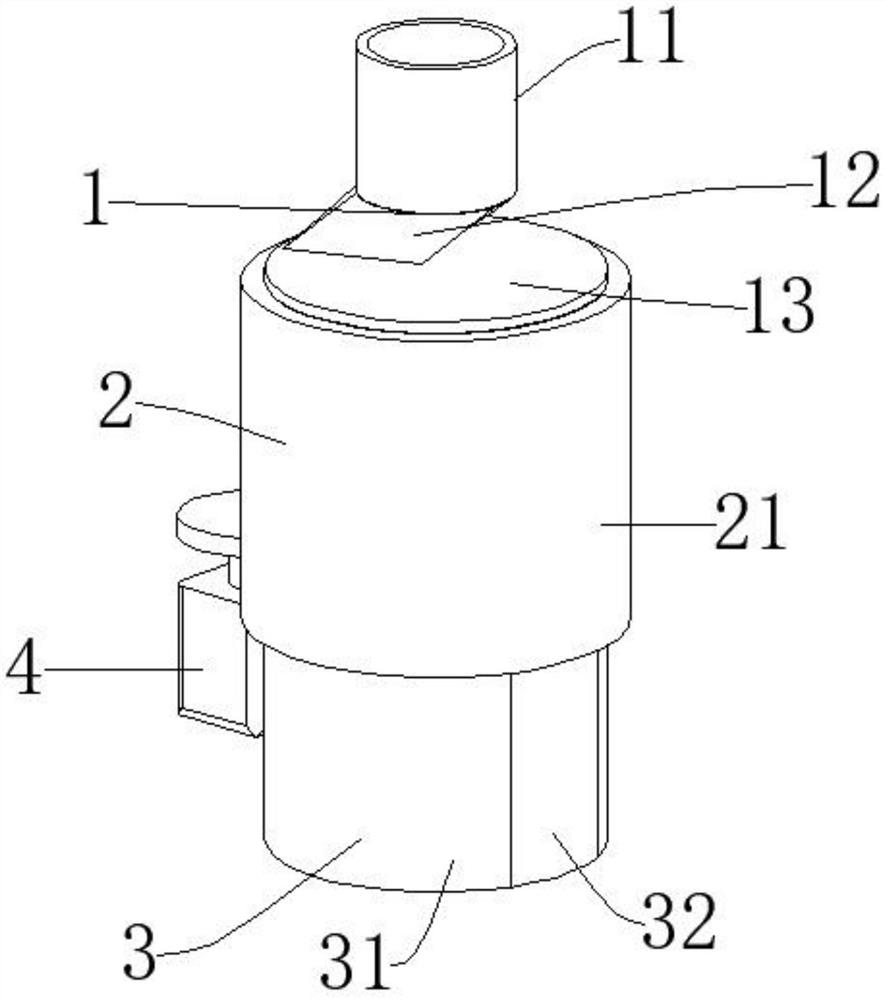

1.生活污水处理用过滤装置，包括进料机构(1)，其特征在于：还包括用于分离的分离机构(2)和用于收集废料的出料机构(3)以及用于提力供动的动力机构(4)，所述进料机构(1)下端连接所述分离机构(2)，所述分离机构(2)下端设置有所述出料机构(3)，所述分离机构(2)一端连接所述动力机构(4)。
2.根据权利要求1所述的生活污水处理用过滤装置，其特征在于：所述动力机构(4)包括被动齿条(41)、主动齿轮(42)、第一电机(43)，所述被动齿条(41)连接在所述分离机构(2)外部，所述被动齿条(41)一端连接所述主动齿轮(42)，所述主动齿轮(42)动力端连接所述第一电机(43)。
3.根据权利要求1所述的生活污水处理用过滤装置，其特征在于：所述动力机构(4)包括蜗轮(411)、蜗杆(412)、第二电机(413)，所述蜗轮(411)连接在所述分离机构(2)外部，所述蜗轮(411)上连接所述蜗杆(412)，所述蜗杆(412)动力端连接所述第二电机(413)。
4.根据权利要求1所述的生活污水处理用过滤装置，其特征在于：所述进料机构(1)包括进料管(11)、连接管(12)、顶盖(13)、进料口(14)，所述进料管(11)下端连接所述连接管(12)，所述连接管(12)下端连接所述顶盖(13)，所述连接管(12)和所述顶盖(13)之间设置有所述进料口(14)。
5.根据权利要求1所述的生活污水处理用过滤装置，其特征在于：所述分离机构(2)包括外筒(21)、落料口(22)、底部筛网(23)、分离筒(24)，所述外筒(21)下端成型有所述底部筛网(23)，所述底部筛网(23)上设置有所述落料口(22)，所述外筒(21)内部设置有所述分离筒(24)，所述分离筒(24)内部设置有分离筛板(26)，所述分离筛板(26)之间成型有分离腔(25)。
6.根据权利要求1所述的生活污水处理用过滤装置，其特征在于：所述出料机构(3)包括液体收集箱(31)、固体收集箱(32)、出水口(33)，所述液体收集箱(31)一端连接所述固体收集箱(32)，所述液体收集箱(31)下端设置有所述出水口(33)。
7.根据权利要求6所述的生活污水处理用过滤装置，其特征在于：所述固体收集箱(32)通过卡扣连接所述液体收集箱(31)，所述出水口(33)一体成型于所述液体收集箱(31)。
说明书
生活污水处理用过滤装置
技术领域
本实用新型涉及污水处理领域，特别是涉及生活污水处理用过滤装置。
背景技术
随着人类社会的不断发展，虽然人们的生活已经越来越好，但是人类对环境造成的压力也越来越大，污水是人类活动中产生的一种污染物，为了保护我们的地球环境，污水处理已经越来越重要，污水处理是使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。
但是在一些家庭中，也需要对排出污水进行初级过滤，避免造成堵塞还需要后期的处理，但是常见的设备都过于复杂，并且安装和使用都十分麻烦。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供生活污水处理用过滤装置。
本实用新型通过以下技术方案来实现上述目的：
生活污水处理用过滤装置，包括进料机构，还包括用于分离的分离机构和用于收集废料的出料机构以及用于提供动力的动力机构，所述进料机构下端连接所述分离机构，所述分离机构下端设置有所述出料机构，所述分离机构一端连接所述动力机构。
优选的：所述动力机构包括被动齿条、主动齿轮、第一电机，所述被动齿条连接在所述分离机构的所述分离筒外部，所述被动齿条一端连接所述主动齿轮，所述主动齿轮动力端连接所述第一电机。
如此设置，当所述分离筒需要旋转分离时，所述第一电机启动带动所述主动齿轮和所述被动齿条，从而带动所述分离筒和内部的分离筛板，将厨余垃圾带动进行过滤。
优选的：所述动力机构包括蜗轮、蜗杆、第二电机，所述蜗轮连接在所述分离机构的所述分离筒外部，所述蜗轮上连接所述蜗杆，所述蜗杆动力端连接所述第二电机。
如此设置，当所述分离筒需要旋转分离时，所述第二电机启动带动所述蜗杆和所述蜗轮，从而带动所述分离筒和内部的分离筛板，将厨余垃圾带动进行过滤。
优选的：所述进料机构包括进料管、连接管、顶盖、进料口，所述进料管下端通过法兰连接所述连接管，所述连接管下端通过法兰连接所述顶盖，所述连接管和所述顶盖之间设置有所述进料口。
如此设置，所述进料管连接外部管道，通过法兰连接保证了密封性。
优选的：所述分离机构包括外筒、落料口、底部筛网、分离筒，所述外筒下端成型有所述底部筛网，所述底部筛网上设置有所述落料口，所述外筒内部设置有所述分离筒，所述分离筒内部设置有分离筛板，所述分离筛板之间成型有分离腔。
如此设置，当厨余垃圾掉落到所述分离腔内部后，所述分离筒带动所述分离筛板旋转，则厨余垃圾经过所述底部筛网和所述分离筛板的过滤分离，固体物在经过所述落料口后掉落到所述固体收集箱内部。
优选的：所述出料机构包括液体收集箱、固体收集箱、出水口，所述液体收集箱一端连接所述固体收集箱，所述液体收集箱下端设置有所述出水口。
如此设置，所述液体收集箱起收集废水作用并通过所述出水口排出，所述固体收集箱起收集固体物作用。
优选的：所述固体收集箱通过卡扣连接所述液体收集箱，所述出水口一体成型于所述液体收集箱。
如此设置，通过卡扣连接方便拆卸和后期清理。
与现有技术相比，本实用新型的有益效果如下：
1、利用分离机构能够将废水和废气颗粒物分离，并且不会发生堵塞的情况，提高使用效果；
2、使用方便拆卸的结构，方便后期维护。
发明人 （王跃钟）
