申请日 20200421
公开（公告）日 20201215
IPC分类号 C02F9/02; C02F101/34
摘要
本实用新型公开了一种功能性复合加脂剂生产废水中的油脂回收装置，包括过滤壳体，所述过滤壳体底部外壁安装有回收壳体，且过滤壳体两侧内壁底部安装有同一个过滤网板，所述过滤壳体一侧外壁底部安装有中转壳体，所述过滤壳体另一侧外壁安装有电动机，且电动机输出端安装有丝杆，所述丝杆圆周外壁通过螺纹转动连接有推板，所述回收壳体底部外壁一侧插接有连接管，连接管另一端延伸到回收壳体内部。本实用新型中，通过设置有过滤网板，能够将废水中的残渣碎屑进行过滤，避免残渣碎屑堵塞亲油疏水膜和亲水疏油膜，提高了亲油疏水膜和亲水疏油膜的使用寿命，且亲油疏水膜和亲水疏油膜能够很好的将油脂和水进行分离，能够对油脂进行回收。
权利要求书

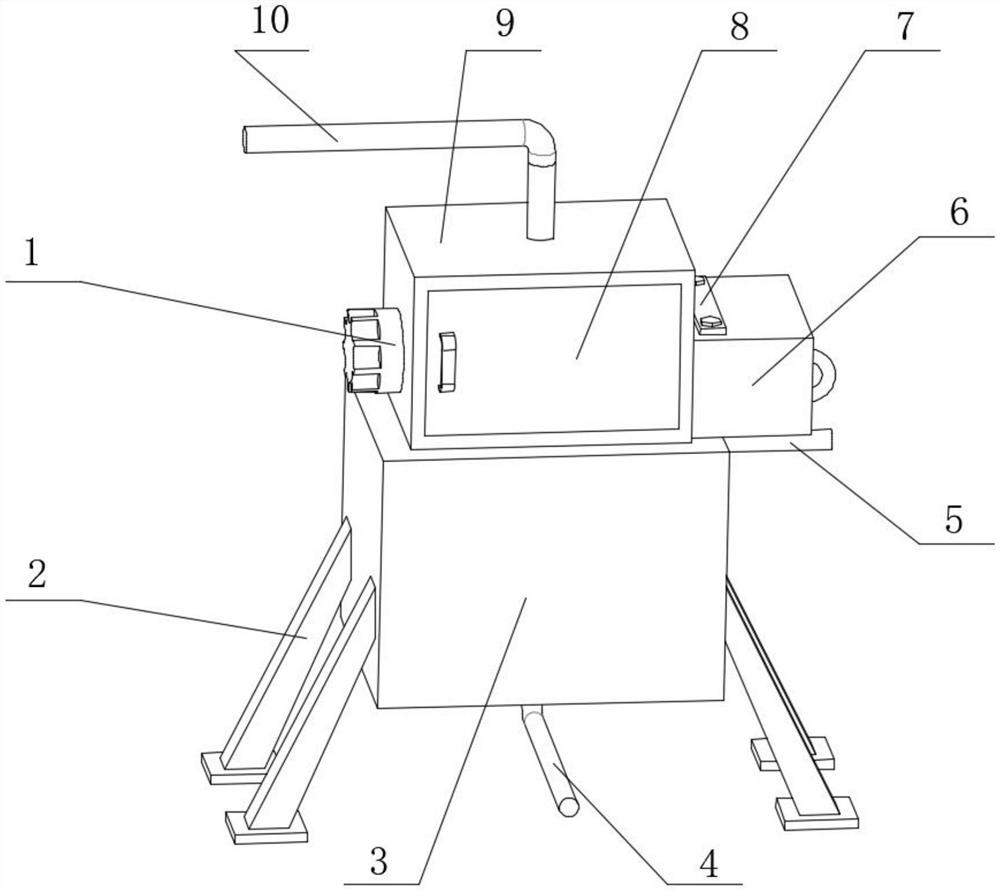

1.一种功能性复合加脂剂生产废水中的油脂回收装置，包括过滤壳体（9），其特征在于，所述过滤壳体（9）底部外壁安装有回收壳体（3），且过滤壳体（9）两侧内壁底部安装有同一个过滤网板（14），所述过滤壳体（9）一侧外壁底部安装有中转壳体（6），所述过滤壳体（9）另一侧外壁安装有电动机（1），且电动机（1）输出端安装有丝杆（13），所述丝杆（13）圆周外壁通过螺纹转动连接有推板（11），所述回收壳体（3）底部外壁一侧插接有连接管，连接管另一端延伸到回收壳体（3）内部，推板（11）一侧外壁滑动连接有限位杆（12），限位杆（12）两侧外壁分别通过螺栓与过滤壳体（9）两侧内壁固定连接。
2.根据权利要求1所述的一种功能性复合加脂剂生产废水中的油脂回收装置，其特征在于，所述回收壳体（3）底部一侧内壁安装有隔板（18），且隔板（18）一侧外壁顶部和底部分别安装有亲油疏水膜（16）和亲水疏油膜（17），亲油疏水膜（16）和亲水疏油膜（17）另一侧外壁与相对应的回收壳体（3）一侧内壁固定连接。
3.根据权利要求2所述的一种功能性复合加脂剂生产废水中的油脂回收装置，其特征在于，所述回收壳体（3）底部外壁插接有排水管（4），且回收壳体（3）一侧外壁顶部插接有排油管（5）。
4.根据权利要求1所述的一种功能性复合加脂剂生产废水中的油脂回收装置，其特征在于，所述回收壳体（3）两侧外壁两端均安装有支撑腿（2），过滤壳体（9）顶部外壁插接有进液管（10）。
5.根据权利要求1所述的一种功能性复合加脂剂生产废水中的油脂回收装置，其特征在于，所述过滤壳体（9）一端外壁开设有矩形槽，且矩形槽一侧内壁铰接有第一门板（8）。
6.根据权利要求5所述的一种功能性复合加脂剂生产废水中的油脂回收装置，其特征在于，所述中转壳体（6）顶部外壁一侧开设有限位槽，且限位槽内壁滑动连接有挡板（15），挡板（15）顶部外壁安装有顶板（7），顶板（7）顶部外壁两端均转动连接有锁紧螺栓，中转壳体（6）一侧外壁开设有开口，开口一端内壁铰接有封盖板。
7.根据权利要求1所述的一种功能性复合加脂剂生产废水中的油脂回收装置，其特征在于，所述推板（11）一侧外壁底部安装有刷毛板（19）。
说明书
一种功能性复合加脂剂生产废水中的油脂回收装置
技术领域
本实用新型涉及加脂剂技术领域，尤其涉及一种功能性复合加脂剂生产废水中的油脂回收装置。
背景技术
加脂剂是皮革加工过程中一种重要的皮革化学品，皮革生产中的加脂（也称加油）是用油脂或加脂剂在一定的工艺条件下处理皮革，使皮革吸收一定量的油脂而赋予革一定的物理、机械性能和使用性能的过程。加脂能够通过化学和物理作用使皮革内部的各个纤维被具有润滑作用的油脂包裹起来或纤维表面亲和大量的“油性”分子，平衡革纤维表面能量，使原来的高能表面转变为低能表面，增加纤维间的相互可移动性，从而防止皮革板结、折裂，又使皮革具有相应的弹性、韧性、延伸性和柔软性等良好的物理力学性能，所以加脂有可能改变皮革最终的机械性能，美观性及手感。
复合加脂剂在生产过程中会产生大量的废水，但是废水中会存在油脂，直接排往外界会造成环境污染，因此亟需一种功能性复合加脂剂生产废水中的油脂回收装置来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种功能性复合加脂剂生产废水中的油脂回收装置，可以有效的解决背景技术提出来的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种功能性复合加脂剂生产废水中的油脂回收装置，包括过滤壳体，所述过滤壳体底部外壁安装有回收壳体，且过滤壳体两侧内壁底部安装有同一个过滤网板，所述过滤壳体一侧外壁底部安装有中转壳体，所述过滤壳体另一侧外壁安装有电动机，且电动机输出端安装有丝杆，所述丝杆圆周外壁通过螺纹转动连接有推板，所述回收壳体底部外壁一侧插接有连接管，连接管另一端延伸到回收壳体内部，推板一侧外壁滑动连接有限位杆，限位杆两侧外壁分别通过螺栓与过滤壳体两侧内壁固定连接。
优选的，所述回收壳体底部一侧内壁安装有隔板，且隔板一侧外壁顶部和底部分别安装有亲油疏水膜和亲水疏油膜，亲油疏水膜和亲水疏油膜另一侧外壁与相对应的回收壳体一侧内壁固定连接。
优选的，所述回收壳体底部外壁插接有排水管，且回收壳体一侧外壁顶部插接有排油管。
优选的，所述回收壳体两侧外壁两端均安装有支撑腿，过滤壳体顶部外壁插接有进液管。
优选的，所述过滤壳体一端外壁开设有矩形槽，且矩形槽一侧内壁铰接有第一门板。
优选的，所述中转壳体顶部外壁一侧开设有限位槽，且限位槽内壁滑动连接有挡板，挡板顶部外壁安装有顶板，顶板顶部外壁两端均转动连接有锁紧螺栓，中转壳体一侧外壁开设有开口，开口一端内壁铰接有封盖板。
优选的，所述推板一侧外壁底部安装有刷毛板。
与现有技术相比，本实用新型的有益效果为：
1、通过设置有过滤网板，能够将废水中的残渣碎屑进行过滤，避免残渣碎屑堵塞亲油疏水膜和亲水疏油膜，提高了亲油疏水膜和亲水疏油膜的使用寿命，且亲油疏水膜和亲水疏油膜能够很好的将油脂和水进行分离，能够对油脂进行回收，保护了环境。
2、通过设置有电动机、丝杆、限位杆和推板，能够将过滤网板表面积攒的碎屑残渣进行刮离，通过设置有顶板和挡板，能够实现将残渣从过滤壳体中分离，方便工作人员使用。
3、本实施2通过设置在推板上的刷毛板，能够将过滤网板表面进行刷洗，提高了过滤网板的过滤效果和过滤质量，方便工作人员使用，使得装置变得更加完善。
发明人 （朱志强;刘立忠;）
