包装印刷废水处理装置，它包括调节池、混凝反应器、气浮装置、净化水装置、中间水箱、精细过滤装置；调节池的进水口侧设有格栅井，调节池通过提升加压泵连通混凝反应器一，提升加压泵与混凝反应器连接的管道上还设有管道混合器；混凝反应器通过管道连通气浮装置，气浮装置通过混凝反应器二连通净化水装置；净化水装置通过管道连通中间水箱，中间水箱通过中间加压泵连通精细过滤装置。本实用新型使用简单，操作方便，废水处理效果好，废水处理效率高，使用成本低，适用范围广，安装方便，能循环使用水资源，减少水资源浪费，具有安全可靠性的作用。
权利要求书

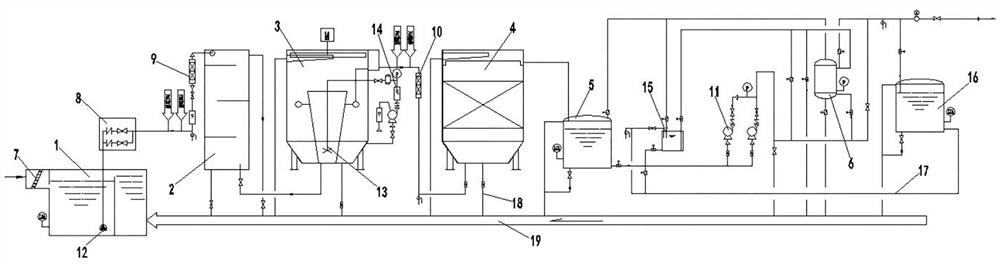

1.包装印刷废水处理装置，其特征在于，它包括调节池（1）、混凝反应器一（2）、气浮装置（3）、净化水装置（4）、中间水箱（5）、精细过滤装置（6）；调节池（1）的进水口侧设有格栅井（7），调节池（1）通过提升加压泵（8）连通混凝反应器一（2），提升加压泵（8）与混凝反应器一（2）连接的管道上还设有管道混合器（9）；混凝反应器一（2）通过管道连通气浮装置（3），气浮装置（3）通过混凝反应器二（10）连通净化水装置（4）；净化水装置（4）通过管道连通中间水箱（5），中间水箱（5）通过中间加压泵（11）连通精细过滤装置（6）。
2.根据权利要求1所述的包装印刷废水处理装置，其特征在于，所述调节池（1）内设有潜水排污泵（12），潜水排污泵（12）通过管道连接提升加压泵（8）。
3.根据权利要求1所述的包装印刷废水处理装置，其特征在于，所述提升加压泵（8）与混凝反应器一（2）之间的连通管道上、气浮装置（3）与净化水装置（4）之间的连通管道上分别连接设置PAC加药口和PAM加药口。
4.根据权利要求1所述的包装印刷废水处理装置，其特征在于，所述气浮装置（3）内设有气浮搅拌器（13），气浮装置（3）的外侧连接设有溶气泵（14），浮搅拌器（13）还连接溶气泵（14）。
5.根据权利要求1所述的包装印刷废水处理装置，其特征在于，所述精细过滤装置（6）的外侧连接设有涂膜槽（15），涂膜槽（15）内设有精细滤料混合液。
6.根据权利要求1所述的包装印刷废水处理装置，其特征在于，所述精细过滤装置（6）的一侧还设有清水箱（16），清水箱（16）通过清水管路（17）分别连通精细过滤装置（6）和涂膜槽（15）。
7.根据权利要求1所述的包装印刷废水处理装置，其特征在于，所述混凝反应器一（2）、气浮装置（3）、净化水装置（4）、中间水箱（5）、精细过滤装置（6）分别通过排水管（18）连通排水沟（19），排水沟的一端连通调节池（1）。
说明书
包装印刷废水处理装置
技术领域
本实用新型属于包装印刷品生产环节相关技术领域，具体涉及一种包装印刷废水处理装置。
背景技术
印刷是将文字、图画、照片、防伪等原稿经制版、加压等工序，使油墨转移到纸张、织品、皮革等材料表面，批量复制原稿内容的技术。印刷是把经审核批准的印刷版，通过印刷机械及专用油墨转印带承印物的过程。
相比较造纸、化工生产等工业生产会产生大量工业废水不同的是，在包装印刷工业生产过程中产生的工业废水相对较小，企业往往会忽视废水处理；随着环保要求越来越严格、国家相关法律法规铸件完善，包装印刷企业不得不开始重视对生产废水的处理，以达到国家要求的标准进行达标排放。
包装印刷工业产生的废水虽然排量相对较小，但是水质复杂，主要为油墨废水和浆胶废水，其中浆胶废水含有胶质，废水中含有大量胶质造成废水的BOD和COD过高，废水的可生化性较差，忽视对胶质的过滤将不利于后续废水的生化处理，而采用大量的化学药剂进行处理影响到废水处理的经济性。
同时，包装印刷生产废水中含有大量的有害物质，废水浓度高、有毒，处理较为困难，直接排放对人体和环境具有较大的危害，目前市场上的印刷废水处理设备，对废水的净化不够彻底，处理的效率低，成本比较高。
实用新型内容
针对现有技术的不足，本实用新型要提供一种包装印刷废水处理装置。
为解决上述问题，本实用新型采用如下技术方案：包装印刷废水处理装置，它包括调节池、混凝反应器一、气浮装置、净化水装置、中间水箱、精细过滤装置；调节池的进水口侧设有格栅井，调节池通过提升加压泵连通混凝反应器一，提升加压泵与混凝反应器一连接的管道上还设有管道混合器；混凝反应器一通过管道连通气浮装置，气浮装置通过混凝反应器二连通净化水装置；净化水装置通过管道连通中间水箱，中间水箱通过中间加压泵连通精细过滤装置。
优选的，所述调节池内设有潜水排污泵，潜水排污泵通过管道连接提升加压泵。
优选的，所述提升加压泵与混凝反应器一之间的连通管道上、气浮装置与净化水装置之间的连通管道上分别连接设置PAC加药口和PAM加药口。
优选的，所述气浮装置内设有气浮搅拌器，气浮装置的外侧连接设有溶气泵，浮搅拌器还连接溶气泵。
优选的，所述精细过滤装置的外侧连接设有涂膜槽，涂膜槽内设有精细滤料混合液。
优选的，所述精细过滤装置的一侧还设有清水箱，清水箱通过清水管路分别连通精细过滤装置和涂膜槽。
优选的，所述混凝反应器一、气浮装置、净化水装置、中间水箱、精细过滤装置分别通过排水管连通排水沟，排水沟的一端连通调节池。
车间印刷废水流经络栅井，全部汇集至调节池内，调节池出水由提升泵加压至管道混合器内，经投加PAC及PAM药剂后，废水直接进入气浮装置内，气浮出水经中间加压泵加压进入精细过滤装置处理，达标清水经消毒后直接排放。
本实用新型的有益效果是：使用简单，操作方便，废水处理效果好，废水处理效率高，使用成本低，适用范围广，安装方便，能循环使用水资源，减少水资源浪费，具有安全可靠性的作用。
