洗车废水初处理设备

发布时间:2021-1-14 8:06:22  中国污水处理工程网

申请日 20200414

公开(公告)日 20201215

IPC分类号 C02F9/02; C02F103/44

摘要

一种洗车废水初处理装置,属于水循环处理系统技术领域,本实用新型主要解决现有洗车废水循环利用过程存在的过滤效果差、易造成环境污染等技术问题。本实用新型的技术方案为:一种洗车废水初处理装置,其中:包括设在车辆停放位置下方的沉砂坑和设在沉砂坑一侧的储液箱;所述沉砂坑顶面设有漏水筛板,所述沉砂坑底面为斜面且沉砂坑底面较低一侧设有存砂槽;所述储液箱设在沉沙坑靠近存砂槽一侧,所述储液箱与沉沙坑之间设有过水孔,所述过水孔处装有过滤网袋,所述储液箱远离沉沙坑一侧侧壁上设有排水口。本实用新型具有结构设计合理、操作简单、安全可靠、废水处理效果好等优点。


权利要求书

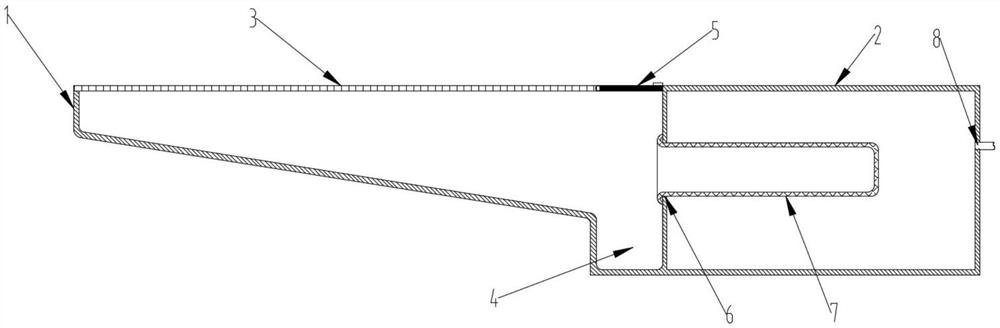

1.一种洗车废水初处理装置,其特征在于:包括设在车辆停放位置下方的沉砂坑(1)和设在沉砂坑(1)一侧的储液箱(2);

所述沉砂坑(1)顶面设有漏水筛板(3),所述沉砂坑(1)底面为斜面且沉砂坑(1)底面较低一侧设有存砂槽(4),所述存砂槽(4)上方的漏水筛板(3)上设有清砂口(5),所述清砂口(5)上设有盖板;所述储液箱(2)设在沉沙坑靠近存砂槽(4)一侧,所述储液箱(2)与沉沙坑之间设有过水孔(6),所述过水孔(6)处装有过滤网袋(7),所述储液箱(2)远离沉沙坑一侧侧壁上设有排水口(8)。

2.根据权利要求1所述的一种洗车废水初处理装置,其特征在于:所述过滤网袋(7)为无纺布过滤网袋。

说明书

一种洗车废水初处理装置

技术领域

本实用新型属于水循环处理系统技术领域,具体涉及的是一种洗车废水初处理装置。

背景技术

随着经济的发展,汽车的数量也与日俱增,国内针对于汽车美容类的服务也越来越多,因此各类的汽车美容店也应运而生。汽车美容店通常有提供:车身清洗、清洗后擦干、擦干后打蜡、抛光等基本服务。但是在清洗过程中,通常是直接用水管清洗,清洗过后的废水往往都会浪费掉,严重的浪费水资源。洗车店一般每辆车洗车排放污水30-50升左右,2018年1月全国有53个城市的小汽车保有量超过100万辆,24个城市超过200万辆,7个城市超过300万辆,而且每年还在以超过10%的速度增长,现在按照中国50个中等以上城市平均200万辆家用轿车,每个月洗车一次计算,每年将消耗掉30升/辆车*200万辆车/城市*12月*50个城市=3600万立方米水资源,同时也排放了3600万立方米的洗车污水,每年不光消耗了大量水资源,同时洗车废水中的污染物随污水排放到城市污水管网系统,对环境有极大影响。

实用新型内容

本实用新型的目的在于克服现有技术的缺点,提供一种洗车废水初处理装置,解决了现有洗车废水循环利用过程存在的过滤效果差、易造成环境污染等技术问题。

为了解决上述问题,本实用新型的技术方案为:一种洗车废水初处理装置,其中:包括设在车辆停放位置下方的沉砂坑和设在沉砂坑一侧的储液箱;

所述沉砂坑顶面设有漏水筛板,所述沉砂坑底面为斜面且沉砂坑底面较低一侧设有存砂槽,所述存砂槽上方的漏水筛板上设有清砂口,所述清砂口上设有盖板;所述储液箱设在沉沙坑靠近存砂槽一侧,所述储液箱与沉沙坑之间设有过水孔,所述过水孔处装有过滤网袋,所述储液箱远离沉沙坑一侧侧壁上设有排水口。

进一步,所述过滤网袋为无纺布过滤网袋。

本实用新型采用了上述技术方案,通过沉砂坑对洗车废水中的泥沙做初步沉淀。然后通过过滤网袋进行过滤,可实现废水的初处理,提高后期废水处理效果。与现有技术相比,本实用新型具有结构设计合理、操作简单、安全可靠、初处理效果好等优点。

发明人 (乔卫峰)
