申请日 2020.04.20
公开（公告）日 2020.12.15
IPC分类号 B01D29/56; B01D29/66; B02C18/14
摘要
本实用新型公开了一种生活废水回收处理用二级过滤装置，包括过滤箱和设置在过滤箱上的污水管道，所述过滤箱底部固定连接有多根支撑柱，所述过滤箱内部依次设有搅拌装置和出料装置，所述出料装置位于过滤箱内底部，所述过滤箱内侧壁设有出水管，所述出水管侧壁连接有第一控制阀。本实用新型，通过过滤网、环形水管、喷头、水泵、第一水管和第二水管之间的相互配合，利用水泵可将过滤箱内的污水抽至过滤网上方的环形管道内，此时污水可从喷头内喷出并对过滤网上的固体杂质形成冲击，从而将固体杂质向两侧吹动，减少过滤网上的堵塞，避免因过滤网堵塞而降低对污水的过滤效率。
权利要求书

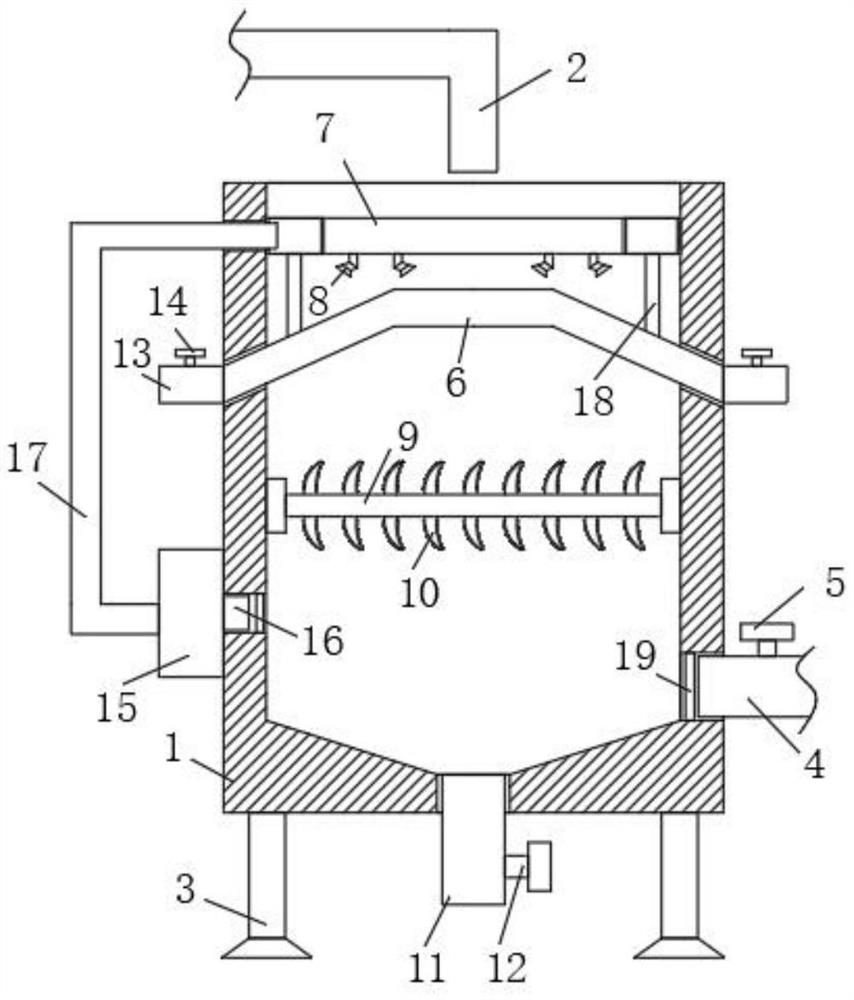

1.一种生活废水回收处理用二级过滤装置，包括过滤箱(1)和设置在过滤箱(1)上的污水管道(2)，其特征在于，所述过滤箱(1)底部固定连接有多根支撑柱(3)，所述过滤箱(1)内部依次设有搅拌装置和出料装置，所述出料装置位于过滤箱(1)内底部，所述过滤箱(1)内侧壁设有出水管(4)，所述出水管(4)侧壁连接有第一控制阀(5)；
所述过滤箱(1)内顶部固定连接有横截面呈梯形的过滤网(6)，所述过滤箱(1)外侧壁且位于过滤网(6)四周设有多个废料收集装置，所述过滤箱(1)内侧壁且位于过滤网(6)上方设有环形水管(7)，所述环形水管(7)底部固定连接有倾斜设置的喷头(8)，所述过滤箱(1)外侧壁设有与环形水管(7)相连通的水循环装置。
2.根据权利要求1所述的一种生活废水回收处理用二级过滤装置，其特征在于，所述搅拌装置包括与过滤箱(1)内侧壁转动连接的搅拌杆(9)，所述搅拌杆(9)外侧壁固定连接有多根搅拌叶(10)。
3.根据权利要求1所述的一种生活废水回收处理用二级过滤装置，其特征在于，所述出料装置包括与过滤箱(1)内底部固定连接的出料管(11)，所述出料管(11)底部贯穿过滤箱(1)并向下延伸，所述出料管(11)向下延伸一端连接有第二控制阀(12)。
4.根据权利要求1所述的一种生活废水回收处理用二级过滤装置，其特征在于，所述废料收集装置包括与过滤箱(1)外侧壁固定连接的收集管(13)，所述收集管(13)外侧壁连接有第三控制阀(14)，所述过滤箱(1)外侧壁开设有与收集管(13)相适配的安装口，所述过滤箱(1)内侧壁开设有与过滤网(6)相适配的环形安装槽，所述安装口与环形安装槽连通设置。
5.根据权利要求1所述的一种生活废水回收处理用二级过滤装置，其特征在于，所述水循环装置包括与过滤箱(1)外侧壁固定连接的水泵(15)，所述水泵(15)进水口通过第一水管(16)与过滤箱(1)内部连通，所述水泵(15)出水口通过第二水管(17)与环形水管(7)连通，所述过滤箱(1)外侧壁和环形水管(7)外侧壁均开设有与第二水管(17)相适配的贯穿孔，所述贯穿孔内侧壁固定连接有密封圈。
6.根据权利要求1所述的一种生活废水回收处理用二级过滤装置，其特征在于，所述过滤网(6)外侧壁固定连接有多根顶杆(18)，所述顶杆(18)顶部与环形水管(7)底部接触。
7.根据权利要求5所述的一种生活废水回收处理用二级过滤装置，其特征在于，所述过滤箱(1)内侧壁分别开设有与第一水管(16)和出水管(4)相适配的安装孔，所述安装孔内侧固定连接有过滤板(19)。
说明书
一种生活废水回收处理用二级过滤装置
技术领域
本实用新型涉及生活废水回收处理技术领域，尤其涉及一种生活废水回收处理用二级过滤装置。
背景技术
生活废水指的是居民日常生活中排泄出来没有用的水，废水中污染物成分极其复杂多样，任何一种处理方法都难以达到完全净化的目的，而常常要几种方法组成处理系统，才能达到处理的要求，按处理程度的不同，废水处理系统可分为一级处理、二级处理和深度处理。
废水经初步过滤后，其中含有较多的固定杂质，因而需要对其进行二次过滤，现有的二次过滤装置在过滤时，滤网上易堆积较多的固体杂质而导致滤网堵塞，降低了对污水的过滤效率，因而我们设计了一种生活废水回收处理用二级过滤装置来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中生活污水二级过滤装置中滤网易因固体杂质堵塞的问题，而提出的一种生活废水回收处理用二级过滤装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种生活废水回收处理用二级过滤装置，包括过滤箱和设置在过滤箱上的污水管道，所述过滤箱底部固定连接有多根支撑柱，所述过滤箱内部依次设有搅拌装置和出料装置，所述出料装置位于过滤箱内底部，所述过滤箱内侧壁设有出水管，所述出水管侧壁连接有第一控制阀；所述过滤箱内顶部固定连接有横截面呈梯形的过滤网，所述过滤箱外侧壁且位于过滤网四周设有多个废料收集装置，所述过滤箱内侧壁且位于过滤网上方设有环形水管，所述环形水管底部固定连接有倾斜设置的喷头，所述过滤箱外侧壁设有与环形水管相连通的水循环装置。
优选地，所述搅拌装置包括与过滤箱内侧壁转动连接的搅拌杆，所述搅拌杆外侧壁固定连接有多根搅拌叶。
优选地，所述出料装置包括与过滤箱内底部固定连接的出料管，所述出料管底部贯穿过滤箱并向下延伸，所述出料管向下延伸一端连接有第二控制阀。
优选地，所述废料收集装置包括与过滤箱外侧壁固定连接的收集管，所述收集管外侧壁连接有第三控制阀，所述过滤箱外侧壁开设有与收集管相适配的安装口，所述过滤箱内侧壁开设有与过滤网相适配的环形安装槽，所述安装口与环形安装槽连通设置。
优选地，所述水循环装置包括与过滤箱外侧壁固定连接的水泵，所述水泵进水口通过第一水管与过滤箱内部连通，所述水泵出水口通过第二水管与环形水管连通，所述过滤箱外侧壁和环形水管外侧壁均开设有与第二水管相适配的贯穿孔，所述贯穿孔内侧壁固定连接有密封圈。
优选地，所述过滤网外侧壁固定连接有多根顶杆，所述顶杆顶部与环形水管底部接触。
优选地，所述过滤箱内侧壁分别开设有与第一水管和出水管相适配的安装孔，所述安装孔内侧固定连接有过滤板。
本实用新型的有益效果为：
1、通过过滤网、环形水管、喷头、水泵、第一水管和第二水管之间的相互配合，利用水泵可将过滤箱内的污水抽至过滤网上方的环形管道内，此时污水可从喷头内喷出并对过滤网上的固体杂质形成冲击，从而将固体杂质向两侧吹动，减少过滤网上的堵塞，避免因过滤网堵塞而降低对污水的过滤效率。
2、通过搅拌杆和搅拌叶的设置，利用水流带动搅拌杆转动从而使得搅拌叶对污水中的杂质起到一定的粉碎作用，同时减少杂质附着在过滤箱的内侧壁上，给过滤箱的后续清理带来了便利。
发明人 （孙启均）
