申请日 20200415
公开（公告）日 20201215
IPC分类号 C02F1/66
摘要
本实用新型公开了一种化工生产用废水中和装置，包括箱体，箱体内部设有第一中和区和第二中区，第一中和区和第二中和区相互连通，箱体顶端中心位置固定连接有电机，电机输出轴端传动连接有第一转杆，第一转杆位于第一中和区内，第一转杆外侧固定连接有若干长板，第一转杆底端通过轴承连接有第二转杆，第二转杆位于第二中和区内，第二转杆底端与第二中和区内壁转动连接，第二转杆外侧固定连接有若干活性炭板，箱体上端两侧分别设有废水进水管和中和液进水管，废水进水管和中和液进水管上均法兰连接有单向阀，本实用新型能够对废水和中和液进行充分的中和，保证中和效率，防止废水未被中和完全就被排放出去，保护环境。
权利要求书

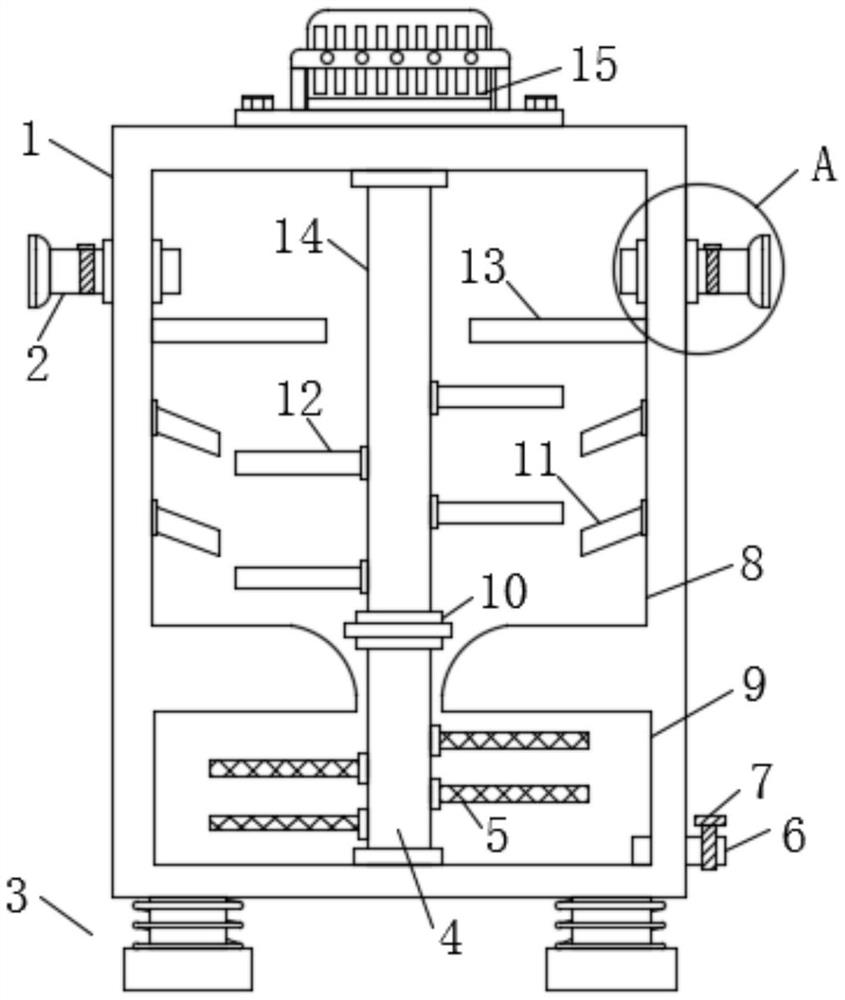

1.一种化工生产用废水中和装置，包括箱体（1），其特征在于，所述箱体（1）内部设有第一中和区（8）和第二中和区（9），所述第一中和区（8）和第二中和区（9）相互连通，所述箱体（1）顶端中心位置固定连接有电机（15），所述电机（15）输出轴端传动连接有第一转杆（14），所述第一转杆（14）位于第一中和区（8）内，所述第一转杆（14）外侧固定连接有若干长板（12），所述第一转杆（14）底端通过轴承（10）连接有第二转杆（4），所述第二转杆（4）位于第二中和区（9）内，所述第二转杆（4）底端与第二中和区（9）内壁转动连接，所述第二转杆（4）外侧固定连接有若干活性炭板（5），所述箱体（1）上端两侧分别设有废水进水管（2）和中和液进水管（18），所述废水进水管（2）和中和液进水管（18）上均法兰连接有单向阀（19），所述废水进水管（2）和中和液进水管（18）连接端端部均法兰连接有接头（20），所述箱体（1）底端一侧设有出水管（6），所述出水管（6）上法兰连接有阀门（7），所述箱体（1）底端四角均设有支撑装置（3）；所述第一中和区（8）内壁固定连接有导流板（13），所述导流板（13）中心位置设有通口（17），所述第一转杆（14）穿过通口（17），所述导流板（13）边沿与通口（17）之间设有若干导流槽（16）。
2.根据权利要求1所述的一种化工生产用废水中和装置，其特征在于：所述支撑装置（3）均包括支柱（34）、套筒（31）、弹簧（33）、滑块（32）和限位块（35），所述箱体（1）底端四角均固定连接有支柱（34），四个所述支柱（34）底端均套设在对应套筒（31）内，四个所述套筒（31）顶端边沿与箱体（1）底端均通过弹簧（33）连接，四个所述支柱（34）底端均固定连接有滑块（32），四个所述滑块（32）均与对应套筒（31）内壁滑动连接，四个所述套筒（31）开口端均设有限位块（35）。
3.根据权利要求1所述的一种化工生产用废水中和装置，其特征在于：所述导流板（13）水平高度低于废水进水管（2）和中和液进水管（18）。
4.根据权利要求2所述的一种化工生产用废水中和装置，其特征在于：所述滑块（32）的直径均大于对应套筒（31）开口端通径。
5.根据权利要求1所述的一种化工生产用废水中和装置，其特征在于：所述第一中和区（8）内壁高度连接有若干挡块（11），若干所述挡块（11）均呈斜下状态设置。
说明书
一种化工生产用废水中和装置
技术领域
本实用新型涉及一种化工生产用废水中和装置，属于废水处理设备技术领域。
背景技术
纯净的水在经过使用后改变了原来的物理性质或化学性质，成为了含有不同种类杂质的废水。化工废水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水。这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产。针对不同污染物质的特征，发展了各种不同的化工废水处理方法，这些处理方法按其作用原理划分为四大类：物理处理法、化学处理法、物理化学法和生物处理法，其中，在化工、炼油企业中，对于低浓度的含酸、含碱废水，在无回收及综合利用价值时，往往采用中和的方法进行处理。中和法也常用于废水的预处理，调整废水的pH。
目前的废水处理设备对于废水和中和液的中和不够充分，往往会导致废水pH值仍然不合格，此类废水排放出去后，会对环境造成极大的影响。
实用新型内容
本实用新型的目的在于提供一种化工生产用废水中和装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工生产用废水中和装置，包括箱体，所述箱体内部设有第一中和区和第二中和区，所述第一中和区和第二中和区相互连通，所述箱体顶端中心位置固定连接有电机，所述电机输出轴端传动连接有第一转杆，所述第一转杆位于第一中和区内，所述第一转杆外侧固定连接有若干长板，所述第一转杆底端通过轴承连接有第二转杆，所述第二转杆位于第二中和区内，所述第二转杆底端与第二中和区内壁转动连接，所述第二转杆外侧固定连接有若干活性炭板，所述箱体上端两侧分别设有废水进水管和中和液进水管，所述废水进水管和中和液进水管上均法兰连接有单向阀，所述废水进水管和中和液进水管连接端端部均法兰连接有接头，所述箱体底端一侧设有出水管，所述出水管上法兰连接有阀门，所述箱体底端四角均设有支撑装置。
优选的，四个所述支撑装置均包括支柱、套筒、弹簧、滑块和限位块，所述箱体底端四角均固定连接有支柱，四个所述支柱底端均套设在对应套筒内，四个所述套筒顶端边沿与箱体底端均通过弹簧连接，四个所述支柱底端均固定连接有滑块，四个所述滑块均与对应套筒内壁滑动连接，四个所述套筒开口端均设有限位块。
优选的，所述第一中和区内壁固定连接有导流板，所述导流板中心位置设有通口，所述第一转杆穿过通口，所述导流板边沿与通口之间设有若干导流槽。
优选的，所述导流板水平高度低于废水进水管和中和液进水管。
优选的，四个所述滑块的直径均大于对应套筒开口端通径。
优选的，所述第一中和区内壁高度连接有若干挡块，若干所述挡块均呈斜下状态设置。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型通过电机带动第一转杆和第二转杆进行转动，通过若干长板和若干活性炭板对混合液进行搅拌和过滤，废水和中和液会依次在第一中和区和第二中和区进行搅拌，增长中和时间，使废水和中和液的中和更加充分。
2.本实用新型通过导流板和若干导流槽将废水和中和液聚集到一起，快速的使废水和中和液进行中和，同时，通过若干挡块也会将混合液倒流到长板混合区，对混合液的搅拌更加充分。
3.本实用新型通过四个支撑装置，极大的减小整个装置在运作时的震动。
发明人 （姚昱岑;吴林;谭宁会;）
