申请日 20200427
公开（公告）日 20201215
IPC分类号 C02F1/04; B08B9/087
摘要
本实用新型公开了一种夹套式热泵废水蒸发罐结构，包括蒸发罐外桶，其特征在于，所述蒸发罐外桶的底部设置有加热夹套，所述蒸发罐顶部的中心位置设置有刮刀电机，所述刮刀电机的转动轴上设置有刮刀驱动轴伸入所述蒸发罐外桶的内部，所述刮刀驱动轴的端部设置有旋转刮刀，所述旋转刮刀位于所述蒸发罐外桶内部的底部。本实用新型的有益效果是，结构简单，在蒸发罐外桶的内部设置了旋转刮刀，刮刀通过电机驱动刮除蒸发罐外桶侧壁及底部的污垢后从蒸发罐底部的排液管排出，解决了废水蒸发罐的换热器结垢不易清洗和处理的问题，大大的降低了系统需要化学清洗和人工清洗的频率和成本。
权利要求书

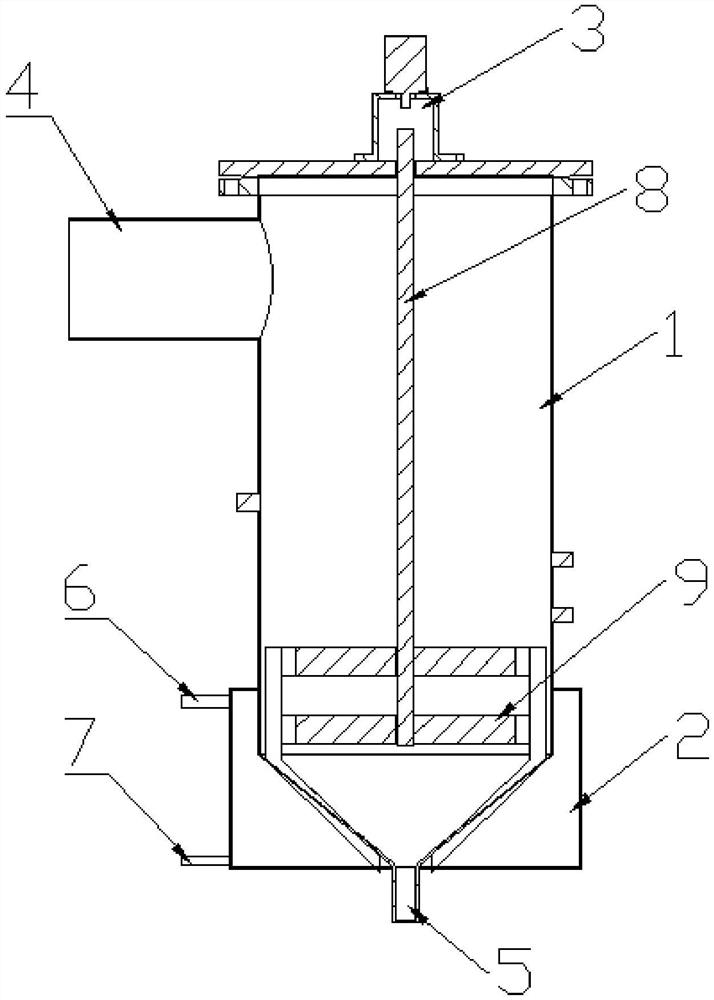

1.一种夹套式热泵废水蒸发罐结构，包括蒸发罐外桶(1)，其特征在于，所述蒸发罐外桶(1)的底部设置有加热夹套(2)，所述蒸发罐顶部的中心位置设置有刮刀电机(3)，所述刮刀电机(3)的转动轴上设置有刮刀驱动轴(8)伸入所述蒸发罐外桶(1)的内部，所述刮刀驱动轴(8)的末端设置有旋转刮刀(9)，所述旋转刮刀(9)位于所述蒸发罐外桶(1)内部的底部。
2.根据权利要求1所述的一种夹套式热泵废水蒸发罐结构，其特征在于，所述蒸发罐外桶(1)的底部为圆锥体且在其底部的中心设置有排液管(5)，所述旋转刮刀(9)的形状为矩形和三角形的组合型，与所述蒸发罐外桶(1)的底部相适配。
3.根据权利要求2所述的一种夹套式热泵废水蒸发罐结构，其特征在于，所述蒸发罐外桶(1)架设在所述加热夹套(2)上，所述加热夹套(2)的上部为内凹的空心结构，与所述蒸发罐外桶(1)的圆锥形底部相适配，且所述加热夹套(2)底部的中心位置设置有用以穿插所述排液管(5)的孔洞。
4.根据权利要求1所述的一种夹套式热泵废水蒸发罐结构，其特征在于，所述蒸发罐外桶(1)侧面的上部位置设置有蒸汽出口(4)。
5.根据权利要求1所述的一种夹套式热泵废水蒸发罐结构，其特征在于，所述加热夹套(2)侧面的上部位置和下部位置分别设置有冷媒进入口(6)和冷媒出口(7)。
6.根据权利要求1所述的一种夹套式热泵废水蒸发罐结构，其特征在于，所述加热夹套(2)的外层设置有一层保温棉。
7.根据权利要求1所述的一种夹套式热泵废水蒸发罐结构，其特征在于，所述加热夹套(2)通过加入冷媒释放热量给所述蒸发罐外桶(1)直接加热。
说明书
一种夹套式热泵废水蒸发罐结构
技术领域
本实用新型涉及废水蒸发罐领域，特别是一种夹套式热泵废水蒸发罐结构。
背景技术
在热泵式废水蒸发设备中，废水蒸发罐和废水的加热器一般是分离设计的，使用循环泵将废液凑到加热器中，加热后打回到废水蒸发罐中，循环往复。这样设计的原理是液体加热和液体蒸发分开进行，各自行驶自己的功能，不干涉。在使用热泵加热的换热器中，热源通常是压缩后的冷媒，废水换热器选用通用的壳管式换热器即可，市场通用的标准产品，设计和制造都相对容易。
该通常系统的设计缺点是废水热交换器会在工作一段时间后出现换热管沉积污染物问题，轻则影响换热效率，重则堵塞换热管，使其丧失循环换热功能。这个时候需要定期的对换热器进行化学清洗或者人工拆卸清洗。化学清洗带有二次化学清洗液污染问题，人工清洗带有费时费力高成本的问题。因此需要一种对加热过程进行改进，从而降低或者规避污染物加热后沉积的问题。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种夹套式热泵废水蒸发罐结构。
实现上述目的本实用新型的技术方案为，一种夹套式热泵废水蒸发罐结构，包括蒸发罐外桶，所述蒸发罐外桶的底部设置有加热夹套，所述蒸发罐顶部的中心位置设置有刮刀电机，所述刮刀电机的转动轴上设置有刮刀驱动轴伸入所述蒸发罐外桶的内部，所述刮刀驱动轴的末端设置有旋转刮刀，所述旋转刮刀位于所述蒸发罐外桶内部的底部。
作为本实用新型的进一步补充，所述蒸发罐外桶的底部为圆锥体且在其底部的中心设置有排液管，所述旋转刮刀的形状为矩形和三角形的组合型，与所述蒸发罐外桶的底部相适配。
作为本实用新型的进一步补充，所述蒸发罐外桶架设在所述加热夹套上，所述加热夹套的上部为内凹的空心结构，与所述蒸发罐外桶的圆锥形底部相适配，且所述加热夹套底部的中心位置设置有用以穿插所述排液管的孔洞。
作为本实用新型的进一步补充，所述蒸发罐外桶侧面的上部位置设置有蒸汽出口。
作为本实用新型的进一步补充，所述加热夹套侧面的上部位置和下部位置分别设置有冷媒进入口和冷媒出口。
作为本实用新型的进一步补充，所述加热夹套的外层设置有一层保温棉。
作为本实用新型的进一步补充，所述加热夹套通过加入冷媒释放热量给所述蒸发罐外桶直接加热。
其有益效果在于，本实用新型通过改进加热器的位置和结构，在蒸发罐外桶的内部设置了旋转刮刀，刮刀通过电机驱动刮除蒸发罐外桶侧壁及底部的污垢后从蒸发罐底部的排液管排出，并且加热夹套的设计可以直接对蒸发罐本体进行加热，加热效率更高，无需换热器，解决了废水蒸发罐的换热器结垢不易清洗和处理的问题，大大的降低了系统需要化学清洗和人工清洗的频率和成本。
发明人 （王利刚）
