申请日 20200326
公开（公告）日 20201218
IPC分类号 C02F1/40; B08B13/00
摘要
本实用新型属于隔油器领域，尤其是一种餐厨废水隔油器自动清洗装置，针对现有的隔油器在安装时不能够根据需要安装在合适的高度，降低了适用范围的问题，现提出如下方案，其包括隔油器，所述隔油器的下方设有底板，底板的顶部焊接有两个第一矩形板，第一矩形板的顶部开设有矩形槽，矩形槽内滑动安装有第二矩形板，两个第二矩形板的顶部均与隔油器的底部固定连接，两个第一矩形板相互靠近的一侧顶部焊接有同一个顶板，顶板的底部开设有滑槽和移动槽，滑槽和移动槽内分别滑动安装有滑板和移动板。本实用新型实用性好，隔油器在安装时能够根据需要安装在合适的高度，提高了适用的范围。
权利要求书

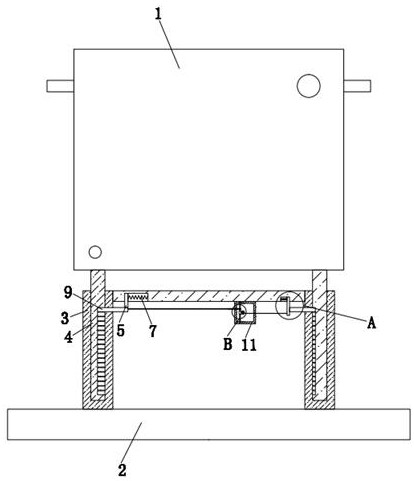

1.餐厨废水隔油器自动清洗装置，包括隔油器（1），其特征在于，所述隔油器（1）的下方设有底板（2），底板（2）的顶部焊接有两个第一矩形板（3），第一矩形板（3）的顶部开设有矩形槽，矩形槽内滑动安装有第二矩形板（4），两个第二矩形板（4）的顶部均与隔油器（1）的底部固定连接，两个第一矩形板（3）相互靠近的一侧顶部焊接有同一个顶板，顶板的底部开设有滑槽和移动槽，滑槽和移动槽内分别滑动安装有滑板（5）和移动板（6），滑板（5）和移动板（6）相互靠近的一侧分别焊接有第一弹簧（7）和第二弹簧（8），第一弹簧（7）和第二弹簧（8）相互靠近的一端分别焊接于滑槽和移动槽相互靠近的一侧内壁上，滑板（5）的底部焊接有第一板（9），移动板（6）的一侧焊接有第二板（10），两个第二矩形板（4）相互靠近的一侧分别开设有多个第一槽和多个第二槽，第一板（9）和第二板（10）分别与第一槽和第二槽相卡装，顶板的底部焊接有箱体（11），第一板（9）的一侧焊接有横板（12），横板（12）的一侧延伸至箱体（11）内，箱体（11）的顶部内壁和底部内壁上均开设有转槽，两个转槽内转动安装有同一个第一轴（13），第一轴（13）的外侧固定套设有齿轮（14），横板（12）的前侧固定连接有齿条（15），齿轮（14）与齿条（15）相啮合，第一轴（13）的外侧固定套设有蜗杆（16），箱体（11）的前侧内壁和后侧内壁上均开设有连接槽，两个连接槽内转动安装有同一个第二轴（17），第二轴（17）的外侧固定套设有蜗轮（18），蜗杆（16）与蜗轮（18）相啮合，第二轴（17）的外侧固定套设有绕绳轮，绕绳轮的外侧固定绕设有拉绳（19），拉绳（19）的一端与移动板（6）固定连接。
2.根据权利要求1所述的餐厨废水隔油器自动清洗装置，其特征在于，所述第一槽的长度大于第二槽的长度。
3.根据权利要求1所述的餐厨废水隔油器自动清洗装置，其特征在于，两个矩形槽相互靠近的一侧内壁上分别开设有第一侧孔和第二侧孔，第一板（9）和第二板（10）分别滑动安装于第一侧孔和第二侧孔内。
4.根据权利要求1所述的餐厨废水隔油器自动清洗装置，其特征在于，所述箱体（11）的一侧开设有第一通孔，横板（12）的一侧贯穿第一通孔。
5.根据权利要求1所述的餐厨废水隔油器自动清洗装置，其特征在于，所述箱体（11）的另一侧开设有第二通孔，拉绳（19）的一端贯穿第二通孔。
6.根据权利要求1所述的餐厨废水隔油器自动清洗装置，其特征在于，所述第一板（9）与第二板（10）的厚度相同。
说明书
餐厨废水隔油器自动清洗装置
技术领域
本实用新型涉及隔油器技术领域，尤其涉及一种餐厨废水隔油器自动清洗装置。
背景技术
隔油器其各项技术参数均按照国家标准《建筑给排水设计规范》（GB50015-2003）中第4.8.2A条对隔油器之规定的技术参数和要求设计的，从而大大提高了隔油器的除油效果，其内部构造更加突出了油水分离功能。隔油器适用于不同用户、不同场所各种食堂档口、营业餐厅使用。
目前的隔油器分为三个区，分别为杂物隔离区、除油区和达标污水区，现在的隔油器都能够定时对除油区内的油脂进行定时清洗，防止产生异味，但是现在的隔油器在安装时不能够根据需要安装在合适的高度，降低了适用的范围。
发明内容
本实用新型的目的是为了解决现有技术中存在隔油器在安装时不能够根据需要安装在合适的高度，降低了适用范围的缺点，而提出的餐厨废水隔油器自动清洗装置。
为了实现上述目的，本实用新型采用了如下技术方案：
餐厨废水隔油器自动清洗装置，包括隔油器，所述隔油器的下方设有底板，底板的顶部焊接有两个第一矩形板，第一矩形板的顶部开设有矩形槽，矩形槽内滑动安装有第二矩形板，两个第二矩形板的顶部均与隔油器的底部固定连接，两个第一矩形板相互靠近的一侧顶部焊接有同一个顶板，顶板的底部开设有滑槽和移动槽，滑槽和移动槽内分别滑动安装有滑板和移动板，滑板和移动板相互靠近的一侧分别焊接有第一弹簧和第二弹簧，第一弹簧和第二弹簧相互靠近的一端分别焊接于滑槽和移动槽相互靠近的一侧内壁上，滑板的底部焊接有第一板，移动板的一侧焊接有第二板，两个第二矩形板相互靠近的一侧分别开设有多个第一槽和多个第二槽，第一板和第二板分别与第一槽和第二槽相卡装，顶板的底部焊接有箱体，第一板的一侧焊接有横板，横板的一侧延伸至箱体内，箱体的顶部内壁和底部内壁上均开设有转槽，两个转槽内转动安装有同一个第一轴，第一轴的外侧固定套设有齿轮，横板的前侧固定连接有齿条，齿轮与齿条相啮合，第一轴的外侧固定套设有蜗杆，箱体的前侧内壁和后侧内壁上均开设有连接槽，两个连接槽内转动安装有同一个第二轴，第二轴的外侧固定套设有蜗轮，蜗杆与蜗轮相啮合，第二轴的外侧固定套设有绕绳轮，绕绳轮的外侧固定绕设有拉绳，拉绳的一端与移动板固定连接。
优选的，所述第一槽的长度大于第二槽的长度，由于蜗杆和蜗轮的存在，从而使得第一板在横向移动的距离大于第二板在横向移动的距离。
优选的，两个矩形槽相互靠近的一侧内壁上分别开设有第一侧孔和第二侧孔，第一板和第二板分别滑动安装于第一侧孔和第二侧孔内。
优选的，所述箱体的一侧开设有第一通孔，横板的一侧贯穿第一通孔。
优选的，所述箱体的另一侧开设有第二通孔，拉绳的一端贯穿第二通孔。
优选的，所述第一板与第二板的厚度相同，保证第一板和第二板能够同时分别卡入第一槽和第二槽内。
本实用新型中，所述餐厨废水隔油器自动清洗装置，将底板放置于规定的安装处，然后根据需要调节隔油器的高度，拉动横板，横板带动第一板进行移动，第一板带动滑板进行移动，滑板挤压第一弹簧，横板同时带动齿条进行移动，齿轮带动第一轴进行转动，第一轴带动蜗杆进行转动，蜗轮带动第二轴进行转动，第二轴带动绕绳轮进行转动，绕绳轮带动拉绳进行移动，使得拉绳绕在绕绳轮上，拉绳带动移动板进行移动，移动板挤压第二弹簧，移动板带动第二板进行移动，使得第一板和第二板分别移出第一槽和第二槽，拉动隔油器将隔油器调节至合适的高度，然后再松开横板，此时第一弹簧和第二弹簧由于自身的弹力分别带动滑板和移动板进行移动，使得第一板和第二板卡入第一槽和第二槽内。
本实用新型实用性好，隔油器在安装时能够根据需要安装在合适的高度，提高了适用的范围。
发明人 （戴云云）
