用于吸湿速干涤棉针织面料的印染废水循环处理装置

发布时间:2021-1-12 8:54:51  中国污水处理工程网

申请日 20200309

公开(公告)日 20201218

IPC分类号 C02F9/14; C02F103/30

摘要

本实用新型公开了一种用于吸湿速干涤棉针织面料的印染废水循环处理装置,包括废水处理系统和循环系统,废水处理系统与循环系统活动连接,将集水池的进水端设置过滤网,将水体中的絮状屋进行初步分离,将N型板设置为N型,可被N型卡沟拦截部分絮状物,具有较好的分离效果,将混凝沉淀池与MBR膜反应池连接,在混凝沉淀池加入反应药剂后,使废水产生物理反应并脱色进入MBR膜反应池,进一步的进行固液分离,使出水悬浮物和浊度大幅降低,确保整个处理系统的稳定性,将活性炭过滤罐与RO膜系统管道连接,由于RO膜的孔径极小,细菌不易穿过,根据不同生产环节的用水需求,进行分流回用,达到废水循环使用,生态环保的效果,起到废水可生化性的作用。


权利要求书

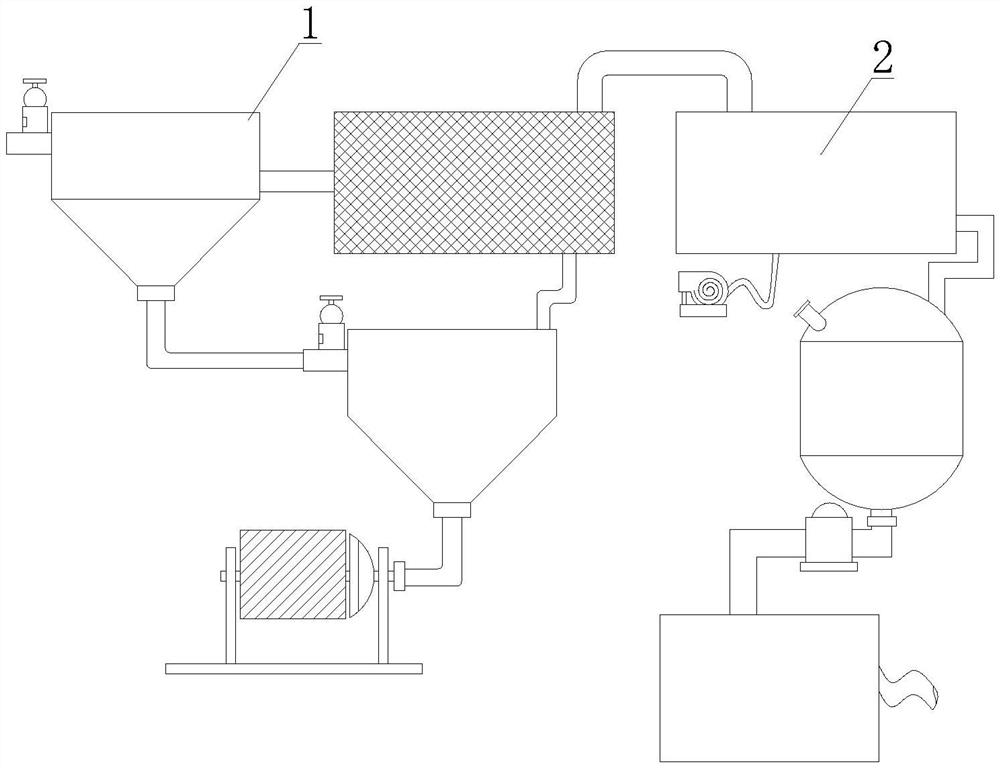

1.一种用于吸湿速干涤棉针织面料的印染废水循环处理装置,包括废水处理系统(1)和循环系统(2),废水处理系统(1)与循环系统(2)活动连接,其特征在于:所述废水处理系统(1)设置有集水池(11)、排水管道(12)、混凝沉淀池(13)、止水阀(14)、污泥池(15)和压滤机(16),集水池(11)通过排水管道(12)与混凝沉淀池(13)管道连接,集水池(11)的另一端安装有排水管道(12),排水管道(12)上设置有止水阀(14),集水池(11)通过排水管道(12)与污泥池(15)管道连接,污泥池(15)的一侧安装有压滤机(16);

所述循环系统(2)设置有MBR膜反应池(21)、鼓风机(22)、活性炭过滤罐(23)、压力桶(24)和RO膜系统(25),MBR膜反应池(21)的一侧安装有鼓风机(22),MBR膜反应池(21)与活性炭过滤罐(23)管道连接,活性炭过滤罐(23)通过压力桶(24)与RO膜系统(25)管道连接。

2.根据权利要求1所述的一种用于吸湿速干涤棉针织面料的印染废水循环处理装置,其特征在于:所述集水池(11)设置有过滤网(111)、过滤板(112)和N型板(113),集水池(11)的进水端设置有过滤网(111),过滤网(111)的同侧安装有过滤板(112),过滤板(112)与N型板(113)的一侧连接,N型板(113)的另一侧安装在集水池(11)的侧壁。

3.根据权利要求1所述的一种用于吸湿速干涤棉针织面料的印染废水循环处理装置,其特征在于:所述污泥池(15)设置有回形管道(151)和渗透孔(152),污泥池(15)的内部设置有回形管道(151),回形管道(151)的表面开设有渗透孔(152)。

4.根据权利要求1所述的一种用于吸湿速干涤棉针织面料的印染废水循环处理装置,其特征在于:所述MBR膜反应池(21)设置有反应膜(211)、曝气管(212)和曝气槽(213),MBR膜反应池(21)的内部一侧设置有反应膜(211),反应膜(211)通过曝气管(212)与曝气槽(213)对应连接。

5.根据权利要求1所述的一种用于吸湿速干涤棉针织面料的印染废水循环处理装置,其特征在于:所述活性炭过滤罐(23)设置有排气管(231)、放水管(232)、活性炭装置(233)和多孔滤板(234),活性炭过滤罐(23)的一端设置有排气管(231),活性炭过滤罐(23)的另一端安装有放水管(232),活性炭过滤罐(23)的内部一侧设置有活性炭装置(233),活性炭装置(233)的同侧设置有多孔滤板(234)。

6.根据权利要求1所述的一种用于吸湿速干涤棉针织面料的印染废水循环处理装置,其特征在于:所述RO膜系统(25)设置有集水管(251)、隔离网(252)、膜片支撑(253)、膜表面(254)和净水槽(255),RO膜系统(25)的内部设置有集水管(251),集水管(251)的外侧设置有隔离网(252),隔离网(252)的外侧设置有膜片支撑(253),膜片支撑(253)的外侧设置有膜表面(254),集水管(251)的一端与RO膜系统(25)的进水端连接,另一端与净水槽(255)连接。

说明书

一种用于吸湿速干涤棉针织面料的印染废水循环处理装置

技术领域

本实用新型涉及废水处理设备技术领域,具体为一种用于吸湿速干涤棉针织面料的印染废水循环处理装置。

背景技术

印染废水是各类纺织印染企业生产过程中排放的各类废水的总称。印染废水对环境和人类的危害引起了越来越多的关注,印染废水的控制和治理已经成为当前环境保护领域内的一项重大研究课题,目前常用的印染废水传统治理和回用工艺存在工艺流程长、运行成本较高,出水水质难达标、不稳定等缺点。

现如今印染废水循环处理装置,水体与絮状固体分离不充分,导致废水可生化性较差,出水悬浮物和浊度没有明显的降低,同时废水处理系统的不稳定的问题。

针对上述问题,提供一种用于吸湿速干涤棉针织面料的印染废水循环处理装置,解决水体与絮状固体分离不充分,导致废水可生化性较差,出水悬浮物和浊度没有明显的降低,同时废水处理系统的不稳定的问题。

实用新型内容

本实用新型的目的在于提供一种用于吸湿速干涤棉针织面料的印染废水循环处理装置,包括废水处理系统和循环系统,废水处理系统与循环系统活动连接,通过将集水池的进水端设置过滤网,可将废水体中的絮状固体进行初步分离,将N型板的版型设置为N型,可被N型卡沟拦截部分絮状固体,具有较好的分离效果,通过将混凝沉淀池与MBR膜反应池管道连接,在混凝沉淀池加入反应药剂后,使废水产生物理反应并脱色进入MBR膜反应池,进一步的进行固液分离,使出水悬浮物和浊度大幅降低,调节废水水质,提高废水处理的整体效果,确保整个处理系统的稳定性,将活性炭过滤罐与RO膜系统管道连接,由于RO膜的孔径极小,细菌不易穿过,可根据不同生产环节的用水需求,进行分质分流回用,达到了废水循环使用,生态环保的效果,起到废水可生化性的作用,从而解决了现有技术中水体与絮状固体分离不充分,导致废水可生化性较差,出水悬浮物和浊度没有明显的降低,同时废水处理系统的不稳定的问题。

为实现上述目的,本实用新型提供如下技术方案:一种用于吸湿速干涤棉针织面料的印染废水循环处理装置,包括废水处理系统和循环系统,废水处理系统与循环系统活动连接,所述废水处理系统设置有集水池、排水管道、混凝沉淀池、止水阀、污泥池和压滤机,集水池通过排水管道与混凝沉淀池管道连接,集水池的另一端安装有排水管道,排水管道上设置有止水阀,集水池通过排水管道与污泥池管道连接,污泥池的一侧安装有压滤机;

所述循环系统设置有MBR膜反应池、鼓风机、活性炭过滤罐、压力桶和 RO膜系统,MBR膜反应池的一侧安装有鼓风机,MBR膜反应池与活性炭过滤罐管道连接,活性炭过滤罐通过压力桶与RO膜系统管道连接。

优选的,所述集水池设置有过滤网、过滤板和N型板,集水池的进水端设置有过滤网,过滤网的同侧安装有过滤板,过滤板与N型板的一侧连接,N 型板的另一侧安装在集水池的侧壁。

优选的,所述污泥池设置有回形管道和渗透孔,污泥池的内部设置有回形管道,回形管道的表面开设有渗透孔。

优选的,所述MBR膜反应池设置有反应膜、曝气管和曝气槽,MBR膜反应池的内部一侧设置有反应膜,反应膜通过曝气管与曝气槽对应连接。

优选的,所述活性炭过滤罐设置有排气管、放水管、活性炭装置和多孔滤板,活性炭过滤罐的一端设置有排气管,活性炭过滤罐的另一端安装有放水管,活性炭过滤罐的内部一侧设置有活性炭装置,活性炭装置的同侧设置有多孔滤板。

优选的,所述RO膜系统设置有集水管、隔离网、膜片支撑、膜表面和净水槽,RO膜系统的内部设置有集水管,集水管的外侧设置有隔离网,隔离网的外侧设置有膜片支撑,膜片支撑的外侧设置有膜表面,集水管的一端与RO 膜系统的进水端连接,另一端与净水槽连接。

与现有技术相比,本实用新型的有益效果如下:

1.本用于吸湿速干涤棉针织面料的印染废水循环处理装置,通过将集水池的进水端设置过滤网,可将废水体中的絮状固体进行初步分离,将N型板的版型设置为N型,可被N型卡沟拦截部分絮状固体,具有较好的分离效果。

2.本用于吸湿速干涤棉针织面料的印染废水循环处理装置,通过将混凝沉淀池与MBR膜反应池管道连接,在混凝沉淀池加入反应药剂后,使废水产生物理反应并脱色进入MBR膜反应池,进一步的进行固液分离,使出水悬浮物和浊度大幅降低,调节废水水质,提高废水处理的整体效果,确保整个处理系统的稳定性。

3.本用于吸湿速干涤棉针织面料的印染废水循环处理装置,将活性炭过滤罐与RO膜系统管道连接,由于RO膜的孔径极小,细菌不易穿过,可根据不同生产环节的用水需求,进行分质分流回用,达到了废水循环使用,生态环保的效果,起到废水可生化性的作用。

发明人 (杨小仙)
