申请日 20200508
公开（公告）日 20201218
IPC分类号 B01D36/02; B01D29/35; B01D29/64; B01D24/02
摘要
本实用新型提供一种造纸用废水处理收集装置，包括设置在箱体上侧的连接管，所述连接管右端设置直筒并与直筒连通，所述直筒下端固定连接纤维过滤筒，所述纤维过滤筒下端固定连接上大下小布置的锥形管，所述锥形管下端固定连接带开关阀的排杂管，所述锥形管固定在箱体内部底端并延伸至箱体下端，所述纤维过滤筒内部中间位置活动安装转轴，所述转轴上端贯穿直筒并与直筒转动连接，所述纤维过滤筒内部右壁贴合柔性毛刷，所述柔性毛刷与转轴之间等距固定连接至少两个连接杆，该设计实现对纤维过滤筒内壁进行清理，有效防纤维过滤筒发生堵塞现象，提升过滤效率。
权利要求书

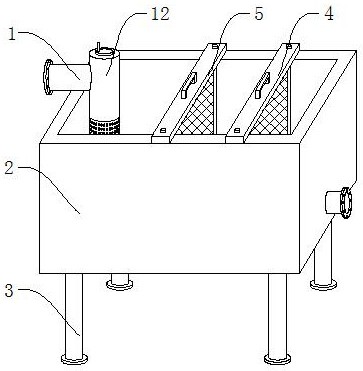

1.一种造纸用废水处理收集装置，其特征在于：包括箱体（2）以及固定在箱体（2）下端四个棱角位置的四个支撑柱（3），所述箱体（2）右侧内部设置活性炭过滤组件（4）以及棉絮过滤组件（5），所述棉絮过滤组件（5）右侧设置活性炭过滤组件（4），所述箱体（2）内部底端设置初级过滤组件（1）且初级过滤组件（1）延伸出箱体（2）上侧，所述初级过滤组件（1）右侧设置棉絮过滤组件（5）；
所述初级过滤组件（1）包括设置在箱体（2）上侧的连接管（11），所述连接管（11）右端设置直筒（12）并与直筒（12）连通，所述直筒（12）下端固定连接纤维过滤筒（13），所述纤维过滤筒（13）下端固定连接上大下小布置的锥形管（14），所述锥形管（14）下端固定连接带开关阀的排杂管（15），所述锥形管（14）固定在箱体（2）内部底端并延伸至箱体（2）下端，所述纤维过滤筒（13）内部中间位置活动安装转轴（16），所述转轴（16）上端贯穿直筒（12）并与直筒（12）转动连接，所述纤维过滤筒（13）内部右壁贴合柔性毛刷（17），所述柔性毛刷（17）与转轴（16）之间等距固定连接至少两个连接杆（18）。
2.根据权利要求1所述的一种造纸用废水处理收集装置，其特征在于：所述支撑柱（3）下端固定连接底盘且底盘下端粘接防滑垫。
3.根据权利要求1所述的一种造纸用废水处理收集装置，其特征在于：所述排杂管（15）下部环形外侧螺纹连接转环（151），所述转环（151）下端固定连接布料管（152），所述排杂管（15）下端延伸入布料管（152）内。
4.根据权利要求1所述的一种造纸用废水处理收集装置，其特征在于：所述箱体（2）下侧右端设置排水管且排水管与箱体（2）连通。
5.根据权利要求1所述的一种造纸用废水处理收集装置，其特征在于：所述活性炭过滤组件（4）包括设置在箱体（2）上端的挡板（41），所述挡板（41）下端固定连接外框（44）且外框（44）滑动连接在箱体（2）内壁上，所述外框（44）内部固定连接活性炭过滤板，所述外框（44）下部左端固定连接收集盒（43），所述活性炭过滤组件（4）与棉絮过滤组件（5）结构相同。
6.根据权利要求5所述的一种造纸用废水处理收集装置，其特征在于：所述箱体（2）右侧内部底端对称开设两个凹槽（22），所述箱体（2）内部前后两壁均对称开设两个滑槽（21）且滑槽（21）设置在凹槽（22）上端，所述外框（44）前后两端分别滑动连接在前后两侧的滑槽（21）内，所述收集盒（43）设置在凹槽（22）内。
7.根据权利要求5所述的一种造纸用废水处理收集装置，其特征在于：所述外框（44）外侧端开设有U型密封槽且U型密封槽内装配着U型密封垫（42），所述U型密封垫（42）设置在箱体（2）内壁上。
8.根据权利要求5所述的一种造纸用废水处理收集装置，其特征在于：所述挡板（41）上对称开设两个定位孔（45），所述箱体（2）上端前后两侧均固定连接两个定位柱且定位柱贯穿定位孔（45）。
说明书
一种造纸用废水处理收集装置
技术领域
本实用新型是一种造纸用废水处理收集装置，属于造纸技术领域。
背景技术
造纸是古代中国劳动人民的重要发明，分有机制和手工两种形式，机制是在造纸机上连续进行，将适合于纸张质量的纸浆，用水稀释至一定浓度，在造纸机的网部初步脱水，形成湿的纸页，再经压榨脱水，然后烘干成纸，在造纸过程中，会产生大量的造纸废水，而造纸废水中含有大量的纸浆纤维，假如不对纸浆纤维进行先处理，将有大量的纸浆流进废水后续处理系统中，会严重影响废水处理效果，同时造成纸浆浪费，随着科学技术的飞速发展，利用废水处理收集装置对纤维进行处理。
现有技术中造纸用废水处理收集装置常利用滤网对废水中纤维进行阻挡过滤，但是纤维常使滤网出现堵塞现象，会影响过滤效率，需要设计一种造纸用废水处理收集装置来解决上述问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种造纸用废水处理收集装置，以解决上述背景技术中提出的纤维常使滤网出现堵塞现象，会影响过滤效率的问题，本实用新型有效防纤维过滤筒发生堵塞现象，提升过滤效率。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种造纸用废水处理收集装置，包括箱体以及固定在箱体下端四个棱角位置的四个支撑柱，所述箱体右侧内部设置活性炭过滤组件以及棉絮过滤组件，所述棉絮过滤组件右侧设置活性炭过滤组件，所述箱体内部底端设置初级过滤组件且初级过滤组件延伸出箱体上侧，所述初级过滤组件右侧设置棉絮过滤组件，所述初级过滤组件包括设置在箱体上侧的连接管，所述连接管右端设置直筒并与直筒连通，所述直筒下端固定连接纤维过滤筒，所述纤维过滤筒下端固定连接上大下小布置的锥形管，所述锥形管下端固定连接带开关阀的排杂管，所述锥形管固定在箱体内部底端并延伸至箱体下端，所述纤维过滤筒内部中间位置活动安装转轴，所述转轴上端贯穿直筒并与直筒转动连接，所述纤维过滤筒内部右壁贴合柔性毛刷，所述柔性毛刷与转轴之间等距固定连接至少两个连接杆。
进一步地，所述支撑柱下端固定连接底盘且底盘下端粘接防滑垫。
进一步地，所述排杂管下部环形外侧螺纹连接转环，所述转环下端固定连接布料管，所述排杂管下端延伸入布料管内。
进一步地，所述箱体下侧右端设置排水管且排水管与箱体连通。
进一步地，所述活性炭过滤组件包括设置在箱体上端的挡板，所述挡板下端固定连接外框且外框滑动连接在箱体内壁上，所述外框内部固定连接活性炭过滤板，所述外框下部左端固定连接收集盒，所述活性炭过滤组件与棉絮过滤组件结构相同。
进一步地，所述箱体右侧内部底端对称开设两个凹槽，所述箱体内部前后两壁均对称开设两个滑槽且滑槽设置在凹槽上端，所述外框前后两端分别滑动连接在前后两侧的滑槽内，所述收集盒设置在凹槽内。
进一步地，所述外框外侧端开设有U型密封槽且U型密封槽内装配着U型密封垫，所述U型密封垫设置在箱体内壁上。
进一步地，所述挡板上对称开设两个定位孔，所述箱体上端前后两侧均固定连接两个定位柱且定位柱贯穿定位孔。
本实用新型的有益效果：本实用新型的一种造纸用废水处理收集装置。
1、通过初级过滤组件会将废水中的纤维进行初次过滤，再将废水输送到箱体内并沿着箱体向右流动，此时棉絮过滤组件以及活性炭过滤组件对废水进行多次过滤，提升过滤效果，实现了高效收集纤维的功能。
2、通过纤维过滤筒对废水进行初次过滤，使废水中大量的纤维被过滤汇集到锥形管内，在过滤过程中，利用转轴以及连接杆使柔性毛刷沿着纤维过滤筒内壁转动，实现对纤维过滤筒内壁进行清理，有效防纤维过滤筒发生堵塞现象，提升过滤效率。
3、利用挡板，使外框以及收集盒沿着箱体内壁向上移动，进而使活性炭过滤板从箱体内取出，便于清理。
发明人 （张长军;柴刘伟;）
