申请日 20200928
公开（公告）日 20201218
IPC分类号 C02F1/02; H02J7/35
摘要
本发明公开的一种通过太阳能电池消毒的废水处理装置，包括机箱，所述机箱内设有第一弹簧腔，所述第一弹簧腔内滑动连接有水箱，所述第一弹簧腔内设有连接于所述水箱下侧与所述第一弹簧腔底壁之间的第一顶压弹簧，所述机箱内设有伸入所述第一弹簧腔内且伸入所述水箱内的输入管，本发明相比于传统的太阳能电池板，首先，本发明把太阳能电池板和废水处理结合起来，废水通过太阳能电池板表面能通过太阳能电池板的温度来消毒灭菌，同时，太阳能板能通过废水较大的比热容来降温，从而延长太阳能板的寿命并提高发电效率，才外，本发明能自动通过废水的量来控制洗涤剂的量，从而降低成本。
权利要求书

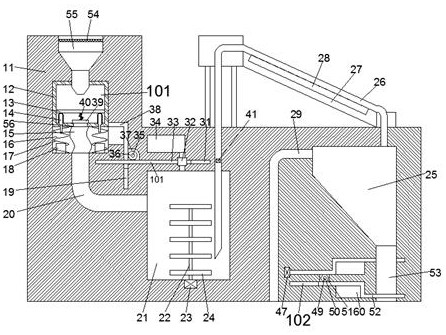

1.一种通过太阳能电池消毒的废水处理装置，包括机箱，其特征在于：所述机箱内设有第一弹簧腔，所述第一弹簧腔内滑动连接有水箱，所述第一弹簧腔内设有连接于所述水箱下侧与所述第一弹簧腔底壁之间的第一顶压弹簧，所述机箱内设有伸入所述第一弹簧腔内且伸入所述水箱内的输入管，所述输入管能把废水输送至所述水箱内，所述输入管内固设有用于物理过滤的过滤网，所述机箱内设有位于所述第一弹簧腔右下侧的洗涤腔，所述第一弹簧腔与所述洗涤腔之间连接有用于输送废水的输送管，所述水箱下侧设有开口，所述输送管上侧与所述开口下侧之间连接有软管，所述洗涤腔底壁内固设有电机，所述电机上侧的输出轴上固设有搅拌轴，所述搅拌轴上固设有搅拌棒，所述电机启动即可通过所述搅拌轴带动所述搅拌棒转动来搅拌进入所述洗涤腔内的废水所述机箱内设有能通过所述水箱内废水重量的变化来倾倒洗涤剂的洗涤装置，所述机箱上侧固设有太阳能架，所述太阳能架上固设有用于太阳能发电的太阳能电池，所述机箱内设有位于所述洗涤腔右侧的用于废水沉淀的沉淀池，所述沉淀池上侧设有贴紧于所述太阳能电池并伸入所述洗涤腔内的消毒管，所述消毒管接触于所述太阳能电池从而使所述消毒管内通过的废水给所述太阳能电池降温，同时所述消毒管内的废水能通过所述太阳能电池上的高温来消毒灭菌，所述消毒管内固设有用于把废水输送至所述沉淀池内的水泵，所述沉淀池左侧连接有用于输送出清水的输出管，所述沉淀池下侧设有收集废水沉淀物的沉淀管，所述机箱内设有能排出所述沉淀管内沉淀物的排出装置。
2.如权利要求1所述的一种通过太阳能电池消毒的废水处理装置，其特征在于：所述洗涤装置包括设于所述第一弹簧腔右侧的竖移动腔，所述竖移动腔内滑动连接有固定于所述水箱右侧的竖移动杆，所述洗涤腔上侧设有横移动腔，所述横移动腔内滑动连接有横移动杆，所述横移动腔与所述竖移动腔之间连接有第一中间腔，所述第一中间腔后壁内转动连接有第一中间轴，所述第一中间轴上固设有啮合连接于所述竖移动杆右侧齿面与所述横移动杆上侧齿面的第一中间齿轮，所述洗涤腔上侧设有用于存储洗涤剂的存储腔，所述存储腔与所述洗涤腔之间连接有洗涤管，所述洗涤管上转动连接有齿轮，且所述齿轮啮合连接于所述横移动杆前侧齿面，所述齿轮内呈环形分布设有第二弹簧腔，所述第二弹簧腔内滑动连接有挡板，所述第二弹簧腔内设有连接于所述第二弹簧腔内壁与所述挡板之间的第二顶压弹簧，所述洗涤管内壁上固设有以所述第二弹簧腔为中心上下对称的支架，两侧的所述支架之间固设有与所述挡板接触的固定柱。
3.如权利要求1所述的一种通过太阳能电池消毒的废水处理装置，其特征在于：所述水箱内设有能封闭住所述开口的活塞，所述水箱内滑动连接有移动板，所述活塞与所述移动板之间连接有锁链，所述水箱内滑动连接有伸出所述水箱外且在所述水箱内通过保护膜与液体隔离的接触杆，所述接触杆抵接于所述移动板，所述第一弹簧腔底壁内固设有位于所述接触杆下侧的凸板。
4.如权利要求1所述的一种通过太阳能电池消毒的废水处理装置，其特征在于：所述排出装置包括设于所述沉淀管左侧且上下对称的移动腔，所述移动腔内滑动连接有移动杆，两侧的所述移动腔之间连接有第二中间腔，所述第二中间腔后壁内转动连接有第二中间轴，所述第二中间轴上固设有啮合连接于所述移动杆侧面齿面的第二中间齿轮，且上侧的所述移动杆左侧连接有气缸。
说明书
一种通过太阳能电池消毒的废水处理装置
技术领域
本发明涉及太阳能电池散热领域，具体为一种通过太阳能电池消毒的废水处理装置。
背景技术
随着时代的发展，太阳能电池作为一种环保型发电工具已经广泛应用于居民的生活之中，太阳能电池能把太阳光转化为电能从而满足人类对电的需求，减小火力发电等发电方式的负荷。
但是，太阳能电池在光照下会受光照而变热，温度过高将导致太阳能电池的效率变差，同时缩短太阳能电池的寿命，如果通过遮光等方式来降温会减小发电效率，若采用电扇或冷却机来降温，经济效益为副，因此，需要设计一种能给太阳能电池降温的装置。
发明内容
技术问题：太阳能电池在光照下会受光照而变热，温度过高将导致太阳能电池的效率变差，同时缩短太阳能电池的寿命，需要设计一种能给太阳能电池降温的装置。
为解决上述问题，本例设计了一种通过太阳能电池消毒的废水处理装置，本例的一种通过太阳能电池消毒的废水处理装置，包括机箱，所述机箱内设有第一弹簧腔，所述第一弹簧腔内滑动连接有水箱，所述第一弹簧腔内设有连接于所述水箱下侧与所述第一弹簧腔底壁之间的第一顶压弹簧，所述机箱内设有伸入所述第一弹簧腔内且伸入所述水箱内的输入管，所述输入管能把废水输送至所述水箱内，所述输入管内固设有用于物理过滤的过滤网，所述机箱内设有位于所述第一弹簧腔右下侧的洗涤腔，所述第一弹簧腔与所述洗涤腔之间连接有用于输送废水的输送管，所述水箱下侧设有开口，所述输送管上侧与所述开口下侧之间连接有软管，所述洗涤腔底壁内固设有电机，所述电机上侧的输出轴上固设有搅拌轴，所述搅拌轴上固设有搅拌棒，所述电机启动即可通过所述搅拌轴带动所述搅拌棒转动来搅拌进入所述洗涤腔内的废水所述机箱内设有能通过所述水箱内废水重量的变化来倾倒洗涤剂的洗涤装置，所述机箱上侧固设有太阳能架，所述太阳能架上固设有用于太阳能发电的太阳能电池，所述机箱内设有位于所述洗涤腔右侧的用于废水沉淀的沉淀池，所述沉淀池上侧设有贴紧于所述太阳能电池并伸入所述洗涤腔内的消毒管，所述消毒管接触于所述太阳能电池从而使所述消毒管内通过的废水给所述太阳能电池降温，同时所述消毒管内的废水能通过所述太阳能电池上的高温来消毒灭菌，所述消毒管内固设有用于把废水输送至所述沉淀池内的水泵，所述沉淀池左侧连接有用于输送出清水的输出管，所述沉淀池下侧设有收集废水沉淀物的沉淀管，所述机箱内设有能排出所述沉淀管内沉淀物的排出装置。
其中，所述洗涤装置包括设于所述第一弹簧腔右侧的竖移动腔，所述竖移动腔内滑动连接有固定于所述水箱右侧的竖移动杆，所述洗涤腔上侧设有横移动腔，所述横移动腔内滑动连接有横移动杆，所述横移动腔与所述竖移动腔之间连接有第一中间腔，所述第一中间腔后壁内转动连接有第一中间轴，所述第一中间轴上固设有啮合连接于所述竖移动杆右侧齿面与所述横移动杆上侧齿面的第一中间齿轮，所述洗涤腔上侧设有用于存储洗涤剂的存储腔，所述存储腔与所述洗涤腔之间连接有洗涤管，所述洗涤管上转动连接有齿轮，且所述齿轮啮合连接于所述横移动杆前侧齿面，所述齿轮内呈环形分布设有第二弹簧腔，所述第二弹簧腔内滑动连接有挡板，所述第二弹簧腔内设有连接于所述第二弹簧腔内壁与所述挡板之间的第二顶压弹簧，所述洗涤管内壁上固设有以所述第二弹簧腔为中心上下对称的支架，两侧的所述支架之间固设有与所述挡板接触的固定柱。
有益地，所述水箱内设有能封闭住所述开口的活塞，所述水箱内滑动连接有移动板，所述活塞与所述移动板之间连接有锁链，所述水箱内滑动连接有伸出所述水箱外且在所述水箱内通过保护膜与液体隔离的接触杆，所述接触杆抵接于所述移动板，所述第一弹簧腔底壁内固设有位于所述接触杆下侧的凸板。
其中，所述排出装置包括设于所述沉淀管左侧且上下对称的移动腔，所述移动腔内滑动连接有移动杆，两侧的所述移动腔之间连接有第二中间腔，所述第二中间腔后壁内转动连接有第二中间轴，所述第二中间轴上固设有啮合连接于所述移动杆侧面齿面的第二中间齿轮，且上侧的所述移动杆左侧连接有气缸。
本发明的有益效果是：本发明相比于传统的太阳能电池板，首先，本发明把太阳能电池板和废水处理结合起来，废水通过太阳能电池板表面能通过太阳能电池板的温度来消毒灭菌，同时，太阳能板能通过废水较大的比热容来降温，从而延长太阳能板的寿命并提高发电效率，才外，本发明能自动通过废水的量来控制洗涤剂的量，从而降低成本。
发明人 （史超澈）
