申请日 20190618
公开（公告）日 20201218
IPC分类号 C02F9/14; C02F103/36; C02F101/16; C02F101/30
摘要
本发明公开了一种咪唑乙烟酸生产用废水处理设备，包括投加器、循环好氧生化反应罐、强化好氧生化反应罐、臭氧氧化反应罐和臭氧发生器，所述中和罐的一侧固定有投料管，且投料管的一端与投加器顶端的一侧连接，所述投加器的内部设置有单片机，所述中和罐的一侧设置有循环好氧生化反应罐，且循环好氧生化反应罐内部的一侧安装有第一过滤层，所述循环好氧生化反应罐的一侧安装有水泵。本发明通过在农药废水进行臭氧氧化处理之前先依次经过循环好氧生化反应罐以及强化好氧生化反应罐进行生化处理以去除农药废水中的可生化有机物以及氨氮，同时农药废水在进行臭氧氧化处理时，避免了可生化有机物对臭氧的消耗。
权利要求书

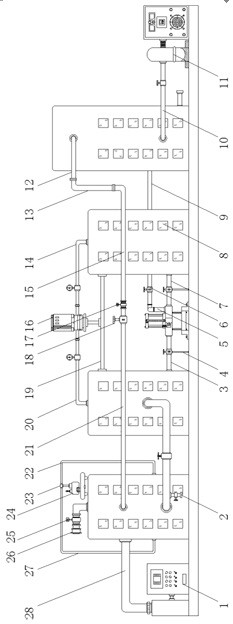

1.一种咪唑乙烟酸生产用废水处理设备，包括投加器（1）、循环好氧生化反应罐（42）、强化好氧生化反应罐（35）、臭氧氧化反应罐（36）和臭氧发生器（11），其特征在于：所述中和罐（43）的一侧固定有投料管（28），且投料管（28）的一端与投加器（1）顶端的一侧连接，所述投加器（1）的内部设置有单片机（44），所述中和罐（43）顶端的中间位置处固定有进水管（26），且进水管（26）上设置有第二流量计（25），所述中和罐（43）顶端的一侧安装有气泵（24），且气泵（24）的输出端安装有三通管（23），所述三通管（23）的一端固定有第一空气导管（22），且第一空气导管（22）的一端与中和罐（43）底端的另一侧连接，所述三通管（23）的另一端固定有第二空气导管（27），且第二空气导管（27）的一端与中和罐（43）底端的一侧连接，所述中和罐（43）的一侧设置有循环好氧生化反应罐（42），且循环好氧生化反应罐（42）内部的一侧安装有第一过滤层（41），所述循环好氧生化反应罐（42）底部的一端与滤水管（31）的一端固定连接，所述循环好氧生化反应罐（42）的一侧安装有水泵（33），且水泵（33）的输入端通过第一连接管（3）与循环好氧生化反应罐（42）底端的一侧连接，所述第一连接管（3）上设置有第三电磁阀（32），且第三电磁阀（32）的底端安装有第一支架（4），所述水泵（33）的一侧设置有强化好氧生化反应罐（35），且强化好氧生化反应罐（35）与循环好氧生化反应罐（42）之间固定有第二支架（19），所述第二支架（19）上安装有空气压缩机（16），且空气压缩机（16）底端一侧的输出端的通过第二空气输送管（20）与循环好氧生化反应罐（42）顶端的中间位置处连接，所述第二空气输送管（20）上设置有第二压力表（40），所述空气压缩机（16）底端另一侧的输出端通过第一空气输送管（14）与强化好氧生化反应罐（35）顶端的中间位置处连接，所述第一空气输送管（14）上设置有第一压力表（39），所述水泵（33）的输出端通过第三连接管（7）与强化好氧生化反应罐（35）底端的一侧连接，且第三连接管（7）上设置有第四电磁阀（34），所述强化好氧生化反应罐（35）的一侧设置有臭氧氧化反应罐（36），且臭氧氧化反应罐（36） 底端的一侧安装有出水管（37），所述臭氧氧化反应罐（36）顶部的一端固定有第一回流管（12），且第一回流管（12）的一端与第二回流管（13）的一端连接，所述第二回流管（13）的另一端与第三回流管（15）的一端连接，所述第三回流管（15）的另一端与第二电磁阀（18）的一侧连接，所述第三回流管（15）上靠近第二电磁阀（18）的一端设置有第一流量计（17），所述第二电磁阀（18）的另一侧通过第四回流管（21）与中和罐（43）一端靠近顶端的位置处连接，所述臭氧氧化反应罐（36）的一侧设置有臭氧发生器（11），且臭氧发生器（11）底端的一侧固定有供氧管（38），所述供氧管（38）的一端固定有第五连接管（10），且第五连接管（10）与臭氧氧化反应罐（36）底部的一端连接，所述水泵（33）的输出端上安装有第二连接管（5），且第二连接管（5）的另一端固定有第四连接管（9），所述第四连接管（9）上设置有第一电磁阀（6），所述第四连接管（9）的另一端与臭氧氧化反应罐（36）底部的另一端连接，所述中和罐（43）、循环好氧生化反应罐（42）、强化好氧生化反应罐（35）和臭氧氧化反应罐（36）的一端均匀设置有窥视窗（8），所述气泵（24）的输入端通过导线与单片机（44）的输出端电性连接，所述水泵（33）的输入端通过导线与单片机（44）的输出端电性连接，所述空气压缩机（16）的输入端通过导线与单片机（44）的输出端电性连接，所述臭氧发生器（11）的输入端通过导线与单片机（44）的输出端电性连接，所述第一电磁阀（6）的输入端通过导线与单片机（44）的输出端电性连接，所述第二电磁阀（18）的输入端通过导线与单片机（44）的输出端电性连接，所述第三电磁阀（32）的输入端通过导线与单片机（44）的输出端电性连接，所述第四电磁阀（34）的输入端通过导线与单片机（44）的输出端电性连接。
2.根据权利要求1所述的一种咪唑乙烟酸生产用废水处理设备，其特征在于：所述循环好氧生化反应罐（42）与第一过滤层（41）之间呈卡合结构。
3.根据权利要求1所述的一种咪唑乙烟酸生产用废水处理设备，其特征在于：所述中和罐（43）底端的内侧壁上安装有空气导板（29），且空气导板（29）的一侧均匀安装有空气喷头（30），所述空气喷头（30）关于中和罐（43）的中心线对称分布。
4.根据权利要求1所述的一种咪唑乙烟酸生产用废水处理设备，其特征在于：所述中和罐（43）的一端固定有滤水管（31），且滤水管（31）的一端设置有滤网栓（45）和排污管（2），所述滤网栓（45）上铰接有第二过滤层（46），所述滤网栓（45）与第二过滤层（46）之间呈拆卸安装结构。
5.根据权利要求1所述的一种咪唑乙烟酸生产用废水处理设备，其特征在于：所述中和罐（43）、循环好氧生化反应罐（42）、强化好氧生化反应罐（35）和臭氧氧化反应罐（36）的表面均涂覆有碳纤维抗腐蚀层。
6.根据权利要求1所述的一种咪唑乙烟酸生产用废水处理设备，其特征在于：所述滤网栓（45）与滤水管（31）之间呈焊接一体化结构。
说明书
一种咪唑乙烟酸生产用废水处理设备
技术领域
本发明涉及废水处理设备技术领域，具体为一种土壤通风修复装置。
背景技术
农药在农业生产中发挥了至关重要的作用，有力的推动了现代农业的发展，但是，在农业的生产过程中会产生大量的农业废水，据不完全统计，全国农药工业每年排放的农药废水约为十几亿吨，其中农药废水处理率不足百分之十，而处理达标的仅占已处理的百分之几。
农药废水具有如下几个特点：(1)有机物浓度高；(2)成分复杂，水质变化大；(3)盐含量高；(4)难降解有机物含量高。目前，企业通常先采用物化处理农药废水，以去除农药废水中的部分难降解有机物，并改善农药废水的可生化性，再采用常规生化系统对农药废水进行生化处理。
但是，由于农药废水的浓度较高，物化处理需要消耗大量的药剂，运行成本较高；同时，常规生化系统的活性污泥浓度低，生物耐药性差，生化系统易受冲击，因此，农药废水需要高倍稀释后才能引入生化系统进行生化处理，造成稀释水的浪费。
发明内容
本发明的目的在于提供一种咪唑乙烟酸生产用废水处理设备，以解决上述背景技术中提出的农药废水的浓度较高，物化处理需要消耗大量的药剂，运行成本较高，常规生化系统的活性污泥浓度低，生物耐药性差，生化系统易受冲击的问题。
为实现上述目的，本发明提供如下技术方案：一种咪唑乙烟酸生产用废水处理设备，包括投加器、循环好氧生化反应罐、强化好氧生化反应罐、臭氧氧化反应罐和臭氧发生器，所述中和罐的一侧固定有投料管，且投料管的一端与投加器顶端的一侧连接，所述投加器的内部设置有单片机，所述中和罐顶端的中间位置处固定有进水管，且进水管上设置有第二流量计，所述中和罐顶端的一侧安装有气泵，且气泵的输出端安装有三通管，所述三通管的一端固定有第一空气导管，且第一空气导管的一端与中和罐底端的另一侧连接，所述三通管的另一端固定有第二空气导管，且第二空气导管的一端与中和罐底端的一侧连接，所述中和罐的一侧设置有循环好氧生化反应罐，且循环好氧生化反应罐内部的一侧安装有第一过滤层，所述循环好氧生化反应罐底部的一端与滤水管的一端固定连接，所述循环好氧生化反应罐的一侧安装有水泵，且水泵的输入端通过第一连接管与循环好氧生化反应罐底端的一侧连接，所述第一连接管上设置有第三电磁阀，且第三电磁阀的底端安装有第一支架，所述水泵的一侧设置有强化好氧生化反应罐，且强化好氧生化反应罐与循环好氧生化反应罐之间固定有第二支架，所述第二支架上安装有空气压缩机，且空气压缩机底端一侧的输出端的通过第二空气输送管与循环好氧生化反应罐顶端的中间位置处连接，所述第二空气输送管上设置有第二压力表，所述空气压缩机底端另一侧的输出端通过第一空气输送管与强化好氧生化反应罐顶端的中间位置处连接，所述第一空气输送管上设置有第一压力表，所述水泵的输出端通过第三连接管与强化好氧生化反应罐底端的一侧连接，且第三连接管上设置有第四电磁阀，所述强化好氧生化反应罐的一侧设置有臭氧氧化反应罐，且臭氧氧化反应罐 底端的一侧安装有出水管，所述臭氧氧化反应罐的一端靠近顶端的位置处固定有第一回流管，且第一回流管的一端与第二回流管的一端连接，所述第二回流管的另一端与第三回流管的一端连接，所述第三回流管的另一端与第二电磁阀的一侧连接，所述第三回流管上靠近第二电磁阀的一端设置有第一流量计，所述第二电磁阀的另一侧通过第四回流管与中和罐一端靠近顶端的位置处连接，所述臭氧氧化反应罐的一侧设置有臭氧发生器，且臭氧发生器底端的一侧固定有供氧管，所述供氧管的一端固定有第五连接管，且第五连接管与臭氧氧化反应罐底部的一端连接，所述水泵的输出端上安装有第二连接管，且第二连接管的另一端固定有第四连接管，所述第四连接管上设置有第一电磁阀，所述第四连接管的另一端与臭氧氧化反应罐底部的另一端连接，所述中和罐、循环好氧生化反应罐、强化好氧生化反应罐和臭氧氧化反应罐的一端均匀设置有窥视窗，所述气泵的输入端通过导线与单片机的输出端电性连接，所述水泵的输入端通过导线与单片机的输出端电性连接，所述空气压缩机的输入端通过导线与单片机的输出端电性连接，所述臭氧发生器的输入端通过导线与单片机的输出端电性连接，所述第一电磁阀的输入端通过导线与单片机的输出端电性连接，所述第二电磁阀的输入端通过导线与单片机的输出端电性连接，所述第三电磁阀的输入端通过导线与单片机的输出端电性连接，所述第四电磁阀的输入端通过导线与单片机的输出端电性连接。
优选的，所述循环好氧生化反应罐与第一过滤层之间呈卡合结构。
优选的，所述中和罐底端的内侧壁上安装有空气导板，且空气导板的一侧均匀安装有空气喷头，所述空气喷头关于中和罐的中性线对称分布。
优选的，所述中和罐的一端固定有滤水管，且滤水管的一端设置有滤网栓和排污管，所述滤网栓上铰接有第二过滤层，所述滤网栓与第二过滤层之间呈拆卸安装结构。
优选的，所述中和罐、循环好氧生化反应罐、强化好氧生化反应罐和臭氧氧化反应罐的表面均涂覆有抗腐蚀层。
优选的，所述滤网栓与滤水管之间呈焊接一体化结构。
与现有技术相比，本发明的有益效果是：该咪唑乙烟酸生产用废水处理设备通过安装有循环好氧生化反应罐以及强化好氧生化反应罐，将农药废水中的可生化有机物以及氨氮去除，降低废水中可生化有机物以及氨氮，避免了可生化有机物对臭氧的消耗，通过安装有臭氧氧化反应罐，针对性地用于降解农药废水中的难生化有机物，降低了臭氧的投加量，进而节约了运行成本，同时，自臭氧氧化反应罐内排出的农药废水部分再回流入循环好氧生化反应罐内对自中和罐进入循环好氧生化反应罐内的农药废水进行稀释，无需额外加入稀释水，不仅降低了自中和罐进入循环好氧生化反应罐内的农药废水中的有毒有害物质的浓度，且解决了生化系统抗冲击力差的问题，通过安装有臭氧发生器，持续为臭氧氧化反应罐提供臭氧。
