申请日 20200417
公开（公告）日 20201218
IPC分类号 C02F1/461; C02F1/465; C02F101/30
摘要
本实用新型属于有机废水处理领域，具体公开了一种新型高效电催化氧化污水处理系统，本实用新型塔体内壁上设置有收渣槽，收渣槽设置在塔体内上方，可收集微气泡浮选出来的固体颗粒物，能够避免浮渣附着在阴、阳电极板上，严重影响电催化氧化的效果。污水从污水进料口，电解质溶液从电解质溶液进料口，进入到塔体内，塔体内设置有阳极板和阴极板，最大程度促进OH‑的生成及可溶有机物的分解。需要说明的是，塔体内设置有旋流进料装置，使得污水能够通过旋流进料方式进入到塔体内，最大限度增加OH‑与污水中有机物的接触面积，增加污水中有机物的分解速度，能够有效处理有机废水。
权利要求书

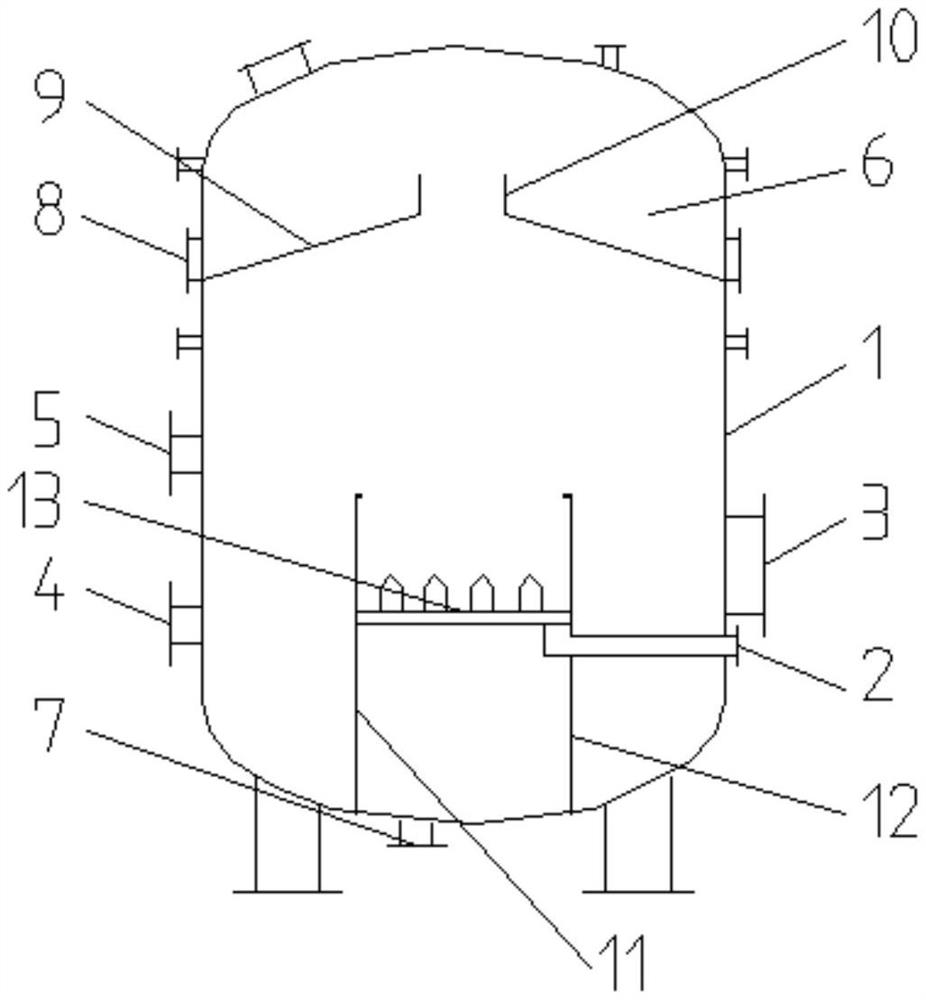

1.一种新型高效电催化氧化污水处理系统，其特征在于，包括：
塔体；
塔体一侧下方设置有污水进料口和电解质溶液进料口，另一侧下方第一回流口和第二回流口；
塔体内壁上设置有收渣槽，收渣槽设置在塔体内上方；
塔体底部设置有排水口；
塔体内设置有阳极板和阴极板；
排水口、污水进料口、第一回流口、第二回流口、电解质溶液进料口均设置有阀门。
2.根据权利要求1所述的新型高效电催化氧化污水处理系统，其特征在于，塔体为双层套筒，包括内套筒和外套筒，内套筒与外套筒内外相套、并密封为一整体；排水口设置在外套筒上；内套筒为筛筒。
3.根据权利要求1所述的新型高效电催化氧化污水处理系统，其特征在于，收渣槽包括与塔体内壁固定连接的第一环形板，第一环形板由塔体内壁与塔体内的方向倾斜向上。
4.根据权利要求3所述的新型高效电催化氧化污水处理系统，其特征在于，远离塔体内壁的环形板一端纵向设置有第一环形挡板。
5.根据权利要求4所述的新型高效电催化氧化污水处理系统，其特征在于，塔体上设置有排渣口，排渣口设置在与收渣槽相对应的塔体上，排渣口底部与第一环形板的上表面连接。
说明书
新型高效电催化氧化污水处理系统
技术领域
本实用新型属于有机废水处理领域，特别涉及一种新型高效电催化氧化污水处理系统。
背景技术
水资源污染是世界各国面临的急需解决的问题之一，水中污染物，尤其是工业生产中排放的高浓度有机污染物，危害大，有些污染物难以生物降解且对生化反应有抑制和毒害作用，兴起于20世纪80年代的高级氧化技术运用氧化剂、光电、催化剂，在反应中产生极强活性的自由基(如OH-)，使难降解有机污染物开环、断键、加成、取代、电子转移等，大分子难降解有机物变成易降解小分子物质，甚至直接生成二氧化碳和水达到无害化目的。目前高级氧化技术主要有湿式(催化)氧化、超临界水(催化)氧化、电化学(催化)氧化等。
其中电化学(催化)氧化污水处理技术是将电解技术与催化技术合为一体，在槽内两块电极板之间填充固体催化剂，污水流过装置时，在一定操作条件下，便会产生一定数量强氧化性能的羟基自由基(OH-)，污水中的有机污染物便会发生催化氧化分解生成二氧化碳和水。
但是，由于污水中悬浮物较多，处理过程中悬浮物容易附着在阴、阳电极板上，严重影响电催化氧化污水处理的效果。
实用新型内容
本实用新型提供了一种新型高效电催化氧化污水处理系统，能够避免浮渣附着在阴、阳电极板上，严重影响电催化氧化的效果。
本实用新型的技术方案是这样实现的：
一种新型高效电催化氧化污水处理系统，包括：
塔体；
塔体一侧下方设置有污水进料口和回流口，另一侧下方电解质溶液进料口；污水进料口设置在回流口下方；
塔体内壁上设置有收渣槽，收渣槽设置在塔体内上方；
塔体底部设置有排水口；
塔体内设置有阳极板和阴极板；
排水口、排渣口、污水进料口、回流口、电解质溶液进料口均设置有阀门。
进一步地，塔体为双层套筒，包括内套筒和外套筒，内套筒与外套筒内外相套、并密封为一整体；排水口设置在外套筒上；内套筒为筛筒。
进一步地，收渣槽包括与塔体内壁固定连接的第一环形板，第一环形板由塔体内壁与塔体内的方向倾斜向上。
进一步地，远离塔体内壁的环形板一端纵向设置有第一环形挡板。
进一步地，塔体上设置有排渣口，排渣口设置在与收渣槽相对应的塔体上，排渣口底部与第一环形板的上表面连接。
本实用新型提出了一种新型高效电催化氧化污水处理系统，具有以下优点：
1)本实用新型塔体内壁上设置有收渣槽，收渣槽设置在塔体内上方，可收集微气泡浮选出来的固体颗粒物，能够避免浮渣附着在阴、阳电极板上，严重影响电催化氧化的效果。
2)污水从污水进料口，电解质溶液从电解质溶液进料口，进入到塔体内，塔体内设置有阳极板和阴极板，最大程度促进OH-的生成及可溶有机物的分解。需要说明的是，塔体内设置有旋流进料装置，使得污水能够通过旋流进料方式进入到塔体内，最大限度增加OH-与污水中有机物的接触面积，增加污水中有机物的分解速度，能够有效处理有机废水。
3)结构简单，设计合理、使用方便。
发明人 （戴恩平）
