申请日 20200317
公开（公告）日 20201218
IPC分类号 C02F9/04
摘要
本实用新型属于废水处理领域，尤其是一种生活废水收集处理装置，针对现有的废水处理装置对废水的处理不彻底，且过滤装置在过滤废水时容易堵塞，造成过滤不彻底的问题，现提出如下方案，其包括过滤箱、处理箱和净化箱，所述过滤箱的一侧设有进水管，进水管的一端延伸至过滤箱内，所述过滤箱的一侧固定连接有第一电机，所述第一电机的输出上固定连接有转轴，所述转轴的一端延伸至过滤箱内并与过滤箱的一侧内壁转动连接，本实用新型结构合理，操作简单，通过使第一滤网纵向往复移动，有效的防止第一滤网发生堵塞，造成过滤不彻底，且通过处理箱和净化箱的共同作用下，使废水能够充分净化，方便后期回收利用。
权利要求书

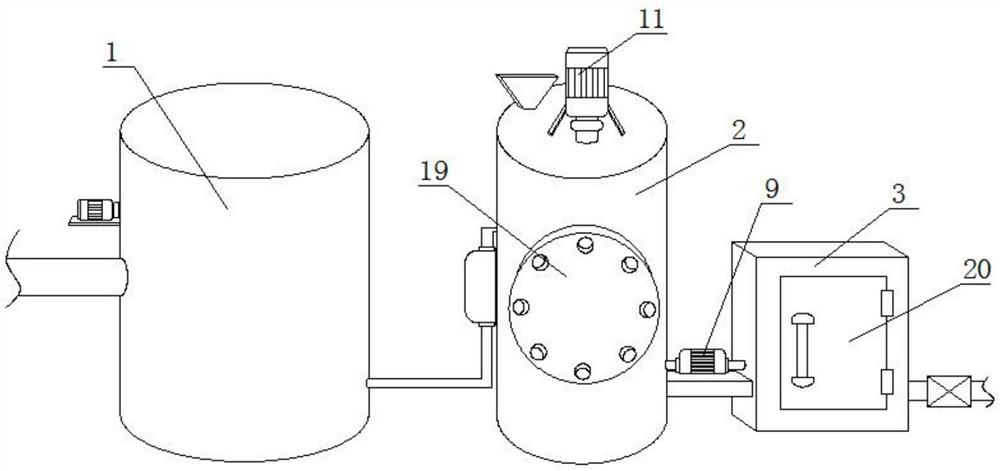

1.一种生活废水收集处理装置，包括过滤箱(1)、处理箱(2)和净化箱(3)，其特征在于，所述过滤箱(1)的一侧设有进水管，进水管的一端延伸至过滤箱(1)内，所述过滤箱(1)的一侧固定连接有第一电机(4)，所述第一电机(4)的输出上固定连接有转轴(5)，所述转轴(5)的一端延伸至过滤箱(1)内并与过滤箱(1)的一侧内壁转动连接，所述转轴(5)上固定套设有绕线轮(6)，所述绕线轮(6)上绕设有拉绳，所述过滤箱(1)内滑动连接有第一滤网(7)，拉绳的底端与第一滤网(7)的顶部固定连接，所述处理箱(2)的一侧固定连接有第一水泵(8)，所述第一水泵(8)的输入端延伸至过滤箱(1)内，所述第一水泵(8)的输出端延伸至处理箱(2)内，所述处理箱(2)上设有搅拌组件，所述处理箱(2)的顶部设有加药口，所述处理箱(2)的一侧内壁上固定连接有第二滤网(13)，所述处理箱(2)和净化箱(3)相互靠近的一侧固定连接有同一个支撑板，支撑板的顶部固定连接有第二水泵(9)，所述第二水泵(9)的输入端延伸至处理箱(2)内并与第二滤网(13)的一侧密封固定连接，所述第二水泵(9)的输出端延伸至净化箱(3)内，所述净化箱(3)的底部内壁上设有活性炭(10)，所述净化箱(3)的一侧密封固定连接有出水管，出水管上设有出水阀。
2.根据权利要求1所述的一种生活废水收集处理装置，其特征在于，所述搅拌组件包括固定连接在处理箱(2)顶部的第二电机(11)，所述第二电机(11)的输出轴上固定连接有搅拌轴(12)，所述搅拌轴(12)的底端延伸至处理箱(2)内并与处理箱(2)的底部内壁转动连接，所述搅拌轴(12)的两侧分别固定连接有多个搅拌杆。
3.根据权利要求1所述的一种生活废水收集处理装置，其特征在于，所述过滤箱(1)的顶部开设有开口，所述过滤箱(1)的顶部卡装有盖板(15)，所述过滤箱(1)的顶部对称滑动连接有两个卡销(14)，所述盖板(15)的两侧均开设有卡槽，所述卡销(14)与卡槽相卡装。
4.根据权利要求1所述的一种生活废水收集处理装置，其特征在于，所述处理箱(2)上设有第一箱门(19)，所述净化箱(3)上设有第二箱门(20)。
5.根据权利要求1所述的一种生活废水收集处理装置，其特征在于，所述过滤箱(1)的两侧内璧上均开设有滑槽(16)，所述第一滤网(7)的两侧分别延伸至两个滑槽(16)内并分别与两个滑槽(16)的一侧内壁滑动连接，两个滑槽(16)的底部内壁上均固定连接有伸缩杆(17)，两个伸缩杆(17)的顶端均与第一滤网(7)的底部固定连接。
6.根据权利要求5所述的一种生活废水收集处理装置，其特征在于，所述滑槽(16)的顶部内壁上固定连接有弹簧(18)，所述弹簧(18)的底端与第一滤网(7)的顶部固定连接。
说明书
一种生活废水收集处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种生活废水收集处理装置。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等，生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)，存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行，因此，生活污水排放前必须进行处理。
现有的废水处理装置对废水的处理不彻底，且过滤装置在过滤废水时容易堵塞，造成过滤不彻底，所以我们提出一种生活废水收集处理装置，用于解决上述提出的问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在现有的废水处理装置对废水的处理不彻底，且过滤装置在过滤废水时容易堵塞，造成过滤不彻底的缺点，而提出的一种生活废水收集处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种生活废水收集处理装置，包括过滤箱、处理箱和净化箱，所述过滤箱的一侧设有进水管，进水管的一端延伸至过滤箱内，所述过滤箱的一侧固定连接有第一电机，所述第一电机的输出上固定连接有转轴，所述转轴的一端延伸至过滤箱内并与过滤箱的一侧内壁转动连接，所述转轴上固定套设有绕线轮，所述绕线轮上绕设有拉绳，所述过滤箱内滑动连接有第一滤网，拉绳的底端与第一滤网的顶部固定连接，所述处理箱的一侧固定连接有第一水泵，所述第一水泵的输入端延伸至过滤箱内，所述第一水泵的输出端延伸至处理箱内，所述处理箱上设有搅拌组件，所述处理箱的顶部设有加药口，所述处理箱的一侧内壁上固定连接有第二滤网，所述处理箱和净化箱相互靠近的一侧固定连接有同一个支撑板，支撑板的顶部固定连接有第二水泵，所述第二水泵的输入端延伸至处理箱内并与第二滤网的一侧密封固定连接，所述第二水泵的输出端延伸至净化箱内，所述净化箱的底部内壁上设有活性炭，所述净化箱的一侧密封固定连接有出水管，出水管上设有出水阀，通过使第一滤网纵向往复移动，有效的防止第一滤网发生堵塞，造成过滤不彻底，且通过处理箱和净化箱的共同作用下，使废水能够充分净化，方便后期回收利用。
优选的，所述搅拌组件包括固定连接在处理箱顶部的第二电机，所述第二电机的输出轴上固定连接有搅拌轴，所述搅拌轴的底端延伸至处理箱内并与处理箱的底部内壁转动连接，所述搅拌轴的两侧分别固定连接有多个搅拌杆，通过第二电机使搅拌轴对废水和絮凝剂进行搅拌，使二者能够充分反应，凝剂可以使废水中的金属离子呈现絮状物，将废水进一步的净化。
优选的，所述过滤箱的顶部开设有开口，所述过滤箱的顶部卡装有盖板，所述过滤箱的顶部对称滑动连接有两个卡销，所述盖板的两侧均开设有卡槽，所述卡销与卡槽相卡装，通过滑动卡销，可以使两个卡销脱离卡槽的卡装，这样就可以将盖板打开，对第一滤网进行清理。
优选的，所述处理箱上设有第一箱门，所述净化箱上设有第二箱门，由于设置了第一箱门和第二箱门，可以分别将处理箱和净化箱打开，对处理箱内的絮状物进行清理和更换净化箱内的活性炭，方便快捷。
优选的，所述过滤箱的两侧内璧上均开设有滑槽，所述第一滤网的两侧分别延伸至两个滑槽内并分别与两个滑槽的一侧内壁滑动连接，两个滑槽的底部内壁上均固定连接有伸缩杆，两个伸缩杆的顶端均与第一滤网的底部固定连接，滑槽和伸缩杆可以使第一滤网能够平稳移动，不会发生位置偏移。
优选的，所述滑槽的顶部内壁上固定连接有弹簧，所述弹簧的底端与第一滤网的顶部固定连接，弹簧可以为第一滤网提供复位动力。
本实用新型中，所述一种生活废水收集处理装置，由于设置了第一电机，第一电机可以使转轴带动绕线轮往复转动，在拉绳的作用下，可以使第一滤网纵向往复移动，有效的防止第一滤网发生堵塞，造成过滤不彻底，通过第二电机使搅拌轴对废水和絮凝剂进行搅拌，使二者能够充分反应，凝剂可以使废水中的金属离子呈现絮状物，将废水进一步的净化，同时通过活性炭可以再一次对废水进行净化，使得废水能够充分净化，方便后期回收利用。
由于设置了卡销，通过滑动卡销，可以使两个卡销脱离卡槽的卡装，这样就可以将盖板打开，对第一滤网进行清理，由于设置了第一箱门和第二箱门，可以分别将处理箱和净化箱打开，对处理箱内的絮状物进行清理和更换净化箱内的活性炭，方便快捷。
本实用新型结构合理，操作简单，通过使第一滤网纵向往复移动，有效的防止第一滤网发生堵塞，造成过滤不彻底，且通过处理箱和净化箱的共同作用下，使废水能够充分净化，方便后期回收利用。
发明人 （薛春中）
