申请日 20200331
公开（公告）日 20201218
IPC分类号 C02F9/04; C02F103/38
摘要
本实用新型提供了一种含VCM的废水处理装置，属于化工设备技术领域。本废水处理装置包括絮凝池、平流池、固液分离结构和储水池，絮凝池内设置搅拌器、絮凝剂输入管和进水管，絮凝池和平流池之间通过一第一水位板相隔，固液分离结构包括设置在平流池远离第一水位板的侧壁上的导流板，导流板上连接有一位于储水池上方的滤网，滤网上方设置有刮料轮和提升轮，提升轮高于刮料轮，提升轮和刮料轮之间连接有一皮带，皮带的外侧面上等间距设置有若干刮板，滤网的末端设置有一出料板，导流板和出料板分别位于滤网的两侧，提升轮由一减速电机驱动。本实用新型具有成本低等优点。
权利要求书

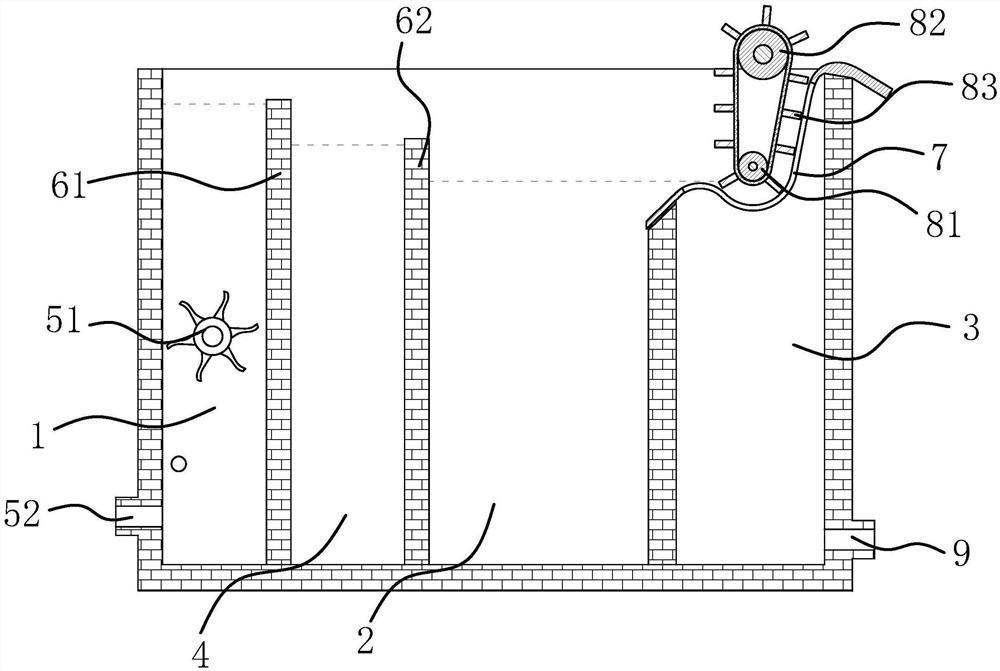

1.一种含VCM的废水处理装置，其特征在于，本废水处理装置包括絮凝池(1)、平流池(2)、固液分离结构和储水池(3)，所述絮凝池(1)内设置搅拌器(51)、絮凝剂输入管和进水管(52)，所述絮凝池(1)和平流池(2)之间通过一第一水位板(61)相隔，所述固液分离结构包括设置在平流池(2)远离第一水位板(61)的侧壁上的导流板，所述导流板上连接有一位于储水池(3)上方的滤网(7)，所述滤网(7)上方设置有刮料轮(81)和提升轮(82)，所述提升轮(82)高于刮料轮(81)，所述提升轮(82)和刮料轮(81)之间连接有一皮带，所述皮带的外侧面上等间距设置有若干刮板(83)，所述滤网(7)的末端设置有一出料板，所述导流板和出料板分别位于滤网(7)的两侧，所述提升轮(82)由一减速电机驱动。
2.根据权利要求1所述一种含VCM的废水处理装置，其特征在于，本废水处理装置还包括一缓流池(4)，所述缓流池(4)位于絮凝池(1)和平流池(2)之间，所述缓流池(4)和平流池(2)之间通过一第二水位板(62)相隔，所述第二水位板(62)低于第一水位板(61)。
3.根据权利要求1所述一种含VCM的废水处理装置，其特征在于，所述储水池(3)的底部设置由排水管(9)。
说明书
一种含VCM的废水处理装置
技术领域
本实用新型属于化工设备技术领域，涉及一种含VCM的废水处理装置。
背景技术
PVC树脂是通过对VCM进行聚合反应后制浆液，然后经过分离浆液中的VCM气体、干燥浆料后制得，VCM气体对大气污染严重，在生产过程各环节产生的废水中都含有一定量的VCM气体，由于废水中还含有的物质种类较多，一般采用多级处理的方式。
实用新型内容
本实用新型的目的是针对现有的技术存在的上述问题，提供一种含VCM的废水处理装置，本实用新型所要解决的技术问题是如何对废水中的VCM气体进行絮凝后分离，降低成本。
本实用新型的目的可通过下列技术方案来实现：一种含VCM的废水处理装置，其特征在于，本废水处理装置包括絮凝池、平流池、固液分离结构和储水池，所述絮凝池内设置搅拌器、絮凝剂输入管和进水管，所述絮凝池和平流池之间通过一第一水位板相隔，所述固液分离结构包括设置在平流池远离第一水位板的侧壁上的导流板，所述导流板上连接有一位于储水池上方的滤网，所述滤网上方设置有刮料轮和提升轮，所述提升轮高于刮料轮，所述提升轮和刮料轮之间连接有一皮带，所述皮带的外侧面上等间距设置有若干刮板，所述滤网的末端设置有一出料板，所述导流板和出料板分别位于滤网的两侧，所述提升轮由一减速电机驱动。
在上述的一种含VCM的废水处理装置中，本废水处理装置还包括一缓流池，所述缓流池位于絮凝池和平流池之间，所述缓流池和平流池之间通过一第二水位板相隔，所述第二水位板低于第一水位板。
在上述的一种含VCM的废水处理装置种，所述储水池的底部设置由排水管。
通过絮凝剂在絮凝池内与含有VCM的废水进行混合，形成悬浮絮凝物，进入缓流池后和平流池，在平流池内水流平稳，悬浮的絮凝物自流至水位较低的导流板处，由刮板和皮带组成的絮凝物提升组件将絮凝物提升至出料板，然后对絮凝物进行压饼干燥，絮凝物在滤网的作用下进行初步脱水。滤网与刮板的运行轨迹适配，使絮凝物不存留在滤网上，通过滤网和刮板的结构，可以使絮凝物在不被搅散的情况下进行固液分离，具有较高的分离纯度；絮凝剂和搅拌器未现有常规手段，在此不予赘述。
设置平流池和缓流池，能够使水流连续，且不会对平流池内的水面造成较大的波动和冲击，以免絮凝物被分散后重新溶入水中。
发明人 （张勇;刘奕斌;凌春燕;韦海晋;于方忠;）
