申请日 20200430
公开（公告）日 20201218
IPC分类号 B01D29/03; B01D29/64; B01D29/94
摘要
本实用新型提供一种废水处理用砂水分离装置，包括砂水分离装置本体，所述砂水分离装置本体包括桶体，所述桶体的底部焊接有连接部，所述连接部的底部焊接有底座，所述桶体的顶部设置有桶盖，所述桶盖上设置有安装座，所述安装座上安装有电机，所述电机的一侧安装有排水管，所述排水管上设置有开孔，所述连接部上设置有进水管，所述底座的一侧设置有进气管，所述底座的底部安装有排污管，所述电机上设置有输出杆，所述输出杆的顶部设置有安装块，该废水处理用砂水分离装置通过进水管向上注水与过滤板相配合，过滤板将内部的泥沙过滤，通过毛刷杆对过滤板进行清理，有效避免在使用时发生的堵塞，提高工作效率。
权利要求书

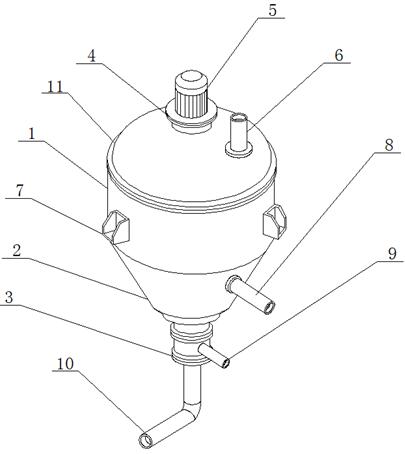

1.一种废水处理用砂水分离装置，包括砂水分离装置本体，其特征在于：所述砂水分离装置本体包括桶体（1），所述桶体（1）的底部焊接有连接部（2），所述连接部（2）的底部焊接有底座（3），所述桶体（1）的顶部设置有桶盖（11），所述桶盖（11）上设置有安装座（4），所述安装座（4）上安装有电机（5），所述电机（5）的一侧安装有排水管（6），所述排水管（6）上设置有开孔（15），所述连接部（2）上设置有进水管（8），所述底座（3）的一侧设置有进气管（9），所述底座（3）的底部安装有排污管（10），所述电机（5）上设置有输出杆（14），所述输出杆（14）的顶部设置有安装块（16），所述安装块（16）上安装有毛刷杆（17），所述桶体（1）的内部设置有过滤板（18），所述输出杆（14）通过轴承及密封轴与输出杆（14）相配合。
2.根据权利要求1所述的一种废水处理用砂水分离装置，其特征在于：所述安装块（16）的底部安装有螺旋桨（19），所述连接部（2）的内部设置有斜板（13），所述斜板（13）与底座（3）相配合。
3.根据权利要求1所述的一种废水处理用砂水分离装置，其特征在于：所述排污管（10）的一端设置有固定块（12），所述固定块（12）通过密封圈（22）固定在底座（3）的内部，所述固定块（12）上设置有通孔（21），所述通孔（21）与进气管（9）相配合。
4.根据权利要求1所述的一种废水处理用砂水分离装置，其特征在于：所述进水管（8）呈环形安装在过滤板（18）的底部，所述进水管（8）上设置有开口（20）。
5.根据权利要求1所述的一种废水处理用砂水分离装置，其特征在于：所述毛刷杆（17）上设置有毛刷，所述毛刷与过滤板（18）相配合。
6.根据权利要求1所述的一种废水处理用砂水分离装置，其特征在于：所述桶体（1）上焊接有固定座（7），所述固定座（7）上设置有固定孔。
说明书
一种废水处理用砂水分离装置
技术领域
本实用新型涉及废水处理设备领域，具体为一种废水处理用砂水分离装置。
背景技术
砂水分离器是沉砂池除砂系统的配套设备，其作用是将从沉砂池排出的砂水混合液进行砂水分离，现有技术中的池体中通常设置有一根沉砂排砂管，该排砂管上端通过管道与砂水分离器的集水槽相连，下端延伸至旋流沉砂池底部，然而，在工作中，排砂管经常出现堵塞现象，需频繁采用人工清堵，增加了人工成本和工作时间，降低了砂水的分离效率，另外，传统污水处理工艺中大多采用沉砂、除砂分体式设计，即沉砂装置与砂水分离装置分开设置，占地面积大，工作效率低，功能单一。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种废水处理用砂水分离装置，以解决上述背景技术中提出的问题,本实用新型结构新颖，使用的同时能够通过过滤板与毛刷杆相配合快速实现砂水分离。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种废水处理用砂水分离装置，包括砂水分离装置本体，所述砂水分离装置本体包括桶体，所述桶体的底部焊接有连接部，所述连接部的底部焊接有底座，所述桶体的顶部设置有桶盖，所述桶盖上设置有安装座，所述安装座上安装有电机，所述电机的一侧安装有排水管，所述排水管上设置有开孔，所述连接部上设置有进水管，所述底座的一侧设置有进气管，所述底座的底部安装有排污管，所述电机上设置有输出杆，所述输出杆的顶部设置有安装块，所述安装块上安装有毛刷杆，所述桶体的内部设置有过滤板，所述输出杆通过轴承及密封轴与输出杆相配合。
作为本实用新型的一种优选实施方式，所述安装块的底部安装有螺旋桨，所述连接部的内部设置有斜板，所述斜板与底座相配合。
作为本实用新型的一种优选实施方式，所述排污管的一端设置有固定块，所述固定块通过密封圈固定在底座的内部，所述固定块上设置有通孔，所述通孔与进气管相配合。
作为本实用新型的一种优选实施方式，所述进水管呈环形安装在过滤板的底部，所述进水管上设置有开口。
作为本实用新型的一种优选实施方式，所述毛刷杆上设置有毛刷，所述毛刷与过滤板相配合。
作为本实用新型的一种优选实施方式，所述桶体上焊接有固定座，所述固定座上设置有固定孔。
本实用新型的有益效果：本实用新型的一种废水处理用砂水分离装置，包括桶体；连接部；底座；安装座；电机；排水管；固定座；进水管；进气管；排污管；桶盖；固定块；斜板；输出杆；开孔；安装块；毛刷杆；过滤板；螺旋桨；开口；通孔；密封圈。
1.该废水处理用砂水分离装置通过进水管向上注水与过滤板相配合，过滤板将内部的泥沙过滤，通过毛刷杆对过滤板进行清理，有效避免在使用时发生的堵塞，提高工作效率。
2.该废水处理用砂水分离装置通过毛刷杆将过滤网上的泥沙去除，并掉落在底部，通过螺旋桨向下挤压，通过排污管快速的排出，通过进气管与通孔相配合提供所需的风流，使用便捷。
3.该废水处理用砂水分离装置结构简单，设计合理，满足不同情况下的使用，功能多样。
发明人（郭新成;黄文韬;）
