申请日 20200403
公开（公告）日 20201218
IPC分类号 G01N33/18; G01N27/06; G01N27/26; G01N1/14
摘要
一种工业废水水质在线监测及水样采集装置，箱体上设置有外层箱门，箱体上还设置有内层箱门；所述的内层箱门上设置有水质在线变送器；所述的箱体内还设置有可编程控制器、物联网模块、取样水泵和采样水瓶，所述的水质在线变送器通过RS485通讯方式连接至物联网模块；所述的可编程控制器通过RS485通讯方式连接至物联网模块；所述的物联网模块连接至污水处理监控平台；所述的取样水泵连接至采样水瓶，所述的取样水泵连接至可编程控制器。本实用新型解决了废水治理企业对废水收集排放的水质实时监测及水质超标后采样留存取证的问题，避免了对污水集中处理站的运行产生的不利影响。
权利要求书

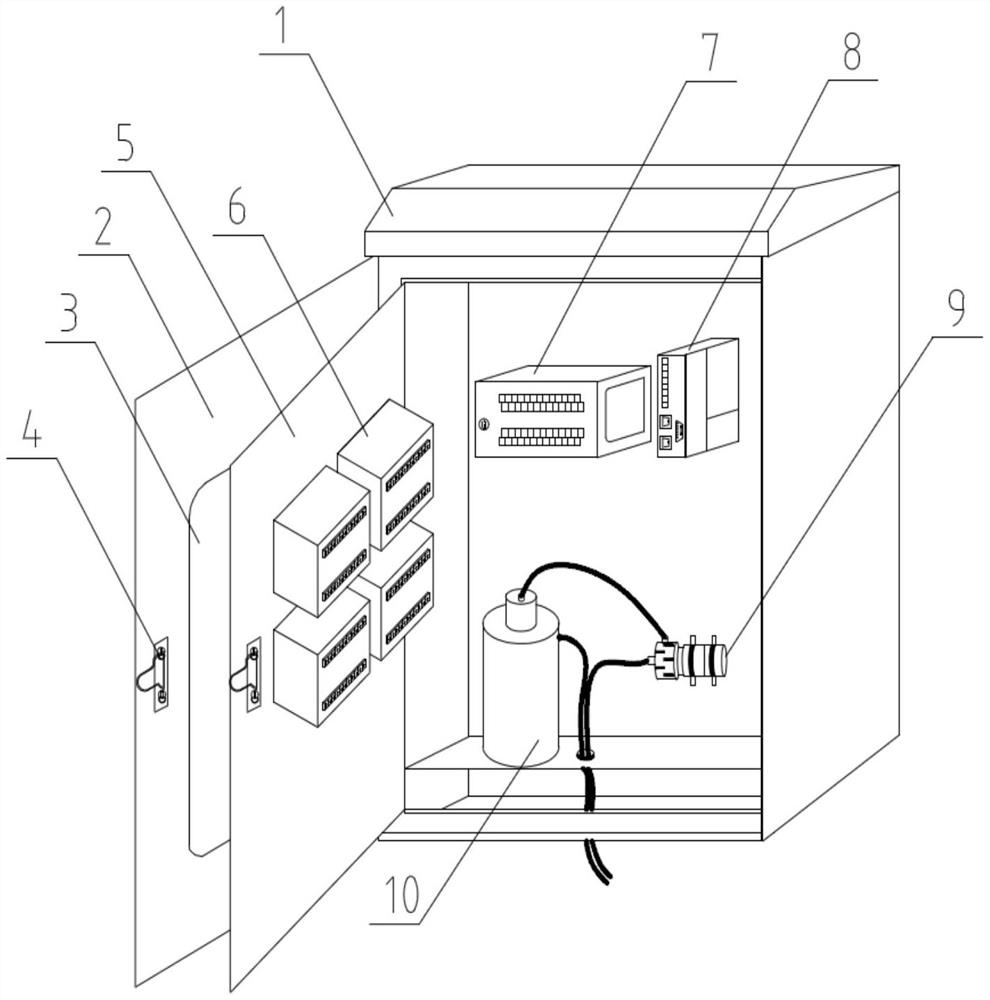

1.一种工业废水水质在线监测及水样采集装置，其特征在于，包括箱体(1)、外层箱门(2)、内层箱门(5)、水质在线变送器(6)、可编程控制器(7)、物联网模块(8)、取样水泵(9)、采样水瓶(10)，所述的箱体(1)上设置有外层箱门(2)，所述的箱体上还设置有内层箱门(5)；所述的内层箱门(5)上设置有水质在线变送器(6)；所述的箱体(1)内还设置有可编程控制器(7)、物联网模块(8)、取样水泵(9)和采样水瓶(10)，所述的水质在线变送器(6)通过RS485通讯方式连接至物联网模块(8)；所述的可编程控制器(7)通过RS485通讯方式连接至物联网模块(8)；所述的物联网模块(8)连接至污水处理监控平台；所述的取样水泵(9)连接至采样水瓶(10)，所述的取样水泵(9)连接至可编程控制器(7)。
2.根据权利要求1所述的工业废水水质在线监测及水样采集装置，其特征在于，所述的外层箱门(2)上设置有观察窗(3)和机械锁(4)。
3.根据权利要求2所述的工业废水水质在线监测及水样采集装置，其特征在于，所述的外层箱门(2)、观察窗(3)、机械锁(4)均由防雨防腐材料制成。
4.根据权利要求1所述的工业废水水质在线监测及水样采集装置，其特征在于，所述物联网模块(8)采集的数据通过无线网络传输至污水处理监控平台。
说明书
一种工业废水水质在线监测及水样采集装置
技术领域
本实用新型涉及废水监测领域，尤其涉及一种工业废水水质在线监测及水样采集装置。
背景技术
目前，根据国家相关部门要求，电子电镀行业大多采用整合入园、集中治污的发展模式，众多企业搬入产业园区，工业废水通过园区管网统一收集，统一处理。而工业废水种类繁多，成分复杂，处理难度相当大，如何做到稳定达标排放从而减少对环境的危害成为业界乃至全社会共同探讨的内容和追求的目标。污水站都有设计容量和负荷要求，正常情况下，园区各企业的废水按照不同污染物种类分类收集排放，超标废水不允许排入收集管网。实际操作中，部分企业存在混排、超排，污水站面临超负荷运行，处理环节难以做到达标排放，等到处理环节出现异常再追查处理已经为时已晚。所以，废水收集环节的管控也显得尤为重要，需要对各企业废水排放口水质实行实时监测，发现排放异常要及时处理应对，避免对污水集中处理站的运行产生不利影响。因此，发明一种工业废水水质在线监测及水样采集装置很重要。
实用新型内容
本实用新型的目的是提供一种工业废水水质在线监测及水样采集装置，解决废水治理企业对废水收集排放的水质实时监测及水质超标后采样留存取证的问题，避免对污水集中处理站的运行产生不利影响。
本实用新型解决其技术问题所采用的技术方案是：
一种工业废水水质在线监测及水样采集装置，包括箱体、外层箱门、内层箱门、水质在线变送器、可编程控制器、物联网模块、取样水泵、采样水瓶，所述的箱体上设置有外层箱门，所述的箱体上还设置有内层箱门；所述的内层箱门上设置有水质在线变送器；所述的箱体内还设置有可编程控制器、物联网模块、取样水泵和采样水瓶，所述的水质在线变送器通过RS485通讯方式连接至物联网模块；所述的可编程控制器通过RS485通讯方式连接至物联网模块；所述的物联网模块连接至污水处理监控平台；所述的取样水泵连接至采样水瓶，所述的取样水泵连接至可编程控制器。
进一步地，为了便于观察箱体内部仪表的实时数值，以及防止无权限人员进行不必要的箱内操作，提高本装置的安全防护性，所述的外层箱门上设置有观察窗和机械锁。
进一步地，为了外层箱门、观察窗、机械锁的防雨防腐，延长使用寿命，所述的外层箱门、观察窗、机械锁均由防雨防腐材料制成。
进一步地，为了便于污水处理监控平台与物联网模块之间的数据通讯，减少布线成本，所述物联网模块采集的数据通过无线网络传输至污水处理监控平台。
本实用新型提供的系统，可采集废水水质参数数据，通过物联网模块传输至污水站后台服务器进行数据综合对比，后台预设废水水质超标上限值，实时值超过上限值后将同时采取客户端文字警报、水样采集、截流等多种应对措施，为达标排放提供可靠的前端保障。系统能对水质实现多参数在线实时监测、水质超标后采取多种及时应对措施、超标后自动采集水样留存取证、运行稳定可靠、可扩展性强的特点，适用于各种工业废水排放口的水质实时监测。
发明人 （梁康祜;罗小龙;林国宁;陈浩斌;）
