申请日 20200418
公开（公告）日 20201218
IPC分类号 C02F9/04
摘要
本实用新型公开了一种高浓度废水处理装置，包括处理池、反应池和沉淀池，沉淀池上设置有出水管，处理池与反应池之间设置有第一抽水泵，第一抽水泵上连接有与处理池连通的第一抽水管及与反应池连通的第一输水管，反应池与沉淀池之间设置有第二抽水泵，第二抽水泵上连接有与反应池连通的第二抽水管及与沉淀池连通的第二输水管，处理池内部设置有过滤组件，过滤组件包括滑动连接在处理池内部的过滤罩。本实用新型的有益效果：本实用新型可通过推杆伸长并通过推升座推动进水口，使得过滤罩随之上升直至伸出处理池外部，则可方便地对堆积在过滤罩内底壁上的大颗粒杂质进行清理，从而使得清理操作变得轻松简单。
权利要求书

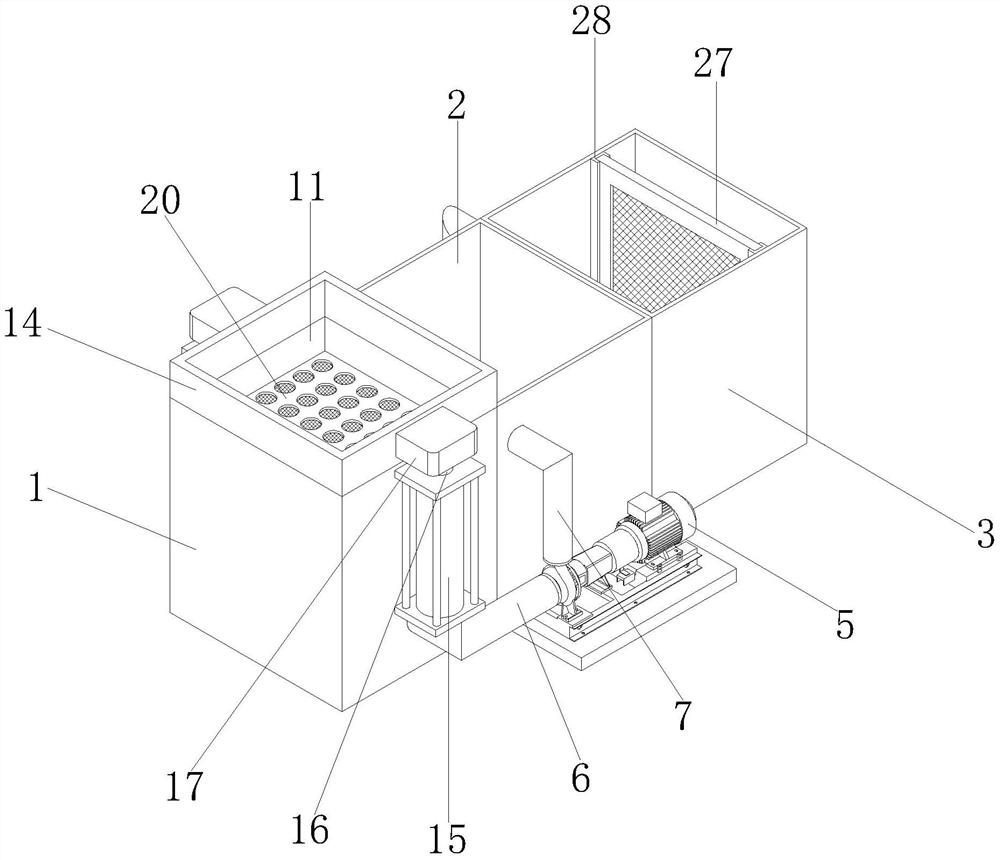

1.一种高浓度废水处理装置，包括处理池(1)、反应池(2)和沉淀池(3)，所述沉淀池(3)上设置有出水管(4)，其特征在于：所述处理池(1)与反应池(2)之间设置有第一抽水泵(5)，所述第一抽水泵(5)上连接有与处理池(1)连通的第一抽水管(6)及与反应池(2)连通的第一输水管(7)，所述反应池(2)与沉淀池(3)之间设置有第二抽水泵(8)，所述第二抽水泵(8)上连接有与反应池(2)连通的第二抽水管(9)及与沉淀池(3)连通的第二输水管(10)，所述处理池(1)内部设置有过滤组件，所述过滤组件包括滑动连接在处理池(1)内部的过滤罩(11)，所述过滤罩(11)底壁上开设有若干过滤孔(12)，所述过滤孔(12)内部均设置有第一过滤网(13)，所述过滤罩(11)顶部设置有进水口(14)，所述处理池(1)的两侧外壁上均设置有气缸(15)，所述气缸(15)的推杆(16)上均连接有推升座(17)，所述推升座(17)远离推杆(16)的一端均固定在进水口(14)的外侧壁上。
2.根据权利要求1所述的一种高浓度废水处理装置，其特征在于：所述过滤罩(11)的两侧外壁上均设置有滑块(18)，所述处理池(1)的两侧内壁上均竖向开设有用于滑块(18)滑动的滑槽(19)。
3.根据权利要求1所述的一种高浓度废水处理装置，其特征在于：所述过滤罩(11)内部设置有过滤板(20)，所述过滤板(20)上开设有若干通孔(21)，所述通孔(21)的孔径大于过滤孔(12)的孔径。
4.根据权利要求3所述的一种高浓度废水处理装置，其特征在于：所述过滤罩(11)侧壁上开设有用于过滤板(20)插入的插口(22)，所述插口(22)两侧内壁上均开设有延伸至过滤罩(11)内部的限位槽(23)，所述过滤板(20)两侧均设置有用于卡入限位槽(23)内部的限位块(24)。
5.根据权利要求3所述的一种高浓度废水处理装置，其特征在于：所述过滤板(20)上开设有插槽(25)，所述插槽(25)内部设置有若干第二过滤网(26)，所述第二过滤网(26)的网眼孔径大于第一过滤网(13)的网眼孔径。
6.根据权利要求1所述的一种高浓度废水处理装置，其特征在于：所述沉淀池(3)内部设置有活性炭吸附网(27)。
7.根据权利要求6所述的一种高浓度废水处理装置，其特征在于：所述沉淀池(3)的两侧内壁上均设置有用于活性炭吸附网(27)两侧插入的插轨(28)。
说明书
一种高浓度废水处理装置
技术领域
本实用新型涉及废水处理设备技术领域，具体为一种高浓度废水处理装置。
背景技术
随着工业技术的迅猛发展，工业生产中排放的污染物的数量和种类与日俱增，使有限的水资源受到严重的污染。其中，高浓度有机废水对环境水体的污染程度较大，属于难处理的工业废水之一，高浓度有机废水中的污染物大多是有毒有害的有机物，很多有机污染物具有三致(致癌、致畸、致突变)作用和生物累积性，易在水体和沉积物中不断累积，最终通过食物链进入人体内部，危害人体健康。
公告号为CN206843270U的实用新型专利公开了一种高浓度有机废水处理装置，包括污水处理箱，所述污水处理箱的顶端设有污水倾入口，所述污水倾入口的顶部铰链有箱盖，所述污水处理箱靠近底部的一侧套接有出水管道，所述出水管道的另一端卡接在化学反应池靠近顶部的一侧，所述化学反应池靠近底部的另一侧设置有化学反应池出口，所述化学反应池出口内部转动连接在入水管道的一端，所述入水管道的中部设置有高压水泵，所述高压水泵的底部通过螺栓固定连接在固定底座的内部。该实用新型设计有过滤网进行初步过滤，然后设计有沉淀池、化学反应池和高温蒸发炉对废水进行过滤、沉淀、化学反应和蒸发等操作，深度有效地对废水进行净化处理，但仍存在有不足之处：该装置通过过滤网对废水进行初步过滤，则废水中携带的大颗粒杂质会被过滤网滤出并堆积在过滤网表面，而由于过滤网设置在污水处理箱内部，因此对过滤网的清理变得极为麻烦。
实用新型内容
本实用新型的目的就在为了解决上述的问题而提供的一种便于清理过滤组件的高浓度废水处理装置。
本实用新型通过以下技术方案来实现上述目的，一种高浓度废水处理装置，包括处理池、反应池和沉淀池，所述沉淀池上设置有出水管，所述处理池与反应池之间设置有第一抽水泵，所述第一抽水泵上连接有与处理池连通的第一抽水管及与反应池连通的第一输水管，所述反应池与沉淀池之间设置有第二抽水泵，所述第二抽水泵上连接有与反应池连通的第二抽水管及与沉淀池连通的第二输水管，所述处理池内部设置有过滤组件，所述过滤组件包括滑动连接在处理池内部的过滤罩，所述过滤罩底壁上开设有若干过滤孔，所述过滤孔内部均设置有第一过滤网，所述过滤罩顶部设置有进水口，所述处理池的两侧外壁上均设置有气缸，所述气缸的推杆上均连接有推升座，所述推升座远离推杆的一端均固定在进水口的外侧壁上。
通过采用上述技术方案，本装置使用时，可先将待处理废水注入处理池进行过滤处理，废水在经过过滤组件的过滤处理后，通过启动第一抽水泵，使得第一抽水管抽取处理池内部的废水，并通过第一输水管输入反应池内部进行化学反应，废水在经过化学反应后，通过启动第二抽水泵，使得第二抽水管抽取反应池内部的废水，并通过第二输水管输入沉淀池内部沉淀起来，并最终通过出水管排出，在此过程中，废水在经过过滤组件时，会通过过滤孔内部的第一过滤网滤出携带的大颗粒杂质，则大颗粒杂质会堆积在过滤罩内底壁上，当需要进行清理时，可启动气缸，使得推杆伸长并通过推升座推动进水口，使得过滤罩随之上升直至伸出处理池外部，则可方便地对堆积在过滤罩内底壁上的大颗粒杂质进行清理，从而使得清理操作变得轻松简单。
作为本实用新型的进一步设置，所述过滤罩的两侧外壁上均设置有滑块，所述处理池的两侧内壁上均竖向开设有用于滑块滑动的滑槽。
通过采用上述技术方案，由于在过滤罩的两侧外壁上均设置有滑块，且在处理池的两侧内壁上均竖向开设有用于滑块滑动的滑槽，则通过滑槽对滑块的限位，能够有效防止过滤罩的升降运动方向出现偏离，从而使得过滤罩的运动变得更为顺畅。
作为本实用新型的进一步设置，所述过滤罩内部设置有过滤板，所述过滤板上开设有若干通孔，所述通孔的孔径大于过滤孔的孔径。
通过采用上述技术方案，由于在过滤罩内部设置有过滤板，且在过滤板上开设有若干通孔，通孔的孔径大于过滤孔的孔径，则废水在经过过滤罩过滤前会首先经过过滤板的过滤，则通过双重过滤，有效提升了过滤组件的过滤效果。
作为本实用新型的进一步设置，所述过滤罩侧壁上开设有用于过滤板插入的插口，所述插口两侧内壁上均开设有延伸至过滤罩内部的限位槽，所述过滤板两侧均设置有用于卡入限位槽内部的限位块。
通过采用上述技术方案，由于在过滤罩侧壁上开设有用于过滤板插入的插口，且在插口两侧内壁上均开设有延伸至过滤罩内部的限位槽，在过滤板两侧均设置有限位块，则在将过滤板安装到过滤罩内部时，可将过滤板对准插口插入，使得限位块随之插入限位槽以起到限位固定作用，由于过滤板为可拆卸，则当需要清理过滤板时，只需将过滤板通过插口从过滤罩内部拔出即可，操作较为便捷简单。
作为本实用新型的进一步设置，所述过滤板上开设有插槽，所述插槽内部设置有若干第二过滤网，所述第二过滤网的网眼孔径大于第一过滤网的网眼孔径。
通过采用上述技术方案，由于在过滤板上开设有插槽，且插槽内部设置有若干第二过滤网，第二过滤网的网眼孔径大于第一过滤网的网眼孔径，则废水在经过第一过滤网过滤前会首先经过第二过滤网的过滤，则通过双重过滤，使得废水的过滤更为彻底。
作为本实用新型的进一步设置，所述沉淀池内部设置有活性炭吸附网。
通过采用上述技术方案，由于在沉淀池内部设置有活性炭吸附网，则进入沉淀池内部的废水在通过出水管排出时，会首先经过活性炭吸附网，则活性炭吸附网能够对水中携带的小颗粒杂质进行截留吸附，从而使得排出的水更为干净，有效提升了装置的净水效果。
作为本实用新型的进一步设置，所述沉淀池的两侧内壁上均设置有用于活性炭吸附网两侧插入的插轨。
通过采用上述技术方案，由于在沉淀池的两侧内壁上均设置有用于活性炭吸附网两侧插入的插轨，则通过将活性炭吸附网的两侧插入插轨即可将活性炭吸附网固定在沉淀池内部，而当需要对活性炭吸附网进行清理或者更换时，只需将活性炭吸附网的两侧从插轨内部拔出即可，操作较为便捷简单。
与现有技术相比，本实用新型的有益效果是：
本实用新型可通过推杆伸长并通过推升座推动进水口，使得过滤罩随之上升直至伸出处理池外部，则可方便地对堆积在过滤罩内底壁上的大颗粒杂质进行清理，从而使得清理操作变得轻松简单。
发明人 （刘斌;戴丹锋;曹利刚;聂舒乐;张学华;）
