申请日 20200430
公开（公告）日 20201218
IPC分类号 B01D33/067; B01D33/76; B01D33/48
摘要
本实用新型公开一种废水预处理用回转式粗格栅除污装置，包括除污装置本体，所述除污装置本体包括箱体、进管、出管和支架，所述箱体的另一侧安装有侧门，所述箱体的内侧设置有格栅，所述格栅的一侧焊接有圆板，所述圆板的内侧焊接有轴承一，所述箱体的内壁上焊接有隔板，所述格栅的另一侧的外边侧焊接有轴承二，所述隔板的底部焊接有滤网，该废水预处理用回转式粗格栅除污装置能够有效的增大废水穿过格栅时的面积，并避免拦截的垃圾影堵塞格栅，保障废水处理的速率，能够有效的利用废水的流动将拦截下来的垃圾从水中运出，能够根据污水的处理量自行调整对垃圾的运送速度，极大的减少电能的消耗，适用于废水处理时的除污使用。
权利要求书

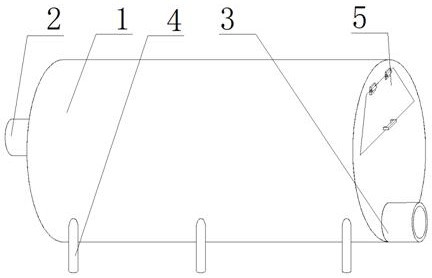

1.一种废水预处理用回转式粗格栅除污装置，包括除污装置本体，其特征在于：所述除污装置本体包括箱体（1）、进管（2）、出管（3）和支架（4），所述进管（2）焊接在箱体（1）的一侧，所述出管（3）焊接在箱体（1）的另一侧，所述支架（4）焊接在箱体（1）的底部，所述箱体（1）的另一侧安装有侧门（5），所述箱体（1）的内侧设置有格栅（6），所述格栅（6）的一侧焊接有圆板（7），所述圆板（7）的内侧焊接有轴承一（8），所述箱体（1）的内壁上焊接有隔板（9），所述格栅（6）的另一侧的外边侧焊接有轴承二（10），所述隔板（9）的底部焊接有滤网（11），所述格栅（6）的外边侧焊接有斜板（12），所述格栅（6）的内壁上焊接有螺旋板（13）。
2.根据权利要求1所述的一种废水预处理用回转式粗格栅除污装置，其特征在于：所述格栅（6）为圆筒格栅，所述格栅（6）的一侧的直径大于另一侧的直径。
3.根据权利要求1所述的一种废水预处理用回转式粗格栅除污装置，其特征在于：所述箱体（1）的一侧开设有通口，所述进管（2）的一端穿过通口和轴承一（8）并延伸至格栅（6）的内侧。
4.根据权利要求1所述的一种废水预处理用回转式粗格栅除污装置，其特征在于：所述轴承二（10）的顶部焊接在箱体（1）的内壁上，所述轴承二（10）的底部焊接在隔板（9）的顶部。
5.根据权利要求1所述的一种废水预处理用回转式粗格栅除污装置，其特征在于：所述箱体（1）的另一侧开设有开口，所述侧门（5）通过合页安装在开口的内边侧。
6.根据权利要求1所述的一种废水预处理用回转式粗格栅除污装置，其特征在于：所述滤网（11）的另一侧焊接在箱体（1）的内壁上，所述滤网（11）设置在侧门（5）的底部。
7.根据权利要求1所述的一种废水预处理用回转式粗格栅除污装置，其特征在于：所述斜板（12）均匀分布在格栅（6）的外边侧，所述圆板（7）通过轴承一（8）套设在进管（2）的外边侧。
说明书
一种废水预处理用回转式粗格栅除污装置
技术领域
本实用新型涉及格栅除污装置技术领域，具体为一种废水预处理用回转式粗格栅除污装置。
背景技术
在对废水进行处理时，需要使用格栅除污装置将废水中的漂浮物以及粗杂质进行清除，专利申请公布号为CN201520921883.X的实用新型专利，公开了一种非固定安装式格栅除污机，现有的格栅除污装置具有结构牢固、便于安装固定、使用方便、废水处理量大、价格便宜、操作简单等优点，能够满足对废水中的漂浮物以及粗杂质进行清除的使用要求，然而对于现有的格栅除污装置而言，一方面，在使用时，格栅容易因拦截的漂浮物以及粗杂质而降低水流的速度，进而降低废水处理的速度，另一方面，使用格栅除污装置进行除污时，需要传动设备将拦截的杂质提升到水面的顶部，进而需要消耗大量的电能，增加废水处理时的能耗。
所以，如何设计一种废水预处理用回转式粗格栅除污装置，成为我们当前要解决的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种废水预处理用回转式粗格栅除污装置，以解决上述背景技术中提出的问题,本实用新型设计合理，使用时较为方便，适用于废水处理时的除污使用。
为实现上述目的，本实用新型提供如下技术方案：一种废水预处理用回转式粗格栅除污装置，包括除污装置本体，所述除污装置本体包括箱体、进管、出管和支架，所述进管焊接在箱体的一侧，所述出管焊接在箱体的另一侧，所述支架焊接在箱体的底部，所述箱体的另一侧安装有侧门，所述箱体的内侧设置有格栅，所述格栅的一侧焊接有圆板，所述圆板的内侧焊接有轴承一，所述箱体的内壁上焊接有隔板，所述格栅的另一侧的外边侧焊接有轴承二，所述隔板的底部焊接有滤网，所述格栅的外边侧焊接有斜板，所述格栅的内壁上焊接有螺旋板。
作为本实用新型的一种优选实施方式，所述格栅为圆筒格栅，所述格栅的一侧的直径大于另一侧的直径。
作为本实用新型的一种优选实施方式，所述箱体的一侧开设有通口，所述进管的一端穿过通口和轴承一并延伸至格栅的内侧。
作为本实用新型的一种优选实施方式，所述轴承二的顶部焊接在箱体的内壁上，所述轴承二的底部焊接在隔板的顶部。
作为本实用新型的一种优选实施方式，所述箱体的另一侧开设有开口，所述侧门通过合页安装在开口的内边侧。
作为本实用新型的一种优选实施方式，所述滤网的另一侧焊接在箱体的内壁上，所述滤网设置在侧门的底部。
作为本实用新型的一种优选实施方式，所述斜板均匀分布在格栅的外边侧，所述圆板通过轴承一套设在进管的外边侧。
1.该废水预处理用回转式粗格栅除污装置，由于设置有箱体、进管、出管、格栅、圆板、轴承一、隔板、轴承二和滤网，能够有效的增大废水穿过格栅时的面积，并避免拦截的垃圾影堵塞格栅，进而有效的防止格栅和垃圾阻隔废水的流动，保障废水处理的速率。
2.该废水预处理用回转式粗格栅除污装置，由于设置有侧门、格栅、轴承一、轴承二、滤网、斜板和螺旋板，能够有效的利用废水的流动将拦截下来的垃圾从水中运出，并方便对垃圾的清理作业，能够根据污水的处理量自行调整对垃圾的运送速度，极大的减少电能的消耗。
3.该废水预处理用回转式粗格栅除污装置设计合理，使用时较为高效方便，适用于废水处理时的除污使用。
发明人 （郭新成;黄文韬;）
