申请日 20200312
公开（公告）日 20201218
IPC分类号 B01D29/56; B01D29/03; B01D29/01; B01D29/86; C02F9/02
摘要
本实用新型公开了一种废水快速净化装置，包括外壳、传输管、输液管、电机和螺栓，所述外壳的内部开设有内腔，且外壳的上表面固定设置有传输管，并且外壳的右侧表面固定设置有输液管，所述外壳的顶表面固定设置有电机，且电机的输出端安装有固定柱，所述固定柱贯穿外壳的顶表面和内腔的内表面，且固定柱的底端外表面固定设置有搅拌桨，所述外壳的内部连接有挤压杆，且外壳的内部固定设置有复位弹簧。该废水快速净化装置，可通过电机驱动固定柱上的搅拌桨旋转对废水进行搅拌，使得废水在被搅拌时会形成漩涡，而由于第一过滤板在整体的中心点，能够使得快速通过第一过滤板，达到废水快速净化的效果。
权利要求书

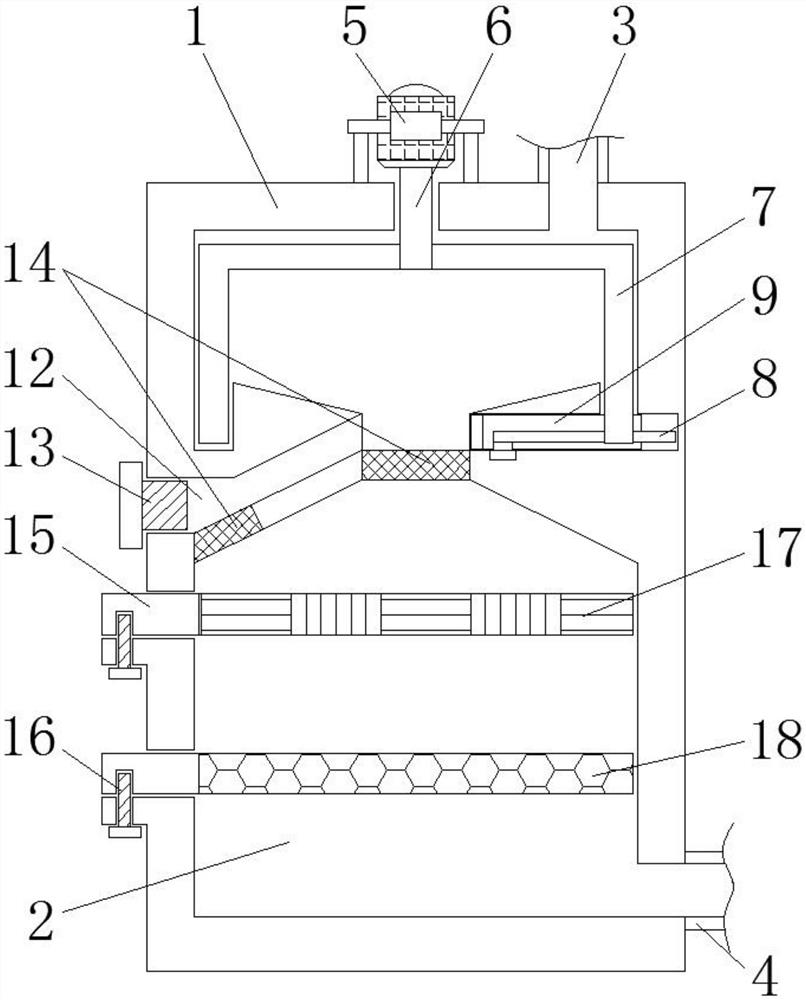

1.一种废水快速净化装置，包括外壳(1)、传输管(3)、输液管(4)、电机(5)和螺栓(16)，其特征在于：所述外壳(1)的内部开设有内腔(2)，且外壳(1)的上表面固定设置有传输管(3)，并且外壳(1)的右侧表面固定设置有输液管(4)，所述外壳(1)的顶表面固定设置有电机(5)，且电机(5)的输出端安装有固定柱(6)，所述固定柱(6)贯穿外壳(1)的顶表面和内腔(2)的内表面，且固定柱(6)的底端外表面固定设置有搅拌桨(7)，所述外壳(1)的内部连接有挤压杆(8)，且外壳(1)的内部固定设置有复位弹簧(11)，所述复位弹簧(11)的末端固定连接有推板(10)，且推板(10)的右侧表面固定连接有连接板(9)，所述外壳(1)的左侧内部开设有废料槽(12)，且废料槽(12)的末端内表面连接有凸块(13)，并且凸块(13)贯穿外壳(1)的左侧表面，所述外壳(1)和废料槽(12)的内表面均固定设置有第一过滤板(14)，且外壳(1)的左侧表面被固定板(15)贯穿，所述固定板(15)和外壳(1)的下表面均被螺栓(16)贯穿，且固定板(15)的右侧表面分别固定设置有第二过滤板(17)和第三过滤板(18)。
2.根据权利要求1所述的一种废水快速净化装置，其特征在于：所述搅拌桨(7)关于固定柱(6)的轴线对称分布，且固定柱(6)与外壳(1)构成转动结构。
3.根据权利要求1所述的一种废水快速净化装置，其特征在于：所述挤压杆(8)与外壳(1)构成转动结构，且挤压杆(8)位于连接板(9)的前端，并且挤压杆(8)的外表面与搅拌桨(7)的外表面相贴合。
4.根据权利要求1所述的一种废水快速净化装置，其特征在于：所述连接板(9)与外壳(1)构成滑动结构，且外壳(1)通过复位弹簧(11)与推板(10)构成弹性结构，并且推板(10)的下表面与第一过滤板(14)的上表面相贴合。
5.根据权利要求1所述的一种废水快速净化装置，其特征在于：所述凸块(13)与外壳(1)为螺纹连接，且凸块(13)与废料槽(12)为卡合连接，并且废料槽(12)和内腔(2)上的第一过滤板(14)为微孔过滤板。
6.根据权利要求1所述的一种废水快速净化装置，其特征在于：所述固定板(15)、第二过滤板(17)和第三过滤板(18)均与外壳(1)构成滑动摩擦结构，且外壳(1)和固定板(15)均与螺栓(16)为螺纹连接，并且第二过滤板(17)为反渗透膜过滤板，同时第三过滤板(18)为活性炭过滤板。
说明书
一种废水快速净化装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种废水快速净化装置。
背景技术
废水是一种包括居民生活过程中产生的和工业生产中排出的无用水等，也就是常说的生活废水和工业废水，而废水需要通过使用废水处理装置进行处理净化，转换为可作生活或者工业使用的可用水，达到不会浪费水资源的作用，但是该废水处理净化装置却具有一些缺点：
其一，普遍的废水净化装置的净化过程较慢，在重力的作用下驱使废水一次次经过净化装置，该过程需要消耗较多的时间，容易导致水循环速度较慢，影响生活节奏或者工业加工效率；
其二，普遍的废水净化装置在净化废水的过程中，会有杂质残留在净化设备上，不便于进行清理，而当杂质长期不进行清理时容易造成堵塞，导致装置无法使用。
实用新型内容
本实用新型的目的在于提供一种废水快速净化装置，以解决上述背景技术中提出的不具备有废水快速净化的功能；不便于对净化过程中产生的杂质进行清理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水快速净化装置，包括外壳、传输管、输液管、电机和螺栓，所述外壳的内部开设有内腔，且外壳的上表面固定设置有传输管，并且外壳的右侧表面固定设置有输液管，所述外壳的顶表面固定设置有电机，且电机的输出端安装有固定柱，所述固定柱贯穿外壳的顶表面和内腔的内表面，且固定柱的底端外表面固定设置有搅拌桨，所述外壳的内部连接有挤压杆，且外壳的内部固定设置有复位弹簧，所述复位弹簧的末端固定连接有推板，且推板的右侧表面固定连接有连接板，所述外壳的左侧内部开设有废料槽，且废料槽的末端内表面连接有凸块，并且凸块贯穿外壳的左侧表面，所述外壳和废料槽的内表面均固定设置有第一过滤板，且外壳的左侧表面被固定板贯穿，所述固定板和外壳的下表面均被螺栓贯穿，且固定板的右侧表面分别固定设置有第二过滤板和第三过滤板。
优选的，所述搅拌桨关于固定柱的轴线对称分布，且固定柱与外壳构成转动结构。
优选的，所述挤压杆与外壳构成转动结构，且挤压杆位于连接板的前端，并且挤压杆的外表面与搅拌桨的外表面相贴合。
优选的，所述连接板与外壳构成滑动结构，且外壳通过复位弹簧与推板构成弹性结构，并且推板的下表面与第一过滤板的上表面相贴合。
优选的，所述凸块与外壳为螺纹连接，且凸块与废料槽为卡合连接，并且废料槽和内腔上的第一过滤板为微孔过滤板。
优选的，所述固定板、第二过滤板和第三过滤板均与外壳构成滑动摩擦结构，且外壳和固定板均与螺栓为螺纹连接，并且第二过滤板为反渗透膜过滤板，同时第三过滤板为活性炭过滤板。
与现有技术相比，本实用新型的有益效果是：该废水快速净化装置，
1.可通过电机驱动固定柱上的搅拌桨旋转对废水进行搅拌，使得废水在被搅拌时会形成漩涡，而由于第一过滤板在整体的中心点，能够使得快速通过第一过滤板，达到废水快速净化的效果；
2.而搅拌桨在旋转的过程中会触碰挤压杆，通过挤压杆挤压连接板，使得连接板带动推板进行滑动，通过推板对第一过滤板上的杂质进行清理，从而达到便于对杂质进行清理的效果；
3.当第二过滤板和第三过滤板长期工作时会处于饱满状态，此时则需要对两者进行更换，而此时即可通过旋松螺栓，将固定板抽出，将第二过滤板和第三过滤板从外壳中抽出，达到便于进行更换的作用。
发明人 （苗英霞;焦燕;陈进斌;王旭楠;）
