申请日 20200508
公开（公告）日 20201218
IPC分类号 C02F1/78
摘要
本实用新型提供一种可移动式小型废水处理装置，包括箱体、设置在箱体上端的盖板以及用于固定箱体的底板，所述箱体内部底端中间位置固定连接方形罩且方形罩处在盖板下端，所述箱体内部底端中间位置固定连接曝气盘且曝气盘处在方形罩内部，所述方形罩内部等距设置至少两个上下布置的过水板且过水板处在曝气盘上侧，所述过水板上均匀开设至少两个过水孔，所述箱体下侧右端固定连接臭氧发生器且臭氧发生器设置在底板上端，所述臭氧发生器的出口与臭氧发生器连通，该设计通过过水板上的过水孔可加大废水流动面积，提高废水与臭氧的接触时间，有效增加处理效果。
权利要求书

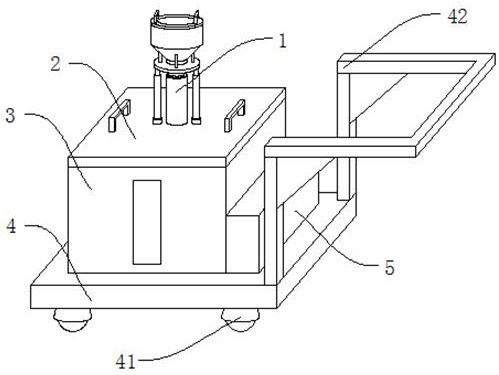

1.一种可移动式小型废水处理装置，其特征在于：包括箱体（3）、设置在箱体（3）上端的盖板（2）以及用于固定箱体（3）的底板（4），所述盖板（2）上端中间位置连通加液组件（1），所述箱体（3）内部底端中间位置固定连接方形罩（7）且方形罩（7）处在盖板（2）下端，所述方形罩（7）下端边缘位置均匀开设至少四个缺口槽（71），所述加液组件（1）设置在方形罩（7）正上方，所述箱体（3）内部底端中间位置固定连接曝气盘（6）且曝气盘（6）处在方形罩（7）内部，所述方形罩（7）内部等距设置至少两个上下布置的过水板（8）且过水板（8）处在曝气盘（6）上侧，所述过水板（8）上均匀开设至少两个过水孔（81），所述箱体（3）下侧右端固定连接臭氧发生器（5）且臭氧发生器（5）设置在底板（4）上端，所述臭氧发生器（5）的出口与臭氧发生器（5）连通。
2.根据权利要求1所述的一种可移动式小型废水处理装置，其特征在于：所述底板（4）下端四个棱角位置均固定连接万向轮（41），所述底板（4）右侧上端固定连接推手架（42）。
3.根据权利要求1所述的一种可移动式小型废水处理装置，其特征在于：所述箱体（3）下侧左端固定连接抽液泵（31）且抽液泵（31）设置在底板（4）上端，所述抽液泵（31）的进口与箱体（3）左侧内底端连通。
4.根据权利要求1所述的一种可移动式小型废水处理装置，其特征在于：所述箱体（3）前端设置带有刻度线的透明观察窗。
5.根据权利要求1所述的一种可移动式小型废水处理装置，其特征在于：所述过水板（8）下端四个棱角位置均固定连接支撑杆（82）且支撑杆（82）设置在下方过水板（8）上端，最下方所述过水板（8）的支撑杆（82）设置在箱体（3）内部底端。
6.根据权利要求1所述的一种可移动式小型废水处理装置，其特征在于：所述加液组件（1）包括固定在盖板（2）上端的直筒（13），所述直筒（13）内部滑动连接直管（12）且直管（12）延伸出直筒（13）上侧，所述直管（12）上端固定连接料斗（11），所述直管（12）上部环形外侧固定连接环形固定板（16）且环形固定板（16）处在直筒（13）上侧，所述环形固定板（16）下端对称固定连接两个螺杆（15）且两个螺杆（15）处在直筒（13）左右两侧，所述螺杆（15）下端螺纹连接中空杆（14）并延伸入中空杆（14）内，所述中空杆（14）转动连接在盖板（2）上端。
7.根据权利要求6所述的一种可移动式小型废水处理装置，其特征在于：所述料斗（11）内部设置圆筒（112），所述圆筒（112）上端固定连接限位盘（113）且限位盘（113）设置在料斗（11）上端，所述圆筒（112）下侧内壁固定连接滤网（111）。
8.根据权利要求6所述的一种可移动式小型废水处理装置，其特征在于：所述直管（12）下部环形外侧开设密封槽且密封槽内装配密封圈，所述密封圈设置在直筒（13）内壁上。
说明书
一种可移动式小型废水处理装置
技术领域
本实用新型是一种可移动式小型废水处理装置，属于废水处理技术领域。
背景技术
在现在工厂生产过程中会产生大量的废水，一种废水处理方式是将废水导入收集桶内，收集满后再从收集桶转倒入处理设备内，这种处理方式结构简单，但是会影响废水处理效率，另一种废水处理方式是直接通过排污管道连接反应和处理装置，但是这种方式需要铺设大量的管道，成本高昂，需要占用大量空间，后期维护也十分麻烦，而现有通过可移动式小型废水处理装置直接在工位上直接进行实时处理。
现有技术中可移动式小型废水处理装置在工作时，使废水与臭氧直接接触并进行处理，但是这样方式会使臭氧与废水接触时间短，会影响废水处理效果，需要设计一种可移动式小型废水处理装置来解决上述问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种可移动式小型废水处理装置，以解决上述背景技术中提出的使废水与臭氧直接接触并进行处理，但是这样方式会使臭氧与废水接触时间短，会影响废水处理效果的问题，本实用新型提高废水与臭氧的接触时间，有效增加处理效果。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种可移动式小型废水处理装置，包括箱体、设置在箱体上端的盖板以及用于固定箱体的底板，所述盖板上端中间位置连通加液组件，所述箱体内部底端中间位置固定连接方形罩且方形罩处在盖板下端，所述方形罩下端边缘位置均匀开设至少四个缺口槽，所述加液组件设置在方形罩正上方，所述箱体内部底端中间位置固定连接曝气盘且曝气盘处在方形罩内部，所述方形罩内部等距设置至少两个上下布置的过水板且过水板处在曝气盘上侧，所述过水板上均匀开设至少两个过水孔，所述箱体下侧右端固定连接臭氧发生器且臭氧发生器设置在底板上端，所述臭氧发生器的出口与臭氧发生器连通。
进一步地，所述底板下端四个棱角位置均固定连接万向轮，所述底板右侧上端固定连接推手架。
进一步地，所述箱体下侧左端固定连接抽液泵且抽液泵设置在底板上端，所述抽液泵的进口与箱体左侧内底端连通。
进一步地，所述箱体前端设置带有刻度线的透明观察窗。
进一步地，所述过水板下端四个棱角位置均固定连接支撑杆且支撑杆设置在下方过水板上端，最下方所述过水板的支撑杆设置在箱体内部底端。
进一步地，所述加液组件包括固定在盖板上端的直筒，所述直筒内部滑动连接直管且直管延伸出直筒上侧，所述直管上端固定连接料斗，所述直管上部环形外侧固定连接环形固定板且环形固定板处在直筒上侧，所述环形固定板下端对称固定连接两个螺杆且两个螺杆处在直筒左右两侧，所述螺杆下端螺纹连接中空杆并延伸入中空杆内，所述中空杆转动连接在盖板上端。
进一步地，所述料斗内部设置圆筒，所述圆筒上端固定连接限位盘且限位盘设置在料斗上端，所述圆筒下侧内壁固定连接滤网。
进一步地，所述直管下部环形外侧开设密封槽且密封槽内装配密封圈，所述密封圈设置在直筒内壁上。
本实用新型的有益效果：本实用新型的一种可移动式小型废水处理装置。
1、使废水由上至下流入至少两个上下布置的过水板，同时通过曝气盘将臭氧气泡向上移动，此时废水由上至下与臭氧气泡对向运动，使臭氧对废水进行氧化、脱色、杀毒和消毒等净化处理，在对向运动过程中，通过过水板上的过水孔可加大废水流动面积，提高废水与臭氧的接触时间，有效增加处理效果。
2、利用中空杆使螺杆沿着中空杆内壁上下移动，进而带动环形固定板上下移动，从而带动直管沿着直筒上下移动，实现调整料斗高度，满足不同身高人员使用，增加适用范围。
发明人 （张长军;邓凡坤;）
