申请日 20200116
公开（公告）日 20201218
IPC分类号 C02F9/04
摘要
本实用新型涉及一种生活废水处理系统，包括进水管和格栅池，所述格栅池上部设有可拆卸的格栅网，该进水管固定在格栅池上，该进水管设置在格栅网上方，该格栅网底端与除油池上端相连接，该除油池底端与曝气池上部相连接相连接，该曝气池下部与混凝池上端相连接，该混凝池下端与过滤器上端相连接，该过滤器下部与消毒池相连接，该消毒池与出水管相连接，废水处理过程简单，适用于家庭水处理，处理速率高，处理过的水可循环利用，节约了大量的水资源，保护了环境。
权利要求书

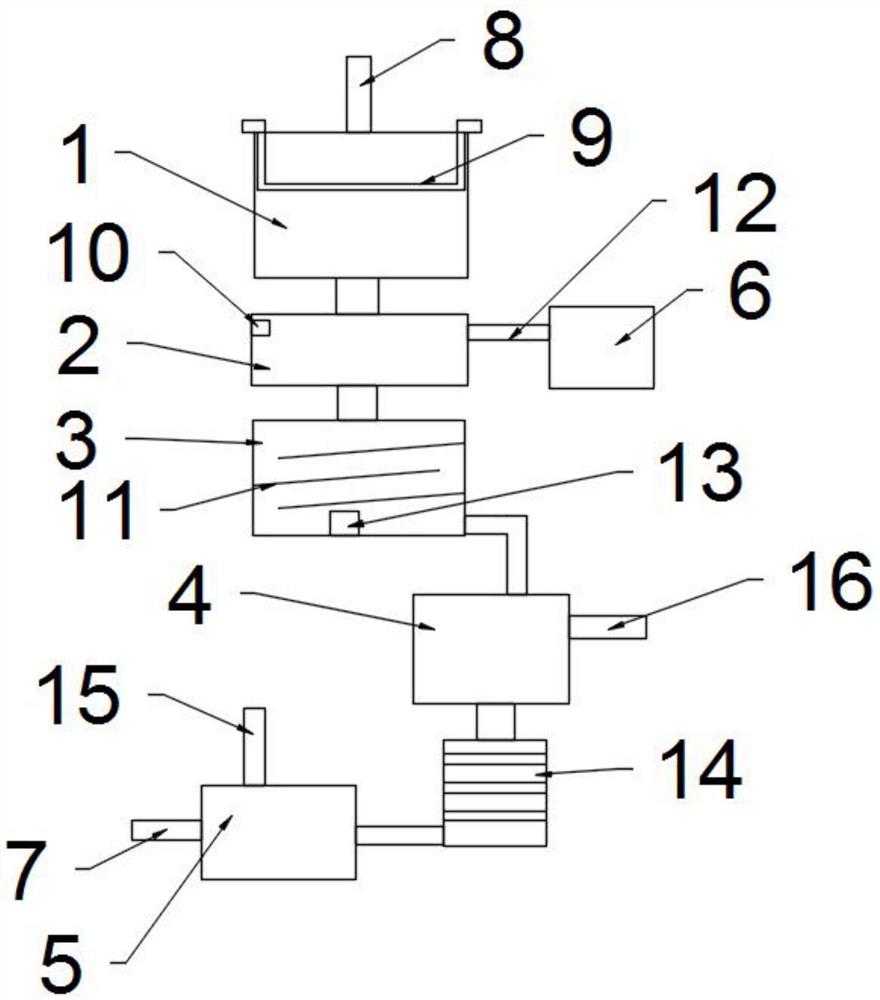

1.一种生活废水处理系统，其特征在于，包括进水管（8）和格栅池（1），所述格栅池（1）上部设有可拆卸的格栅网（9），该进水管（8）固定在格栅池（1）上，该进水管（8）设置在格栅网（9）上方，该格栅网（9）底端与除油池（2）上端相连接，该除油池（2）底端与曝气池（3）上部相连接，该曝气池（3）下部与混凝池（4）上端相连接，该混凝池（4）下端与过滤器（14）上端相连接，该过滤器（14）下部与消毒池（5）相连接，该消毒池（5）与出水管（7）相连接。
2.根据权利要求1所述的一种生活废水处理系统，其特征在于，所述除油池（2）内设有气枪（10），所述气枪（10）设置在除油池（2）上部左侧，该除油池（2）右侧通过输油管（12）连接有集油池（6），该输油管（12）与气枪（10）相平行。
3.根据权利要求2所述的一种生活废水处理系统，其特征在于，所述曝气池（3）内设有曝气装置（13）和设有至少三个导流板（11），该导流板（11）的一端与曝气池（3）的内壁相连接，相邻的所述两个导流板（11）分别连接曝气池（3）的两侧内壁，所述曝气装置（13）设置在曝气池（3）底部。
4.根据权利要求3所述的一种生活废水处理系统，其特征在于，所述过滤器（14）内固定有至少一个活性炭过滤网。
5.根据权利要求4所述的一种生活废水处理系统，其特征在于，所述混凝池（4）上部设有加药管（16），该加药管（16）与混凝池（4）相连通。
6.根据权利要求5所述的一种生活废水处理系统，其特征在于，所述消毒池（5）上部设有消毒管（15），该消毒管（15）与消毒池（5）相连通。
说明书
一种生活废水处理系统
技术领域
本实用新型涉及废水处理系统，尤其涉及一种生活废水处理系统。
背景技术
随着社会的发展，水资源的使用越来越多，而水资源的污染也越来越重，在日常生活中，我们不仅需要节约水资源，更要对使用过的废水进行充分的利用，在家庭的生产和生活中，会产生大量的有机废物，这些有机废物会随着水直接排入河道，这样不仅浪费了水资源和有机物质，且污染了环境，为此，我们提出一种用于生活废水处理系统。
实用新型内容
针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种生活废水处理系统，以解决现有技术问题。
本实用新型解决上述技术问题所采用的技术方案为：
一种生活废水处理系统，包括进水管和格栅池，所述格栅池上部设有可拆卸的格栅网，该进水管固定在格栅池上，该进水管设置在格栅网上方，该格栅网底端与除油池上端相连接，该除油池底端与曝气池上部相连接相连接，该曝气池下部与混凝池上端相连接，该混凝池下端与过滤器上端相连接，该过滤器下部与消毒池相连接，该消毒池与出水管相连接。
优选的，所述除油池内设有气枪，所述气枪设置在除油池上部左侧，该除油池右侧通过输油管连接有集油池，该输油管与气枪相平行，通过设置气枪可将除油池内污水上部漂浮的油污吹入输油管内，从而达到了除油的目的。
优选的，所述曝气池内设有曝气装置和设有至少三个导流板，该导流板的一端与曝气池的内壁相连接，相邻的所述两个导流板分别连接曝气池的两侧内壁，所述曝气装置设置在曝气池底部，通过设置导流板和曝气装置可将氧气充分融入污水中。
优选的，所述过滤器内固定有至少一个活性炭过滤网，活性炭过滤网可将污水中的悬浮物过滤掉。
优选的，所述混凝池上部设有加药管，该加药管与混凝池相连通，絮凝剂可通过加药管加入混凝池内，可将污水中的重金属发生絮凝。
优选的，所述消毒池上部设有消毒管，该消毒管与消毒池相连通，漂白剂可通过消毒管放入消毒池内，从而对消毒池内的水进行消毒。
与现有技术相比，本实用新型的优点在于：
废水处理过程简单，适用于家庭水处理，处理速率高，处理过的水可循环利用，节约了大量的水资源，保护了环境，本实用新型设计合理，符合市场需求，适合推广。
发明人 （俞永浩）
