申请日 20191204
公开（公告）日 20201218
IPC分类号 C02F9/06
摘要

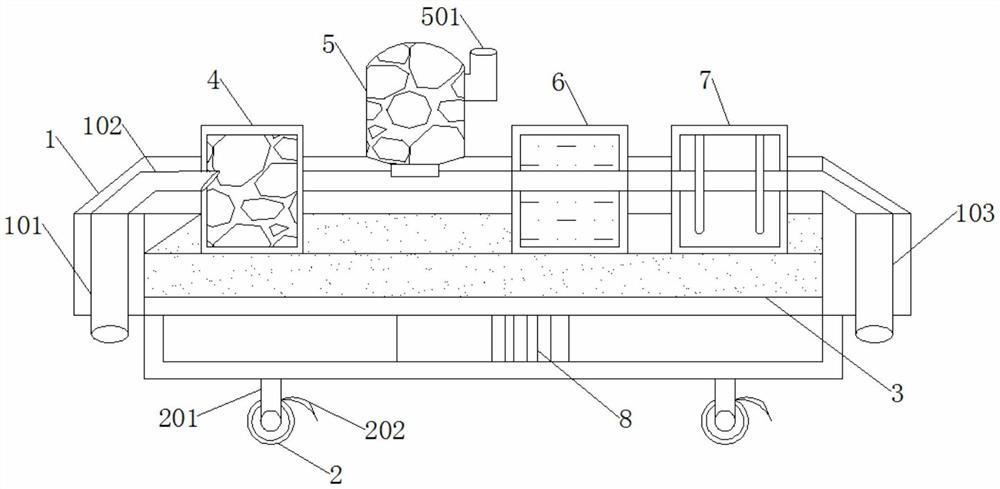

本实用新型公开了一种便于移动的小型生活废水处理设备，包括装置本体、进水管、流通管、出水管、万向轮、固定底板和废水储放盒，装置本体左端固定连接有进水管，装置本体顶端的上表面固定连接有呈倒“U”形状的流通管，装置本体右端固定连接有出水管且进水管、流通管、出水管之间的接口处活动连接，装置本体底部的左右两侧固定连接有两个万向轮，装置本体中部固定连接有固定底板，固定底板左侧的上方固定连接有呈“长方形”状的废水储放盒。本实用新型结构稳定，结构稳定，具有对废水氧化的效果，使其废水处理更深层，且电解出废的重金属，使其处理效果好，进而提高去除有害物质的问题，具有很高的推广价值。
权利要求书
1.一种便于移动的小型生活废水处理设备，包括装置本体(1)、进水管(101)、流通管(102)、出水管(103)、万向轮(2)、固定底板(3)和废水储放盒(4)，所述装置本体(1)左端固定连接有进水管(101)，所述装置本体(1)顶端的上表面固定连接有呈倒“U”形状的流通管(102)，所述装置本体(1)右端固定连接有出水管(103)且进水管(101)、流通管(102)、出水管(103)之间的接口处活动连接，所述装置本体(1)底部的左右两侧固定连接有两个万向轮(2)，其特征在于，所述装置本体(1)中部固定连接有固定底板(3)，所述固定底板(3)左侧的上方固定连接有呈“长方形”状的废水储放盒(4)，且废水储放盒(4)位于流通管(102)的上方，所述万向轮(2)由转向支撑轴(201)、刹车器(202)所构成，所述万向轮(2)中部的上方活动连接有呈“长方形”状的转向支撑轴，所述万向轮(2)右侧的上方活动连接有呈“弧形”状的刹车器(202)，所述装置本体(1)顶端的中部活动连接有强氧化剂储放瓶(5)，所述强氧化剂储放瓶(5)右侧的上方固定连接有进液口(501)，所述装置本体(1)顶端的右侧固定连接有反应装置(6)，且反应装置(6)由强氧化剂储放瓶(5)、多级反应槽(601)、杂物沉淀槽(602)所构成，所述反应装置(6)左侧固定连接有强氧化剂储放瓶(5)，所述反应装置(6)上方固定连接有多级反应槽(601)，所述反应装置(6)下方固定连接有杂物沉淀槽(602)，所述装置本体(1)顶端的右侧电性连接有电解装置(7)，且电解装置(7)位于反应装置(6)的右侧，并且强氧化剂储放瓶(5)、反应装置(6)、电解装置(7)位于流通管(102)的上方，所述电解装置(7)由电解阳极管(701)、电解阴极管(702)所构成，所述电解装置(7)中部的左侧电性连接有电解阳极管(701)，所述电解装置(7)中部的右侧电性连接有电解阴极管(702)，且电解阳极管(701)与电解阴极管(702)呈对称结构，所述固定底板(3)下方的中部电性连接有吸水泵(8)。
2.根据权利要求1所述的便于移动的小型生活废水处理设备，其特征在于，所述转向支撑轴(201)的长度为十厘米，且转向支撑轴(201)可便于四周旋转。
3.根据权利要求1所述的便于移动的小型生活废水处理设备，其特征在于，所述强氧化剂储放瓶(5)与废水储放盒(4)之间的间隔为五厘米。
4.根据权利要求1所述的便于移动的小型生活废水处理设备，其特征在于，所述多级反应槽(601)有三层反应槽道。
5.根据权利要求1所述的便于移动的小型生活废水处理设备，其特征在于，所述杂物沉淀槽(602)的宽度为八厘米。
6.根据权利要求1所述的便于移动的小型生活废水处理设备，其特征在于，所述电解阳极管(701)的长度为十五厘米。
7.根据权利要求1所述的便于移动的小型生活废水处理设备，其特征在于，所述电解阴极管(702)与电解阳极管(701)的规格大小是一致的。
说明书
一种便于移动的小型生活废水处理设备
技术领域
本实用新型涉及一种废水处理设备，具体是一种便于移动的小型生活废水处理设备。
背景技术
废水处理设备采用先进的处理工艺，设计出一种成套的有机废水处理装置，具有技术性能稳定可靠，处理效果好，投资省，自动化运行，维护操作方便，不占地表面积，不需盖房，不需采暖保温等优点。
但现有的废水处理设备没有采用好的废水处理技术导致废水处理不干净，以及现有的废水处理设备由于不能破解废水中的重金属的化学结构导致废水中存在过多的重金属，且现有废水处理设备在处理过后还是有很多有害物质存在的问题。
所以，如何设计一种便于移动的小型生活废水处理设备，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种便于移动的小型生活废水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案，一种便于移动的小型生活废水处理设备，包括装置本体、进水管、流通管、出水管、万向轮、固定底板和废水储放盒，所述装置本体左端固定连接有进水管，所述装置本体顶端的上表面固定连接有呈倒“U”形状的流通管，所述装置本体右端固定连接有出水管且进水管、流通管、出水管之间的接口处活动连接，所述装置本体底部的左右两侧固定连接有两个万向轮，所述装置本体中部固定连接有固定底板，所述固定底板左侧的上方固定连接有呈“长方形”状的废水储放盒，且废水储放盒位于流通管的上方，所述万向轮由转向支撑轴、刹车器所构成，所述万向轮中部的上方活动连接有呈“长方形”状的转向支撑轴，所述万向轮右侧的上方活动连接有呈“弧形”状的刹车器，所述装置本体顶端的中部活动连接有强氧化剂储放瓶，所述强氧化剂储放瓶右侧的上方固定连接有进液口，所述装置本体顶端的右侧固定连接有反应装置，且反应装置由强氧化剂储放瓶、多级反应槽、杂物沉淀槽所构成，所述反应装置左侧固定连接有强氧化剂储放瓶，所述反应装置上方固定连接有多级反应槽，所述反应装置下方固定连接有杂物沉淀槽，所述装置本体顶端的右侧电性连接有电解装置，且电解装置位于反应装置的右侧，并且强氧化剂储放瓶、反应装置、电解装置位于流通管的上方，所述电解装置由电解阳极管、电解阴极管所构成，所述电解装置中部的左侧电性连接有电解阳极管，所述电解装置中部的右侧电性连接有电解阴极管，且电解阳极管与电解阴极管呈对称结构，所述固定底板下方的中部电性连接有吸水泵。
作为本实验新型的进一步方案，所述转向支撑轴的长度为十厘米，且转向支撑轴可便于四周旋转。
作为本实验新型的进一步方案，所述强氧化剂储放瓶与废水储放盒之间的间隔为五厘米。
作为本实验新型的进一步方案，所述多级反应槽有三层反应槽道。
作为本实验新型的进一步方案，所述杂物沉淀槽的宽度为八厘米。
作为本实验新型的进一步方案，所述电解阳极管的长度为十五厘米。
作为本实验新型的进一步方案，所述电解阴极管与电解阳极管的规格大小是一致的。
与现有技术相比，本实用新型的有益效果是，该种便于移动的小型生活废水处理设备，通过装置本体顶端的中部活动连接有强氧化剂储放瓶，使其在废水储放盒放出废水时，通过强氧化剂储放瓶内部的强氧化剂溶液与废水结合，再流入多级反应槽发生一些化学反应，，达到控制处理干净的目的，从而解决了该种废水处理设备没有采用好的废水处理技术导致废水处理不干净的问题，同时，通过反应装置上方固定连接有多级反应槽，使其强氧化剂储放瓶内部的强氧化剂溶液与废水充分结合融合后，通过流通管流入到多级反应槽，由多级反应槽发生一些化学反应，进而把一些过度金属的络合将其破坏，达到破络合物析出重金属离子等目的，破络合物后的化学镀废水流入杂物沉淀槽，以便下一步处理重金属离子，多级反应槽有三层反应槽道，使其进行化学反应、化学破解和沉淀的工作，达到控制破解重金属结构的目的，从而解决了废水处理设备由于不能破解废水中的重金属的化学结构导致废水中存在过多的重金属的问题，最后，通过电解装置中部的左侧电性连接有电解阳极管，使其电解阳极管提供一个可以发生氧化反应的作用，在通电后，在外电场作用下，阳极失去电子发生氧化反应，通过电解装置中部的右侧电性连接有电解阴极管，使其电解阴极管提供一个可以发生还原反应的作用在通电后，在外电场作用下，阴极得到电子发生还原反应，废水流经电解装置，作为电解液，在阳极和阴极分别发生氧化和还原反应，有害物质被去除，从而实现了去除有害物质的目的，解决了以往废水处理设备在处理过后还是有很多有害物质存在的问题
综上，整个装置结构稳定，具有对废水氧化的效果，使其废水处理更深层，且电解出废的重金属，使其处理效果好，进而提高去除有害物质的问题，具有很高的推广价值。
发明人 （陈丽敏）
