申请日 20200909
公开（公告）日 20201218
IPC分类号 C02F9/14; C02F101/30
摘要
本发明涉及一种生产废水处理装置，包括通过管道连接用于接收生产母液的冷冻结晶系统一，所述冷冻结晶系统一通过管道与调节池联通用于输送冷冻出水至调节池，所述调节池还通过管道接收低浓度废水；所述调节池与鼓风单元连接，废水经调节池处理后，依次通过与所述调节池连接的生物选择池、好氧池、MBR池、深度处理单元，在大流量处理的前提下，可以实现出水水质的显著提升，深度处理单元可以通过直流电有效去除废水中的可溶性矿物质离子，能够有效提高生成的硫酸钠晶体的纯度。
权利要求书
1.一种生产废水处理装置，其特征在于，包括通过管道连接用于接收生产母液的冷冻结晶系统一，所述冷冻结晶系统一通过管道与调节池联通用于输送冷冻出水至调节池，所述调节池还通过管道接收低浓度废水；所述调节池与鼓风单元连接，废水经调节池处理后，依次通过与所述调节池连接的生物选择池、好氧池、MBR池、深度处理单元，废水经MBR池后，实现固液分离，液体的MBR产水输送至深度处理单元，所述深度处理单元包括依次设置的纳滤单元、冷冻结晶系统二和频繁倒极电渗析单元，所述深度处理单元冷冻结晶析出的结晶输送至芒硝回收利用单元。
2.根据权利要求1所述的一种生产废水处理装置，其特征在于：所述冷冻结晶系统一与芒硝回收利用单元连接用于将结晶输出。
3.根据权利要求2所述的一种生产废水处理装置，其特征在于：所述好氧池、MBR池中分别含有用于分解有机物的好氧菌和截留大分子有机物的MBR膜。
4.根据权利要求3所述的一种生产废水处理装置，其特征在于：所述MBR池与污泥池连接，所述MBR池与污泥池之间设置有用于输送污泥的泵；污泥池连接污泥脱水单元，经脱水后，滤液经管道输送至调节池再次循环处理，，泥饼输送至泥饼委外处理单元。
5.根据权利要求4所述的一种生产废水处理装置，其特征在于：所述MBR池通过管道与生物选择池连接用于将污泥回流处理。
6.根据权利要求5所述的一种生产废水处理装置，其特征在于：所述纳滤单元包括截留大分子物质的纳滤膜，过滤后的清水输送至冷却塔补水单元进行循环利用；纳滤浓水通过管道输送至冷冻结晶系统二，结晶进入芒硝回收利用单元，冷冻出水进入频繁倒极电渗析单元；所述频繁倒极电渗析单元与废水排放单元联通；所述频繁倒极电渗析单元外加用于去除溶液中矿物质离子的直流电。
7.根据权利要求6所述的一种生产废水处理装置，其特征在于：调节池连接有调节入水量的泵，泵入废水的速度为50立方/h。
8.根据权利要求7所述的一种生产废水处理装置，其特征在于：所述调节池的容积为500立方米；所述MBR池的容积为3000立方米。
说明书
一种生产废水处理装置
技术领域
本发明涉及废水处理装置领域，具体是一种生产废水处理装置。
背景技术
为使污水达到排入某一水体或再次使用的水质要求，需要对生产废水进行处理，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮各个领域，也越来越多地走进寻常百姓的日常生活。随着国家对于环保的要求越来越严格，工业园区的中小型企业必须加强环保投入，导致面临的生存压力剧增。
公开号CN110526468A公开的一种基于高盐废水的工业废水处理系统，其特征在于：包括循环式树脂吸附单元、多电极多隔膜电解单元、反渗透单元、膜蒸馏单元和蒸发结晶单元，所述循环式树脂吸附单元包括多个树脂吸附子单元，所述树脂吸附子单元内部填充有可再生树脂颗粒，所述可再生树脂颗粒上设置有多个蜂窝孔，所述可再生树脂颗粒表面一体化连接有多个锥刺齿牙，且多个蜂窝孔与多个锥刺齿牙间隔分布，所述树脂吸附子单元的进水端固定连接有气泡发生单元，且气泡发生单元的输出端朝向与进水方向相反，所述多电极多隔膜电解单元电解得到酸和碱。
上述中的现有技术方案存在以下缺陷：现有技术对高盐废水的工业废水有良好处理效果，但是工业生产中还会产生的有机类废水、无机类废酸废碱废水，现有技术处理该类废水由于现有技术的设备制造的限制，处理该类废水的效率较低，且易造成设备的损坏，导致现有技术的废水处理通用性较差。综上所述，现有技术存在废水处理通用性较差的问题。
发明内容
本发明所要解决的技术问题是提供一种生产废水处理装置，以解决现有技术中存在的缺陷。
本发明解决上述技术问题的技术方案如下：

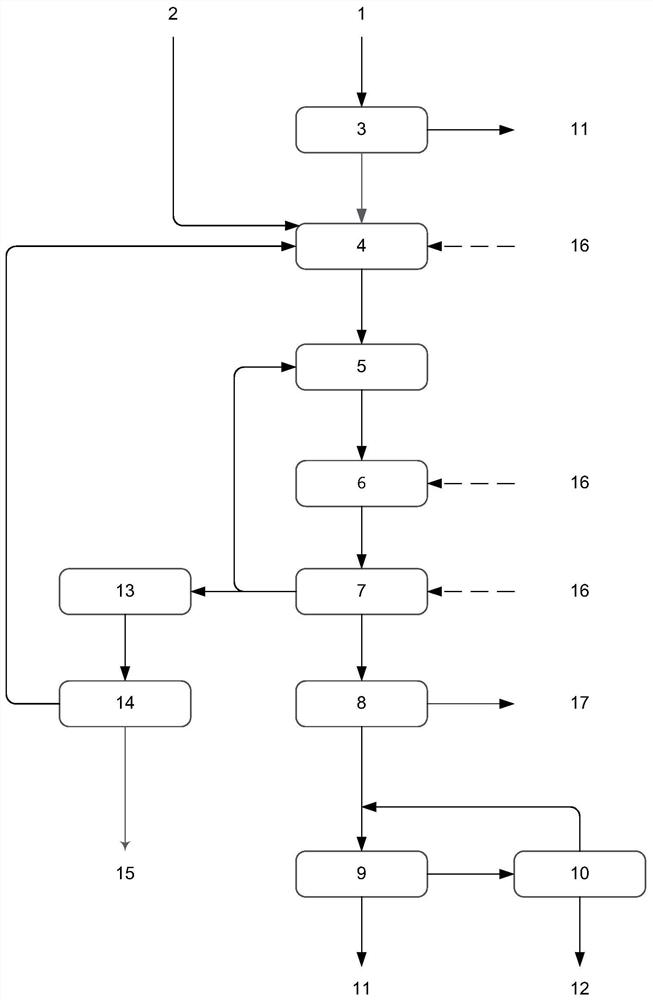

一种生产废水处理装置，包括通过管道连接用于接收生产母液的冷冻结晶系统一，所述冷冻结晶系统一通过管道与调节池联通用于输送冷冻出水至调节池，所述调节池还通过管道接收低浓度废水；所述调节池与鼓风单元连接，废水经调节池处理后，依次通过与所述调节池连接的生物选择池、好氧池、MBR池、深度处理单元，废水经MBR池后，实现固液分离，液体的MBR产水输送至深度处理单元，所述深度处理单元包括依次设置的纳滤单元、冷冻结晶系统二和频繁倒极电渗析单元，所述深度处理单元冷冻结晶析出的结晶输送至芒硝回收利用单元；
进一步的，所述冷冻结晶系统一与芒硝回收利用单元连接用于将结晶输出；
进一步的，所述好氧池、MBR池中分别含有用于分解有机物的好氧菌和截留大分子有机物的MBR膜；
进一步的，所述MBR池与污泥池连接，所述MBR池与污泥池之间设置有用于输送污泥的泵；污泥池连接污泥脱水单元，经脱水后，滤液经管道输送至调节池再次循环处理，泥饼输送至泥饼委外处理单元；
进一步的，所述MBR池通过管道与生物选择池连接用于将污泥回流处理；
进一步的，所述纳滤单元包括截留大分子物质的纳滤膜，过滤后的清水输送至冷却塔补水单元进行循环利用；纳滤浓水通过管道输送至冷冻结晶系统二，结晶进入芒硝回收利用单元，冷冻出水进入频繁倒极电渗析单元；所述频繁倒极电渗析单元与废水排放单元12联通；所述频繁倒极电渗析单元外加用于去除溶液中矿物质离子的直流电；
进一步的，调节池连接有调节入水量的泵，泵入废水的速度为50立方/h；
进一步的，所述调节池的容积为500立方米；所述好氧MBR池的容积为3000立方米；
本发明的有益效果是：通过生化处理单元与深度处理单元的配合，在大流量处理的前提下，可以实现出水水质的显著提升，好氧MBR池可以有效分解废水中的有机物，深度处理单元可以通过直流电有效去除废水中的可溶性矿物质离子，能够有效提高生成的硫酸钠晶体的纯度。
发明人 （冀世锋）
