申请日 20200210
公开（公告）日 20201218
IPC分类号 C02F9/08; C02F101/14
摘要
本实用新型涉及一种含氟废水处理装置，包括初级反应装置、初级沉淀装置、降温雾化装置、雾化沉淀收集装置、雾化冷凝收集装置、连接柱、连接管、管流量阀门，所述雾化沉淀收集装置通过连接柱固定在降温雾化装置的底端，所述初级沉淀装置通过连接管连接在初级反应装置的前侧，所述降温雾化装置通过连接管连接在初级沉淀装置的前侧，所述雾化冷凝收集装置通过连接管连接在降温雾化装置的前侧。本实用新型优化了含氟废水处理设备的设置，改变传统的单一处理含氟废水所采用的方式和方法，改进为一种多级处理含氟废水的方式，并且在初级处理的条件下就利用了多层对含氟废水进行重复的反应处理，侧面都具备单独的排泄口，另外设备采用降温雾化的方式对废水液体进行再次细化沉淀，保证了纯净率，防止污染，宜推广使用。
权利要求书

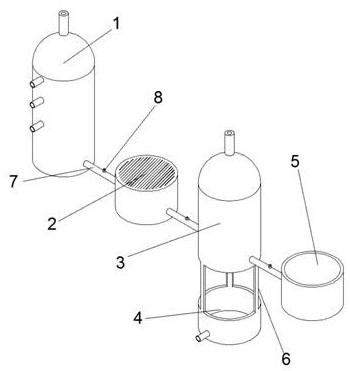

1.一种含氟废水处理装置，其特征在于，包括初级反应装置(1)、初级沉淀装置(2)、降温雾化装置(3)、雾化沉淀收集装置(4)、雾化冷凝收集装置(5)、连接柱(6)、连接管(7)、管流量阀门(8)，所述初级沉淀装置(2)的前侧面底侧连接有连接管(7)，所述初级沉淀装置(2)的后侧面顶侧连接有连接管(7)，所述初级沉淀装置(2)的前侧面底侧连接有连接管(7)，所述降温雾化装置(3)的后侧面中段连接有连接管(7)，所述降温雾化装置(3)的前侧面中段连接有连接管(7)，所述雾化冷凝收集装置(5)的前侧连接有连接管(7)，所述雾化沉淀收集装置(4)通过连接柱(6)固定在降温雾化装置(3)的底端，所述初级沉淀装置(2)通过连接管(7)连接在初级反应装置(1)的前侧，所述降温雾化装置(3)通过连接管(7)连接在初级沉淀装置(2)的前侧，所述雾化冷凝收集装置(5)通过连接管(7)连接在降温雾化装置(3)的前侧，所述管流量阀门(8)设有三组，三组管流量阀门(8)均设在三组连接管(7)的中段。
2.根据权利要求1所述的一种含氟废水处理装置，其特征在于，所述初级反应装置(1)由投料顶口(9)、筒体(10)、尾气防逆板(11)、药剂物料板(12)、尾气排出口(13)组成，所述投料顶口(9)设在筒体(10)的顶端中心，所述尾气防逆板(11)设有四组，四组尾气防逆板(11)上下等间距的设在筒体(10)的内侧壁上，所述药剂物料板(12)设有三组，三组药剂物料板(12)分别设在下侧三组尾气防逆板(11)的顶侧，且三组药剂物料板(12)固定在筒体(10)的内侧壁上，所述尾气排出口(13)设有三组，三组尾气排出口(13) 分别设在上侧三组尾气防逆板(11)的底侧边缘，所述投料顶口(9)、筒体(10)、尾气防逆板(11)、尾气排出口(13)一体成型。
3.根据权利要求1所述的一种含氟废水处理装置，其特征在于，所述初级沉淀装置(2)由沉淀皿体(14)、皿体盖(15)、沉淀过滤板(16)组成，所述皿体盖(15)固定在沉淀皿体(14)的顶面，所述沉淀过滤板(16)固定在沉淀皿体(14)的内部中心，左侧的连接管(7)连接在沉淀过滤板(16)的顶侧，右侧的连接管(7)连接在沉淀过滤板(16)的底侧。
4.根据权利要求1所述的一种含氟废水处理装置，其特征在于，所述降温雾化装置(3)由壳体(17)、析出排气孔(18)、高速多扇叶风扇(19)、水斗板(20)组成，所述析出排气孔(18)设在壳体(17)的顶端中心，所述高速多扇叶风扇(19)固定在壳体(17)的内顶侧，且高速多扇叶风扇(19)横贯壳体(17)内部，所述水斗板(20)设在壳体(17)的内部底端，所述水斗板(20)的中心开设有泄水孔(21)，所述壳体(17)、析出排气孔(18)、水斗板(20)一体成型。
5.根据权利要求1所述的一种含氟废水处理装置，其特征在于，所述雾化沉淀收集装置(4)的底端侧面连接有排泄口(22)，所述排泄口(22)与雾化沉淀收集装置(4)一体成型，所述雾化沉淀收集装置(4)为开口设计。
6.根据权利要求1所述的一种含氟废水处理装置，其特征在于，所述雾化冷凝收集装置(5)、连接柱(6)、连接管(7)、投料顶口(9)、筒体(10)、尾气防逆板(11)、尾气排出口(13)、沉淀皿体(14)、皿体盖(15)均为铸铁材料，且表面做电镀处理，药剂物料板(12)、沉淀过滤板(16)均为电镀钢丝编织制成。
说明书
一种含氟废水处理装置
技术领域
本实用新型涉及计算机辅助设备领域，尤其涉及一种含氟废水处理装置。
背景技术
氟污染是指氟及其化合物引起的环境污染。主要来源于铝的冶炼、磷矿石加工、磷肥生产、钢铁冶炼和煤炭燃烧过程的排放物。氟污染指氟及其化合物对环境所造成的污染，吸收氟化物过量，会让儿童的恒牙发育受到影响。当牙齿形成时，釉质表面的某些区域可能会脱色，严重时牙齿还会出现缺损。科学家发现，牙齿的氟中毒现象在饮用氟化水的社区中极为普遍，氟污染还可以使动、植物中毒，影响农业和牧业生产，为了缓解氟污染所带来的的危害，为此设计一种含氟废水处理装置。
实用新型内容
本实用新型的目的在于提供一种含氟废水处理装置，以解决上述技术问题，为实现上述目的本实用新型采用以下技术方案：
一种含氟废水处理装置，包括初级反应装置、初级沉淀装置、降温雾化装置、雾化沉淀收集装置、雾化冷凝收集装置、连接柱、连接管、管流量阀门，所述初级沉淀装置的前侧面底侧连接有连接管，所述初级沉淀装置的后侧面顶侧连接有连接管，所述初级沉淀装置的前侧面底侧连接有连接管，所述降温雾化装置的后侧面中段连接有连接管，所述降温雾化装置的前侧面中段连接有连接管，所述雾化冷凝收集装置的前侧连接有连接管，所述雾化沉淀收集装置通过连接柱固定在降温雾化装置的底端，所述初级沉淀装置通过连接管连接在初级反应装置的前侧，所述降温雾化装置通过连接管连接在初级沉淀装置的前侧，所述雾化冷凝收集装置通过连接管连接在降温雾化装置的前侧，所述管流量阀门设有三组，三组管流量阀门均设在三组连接管的中段。
在上述技术方案基础上，所述初级反应装置由投料顶口、筒体、尾气防逆板、药剂物料板、尾气排出口组成，所述投料顶口设在筒体的顶端中心，所述尾气防逆板设有四组，四组尾气防逆板上下等间距的设在筒体的内侧壁上，所述药剂物料板设有三组，三组药剂物料板分别设在下侧三组尾气防逆板的顶侧，且三组药剂物料板固定在筒体的内侧壁上，所述尾气排出口设有三组，三组尾气排出口分别设在上侧三组尾气防逆板的底侧边缘，所述投料顶口、筒体、尾气防逆板、尾气排出口一体成型。
在上述技术方案基础上，所述初级沉淀装置由沉淀皿体、皿体盖、沉淀过滤板组成，所述皿体盖固定在沉淀皿体的顶面，所述沉淀过滤板固定在沉淀皿体的内部中心，所述左侧的连接管连接在沉淀过滤板的顶侧，所述右侧的连接管连接在沉淀过滤板的底侧。
在上述技术方案基础上，所述降温雾化装置由壳体、析出排气孔、高速多扇叶风扇、水斗板组成，所述析出排气孔设在壳体的顶端中心，所述高速多扇叶风扇固定在壳体的内顶侧，且高速多扇叶风扇横贯壳体内部，所述水斗板设在壳体的内部底端，所述水斗板的中心开设有泄水孔，所述壳体、析出排气孔、水斗板一体成型。
在上述技术方案基础上，所述雾化沉淀收集装置的底端侧面连接有排泄口，所述排泄口与雾化沉淀收集装置一体成型，所述雾化沉淀收集装置为开口设计。
在上述技术方案基础上，所述雾化冷凝收集装置、连接柱、连接管、投料顶口、筒体、尾气防逆板、尾气排出口、沉淀皿体、皿体盖均为铸铁材料，且表面做电镀处理，所述药剂物料板、沉淀过滤板均为电镀钢丝编织制成。
与现有技术相比，本实用新型具有以下优点：本实用新型优化了含氟废水处理设备的设置，改变传统的单一处理含氟废水所采用的方式和方法，改进为一种多级处理含氟废水的方式，并且在初级处理的条件下就利用了多层对含氟废水进行重复的反应处理，侧面都具备单独的排泄口，另外设备采用降温雾化的方式对废水液体进行再次细化沉淀，保证了纯净率，防止污染，宜推广使用。
发明人 （杨亮成;刘照波;刘玉锋;黄随华;）
