申请日 20200427
公开(公告)日 20201218
IPC分类号 B01D36/04
摘要
本实用新型公开了一种建筑工地喷淋除尘用废水过滤沉淀池,包括沉淀池和清水池,所述沉淀池和清水池均开设于地面,所述沉淀池和清水池的底部和四周侧壁均采用砖块砌制有砖块层,并且砖块层的表面设置有防渗水结构层,所述沉淀池和清水池设置有两道隔墙,并且两道隔墙均由砖块层和防渗水结构层组成,所述两道隔墙之间之间设置有过滤通道,所述过滤通道的两侧分别开设有进水口和出水口,所述过滤通道内部设置有过滤机构,本实用新型涉及建筑施工技术领域。该建筑工地喷淋除尘用废水过滤沉淀池,解决了浪费了水资源,而且相应造成成本的增加的问题。
权利要求书

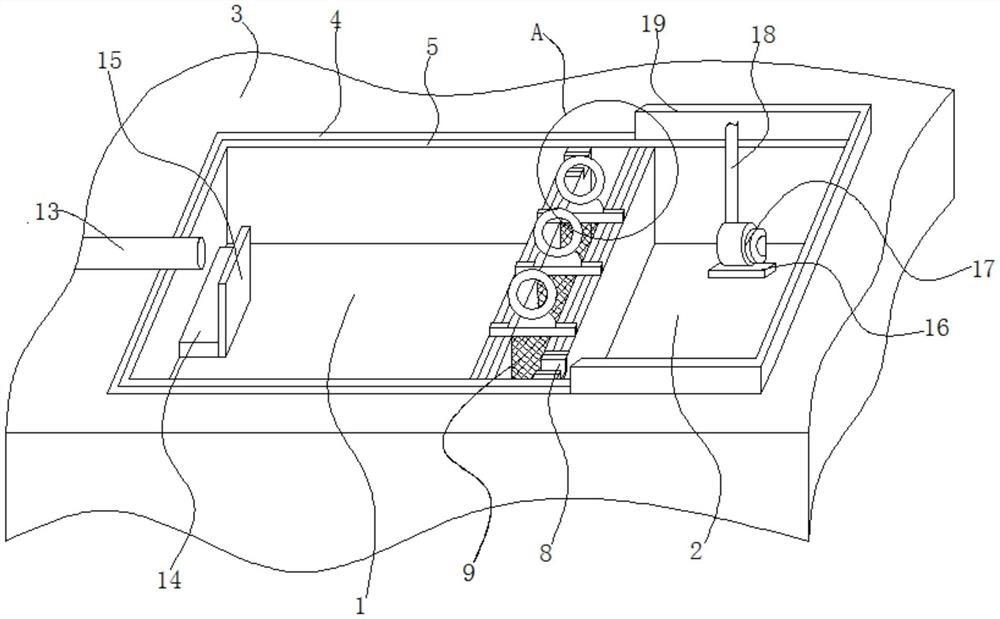

1.一种建筑工地喷淋除尘用废水过滤沉淀池,包括沉淀池(1)和清水池(2),其特征在于:所述沉淀池(1)和清水池(2)均开设于地面(3),所述沉淀池(1)和清水池(2)的底部和四周侧壁均采用砖块砌制有砖块层(4),并且砖块层(4)的表面设置有防渗水结构层(5),所述沉淀池(1)和清水池(2)设置有两道隔墙(20),并且两道隔墙(20)均由砖块层(4)和防渗水结构层(5)组成,所述两道隔墙之间之间设置有过滤通道(6),所述过滤通道(6)的两侧分别开设有进水口(7)和出水口(8),所述过滤通道(6)内部设置有过滤机构。
2.根据权利要求1所述的一种建筑工地喷淋除尘用废水过滤沉淀池,其特征在于:所述过滤机构包括滤网(9),并且滤网(9)的顶部固定连接有框架(10),所述框架(10)的顶部固定连接有拉环(11),所述过滤通道(6)内壁的底部开设有安装槽(12),并且安装槽(12)与滤网(9)相适配。
3.根据权利要求1所述的一种建筑工地喷淋除尘用废水过滤沉淀池,其特征在于:所述沉淀池(1)的左侧连通进水管(13),所述沉淀池(1)内壁的底部且位于进水管(13)的下方设置有垫板(14),并且垫板(14)的顶部设置有挡板(15)。
4.根据权利要求1所述的一种建筑工地喷淋除尘用废水过滤沉淀池,其特征在于:所述清水池(2)的底部设置有安装架(16),并且安装架(16)上设置有潜水泵(17),所述潜水泵(17)的出水口连接有向上的抽水管(18)。
5.根据权利要求1所述的一种建筑工地喷淋除尘用废水过滤沉淀池,其特征在于:所述进水口(7)与沉淀池(1)相连通,所述出水口(8)与清水池(2)相连通。
6.根据权利要求1所述的一种建筑工地喷淋除尘用废水过滤沉淀池,其特征在于:所述清水池(2)顶部的四周设置有隔板(19)。
说明书
一种建筑工地喷淋除尘用废水过滤沉淀池
技术领域
本实用新型涉及建筑施工技术领域,具体为一种建筑工地喷淋除尘用废水过滤沉淀池。
背景技术
建筑工地在施工过程中,所用的水一般都是自来水或者井水,由于工地灰尘较多,所以需要大量的水来进行喷淋除尘,通过喷嘴喷成雾状,当含尘烟气通过雾状空间时,因尘粒与液滴之间的碰撞、拦截和凝聚作用,尘粒随液滴降落下来,需用水量比较多、所以常用来去颗粒较大的粉尘。
喷淋除尘产生的废水经过简单的沉淀过滤处理之后便能够再次利用,但是,现有的废水处理过程较为复杂,导致大多数建筑都不会工地不会对废水进行回收,这样不仅浪费了水资源,而且相应造成成本的增加。
实用新型内容
针对现有技术的不足,本实用新型提供了一种建筑工地喷淋除尘用废水过滤沉淀池,解决了浪费了水资源,而且相应造成成本的增加的问题。
为实现以上目的,本实用新型通过以下技术方案予以实现:一种建筑工地喷淋除尘用废水过滤沉淀池,包括沉淀池和清水池,所述沉淀池和清水池均开设于地面,所述沉淀池和清水池的底部和四周侧壁均采用砖块砌制有砖块层,并且砖块层的表面设置有防渗水结构层,所述沉淀池和清水池设置有两道隔墙,并且两道隔墙均由砖块层和防渗水结构层组成,所述两道隔墙之间之间设置有过滤通道,所述过滤通道的两侧分别开设有进水口和出水口,所述过滤通道内部设置有过滤机构。
优选的:所述过滤机构包括滤网,并且滤网的顶部固定连接有框架,所述框架的顶部固定连接有拉环,所述过滤通道内壁的底部开设有安装槽,并且安装槽与滤网相适配。
优选的:所述沉淀池的左侧连通进水管,所述沉淀池内壁的底部且位于进水管的下方设置有垫板,并且垫板的顶部设置有挡板。
优选的:所述清水池的底部设置有安装架,并且安装架上设置有潜水泵,所述潜水泵的出水口连接有向上的抽水管。
优选的:所述进水口与沉淀池相连通,所述出水口与清水池相连通。
优选的:所述清水池顶部的四周设置有隔板。
有益效果
本实用新型提供了一种建筑工地喷淋除尘用废水过滤沉淀池。具备以下有益效果:
(1)、该建筑工地喷淋除尘用废水过滤沉淀池,解决了浪费了水资源,而且相应造成成本的增加的问题,同时过滤机构的设置,使得该滤网的更换更加简单。
(2)、该建筑工地喷淋除尘用废水过滤沉淀池,通过垫板和隔板的设置能够减小废水进入沉淀池时候的冲击力,加快沉淀的速度。
发明人 (赵洪军)
