申请日 20200929
公开（公告）日 20201218
IPC分类号 C02F9/04
摘要
本发明公开了一种用于放射性废水的处理装置，包括壳体Ⅰ、双头电机、电机轴、水泵和放射性检测装置，所述壳体Ⅰ上设置有滑槽Ⅰ，所述滑槽Ⅰ上滑动卡合设置有支架Ⅰ，所述支架Ⅰ中部贯穿设置有双头电机，所述双头电机内设置有电机轴，所述电机轴上端设置有螺纹，所述双头电机外侧设置有电机支架，且电机支架贯穿支架Ⅰ向上侧延伸，所述支架Ⅰ上设置有支架Ⅱ。本发明的有益效果是：该装置通过对放射性废水中的絮凝物进行过滤后，通过利用废水的重力和排水时的冲击力，对废水中的絮凝物进行多次快速的旋转刮除，提高了对絮凝物的去除效率。
权利要求书

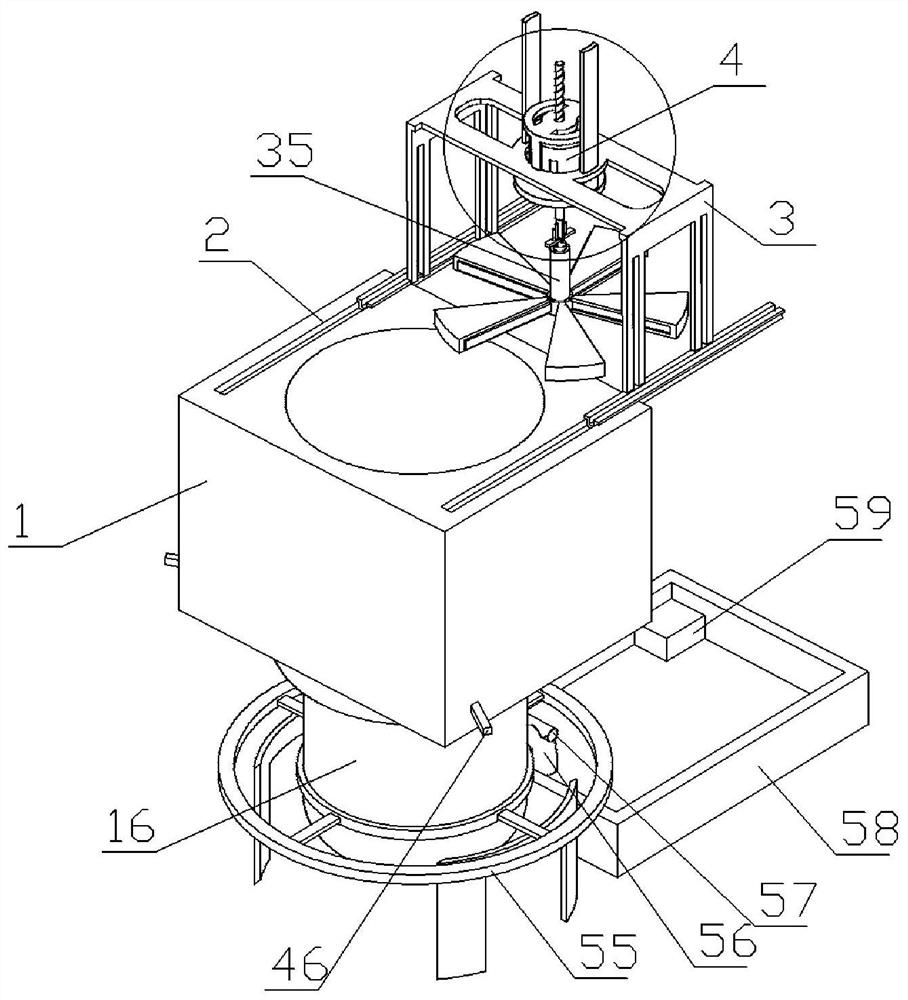

1.一种用于放射性废水的处理装置，包括壳体Ⅰ(1)、双头电机(4)、电机轴(5)、水泵(57)和放射性检测装置(59)，其特征在于，所述壳体Ⅰ(1)上设置有滑槽Ⅰ(2)，所述滑槽Ⅰ(2)上滑动卡合设置有支架Ⅰ(3)，所述支架Ⅰ(3)中部贯穿设置有双头电机(4)，所述双头电机(4)内设置有电机轴(5)，所述电机轴(5)上端设置有螺纹(6)，所述双头电机(4)外侧设置有电机支架(7)，且电机支架(7)贯穿支架Ⅰ(3)向上侧延伸，所述支架Ⅰ(3)上设置有支架Ⅱ(8)，且电机轴(5)上端啮合贯穿支架Ⅱ(8)向上侧延伸；
所述壳体Ⅰ(1)内侧设置有用于对絮凝物进行过滤的过滤盘机构(9)，所述过滤盘机构(9)包括三个呈圆形阵列的支撑板主体(10)和连接环Ⅰ(11)，所述支撑板主体(10)上侧连接设置有滤网Ⅰ(12)，所述支撑板主体(10)包括三个排列的扇形板(13)，相邻两个所述扇形板(13)铰接设置有铰接轴(14)，且相邻两个所述扇形板(13)中部设置有漏水口(15)，所述支撑板主体(10)内侧设置有用于连接扇形板(13)的连接环Ⅰ(11)；
所述壳体Ⅰ(1)下侧设置有壳体Ⅱ(16)，所述壳体Ⅱ(16)内侧设置有用于对絮凝物清理的清理机构(17)，所述清理机构(17)包括中心轴(18)和三棱支柱(19)，所述中心轴(18)中部设置有三棱支柱(19)，且三棱支柱(19)下端贯穿中心轴(18)和壳体Ⅱ(16)向下侧延伸，所述三棱支柱(19)的棱面上设置有滑槽Ⅱ(20)，所述滑槽Ⅱ(20)内上端滑动卡合设置有滑块(21)，所述滑块(21)上铰接设置有连杆Ⅰ(22)，所述滑槽Ⅱ(20)中下部设置有固定架(23)，所述固定架(23)上铰接设置有与连杆Ⅰ(22)铰接的连杆Ⅱ(24)，所述滑槽Ⅱ(20)内下端滑动卡合设置有滑杆(25)，所述滑杆(25)外侧连接设置有连接环Ⅱ(26)，所述滑块(21)与滑杆(25)之间连接设置有连接杆Ⅰ(27)；
所述中心轴(18)上贯穿设置有三个与所述滑槽Ⅱ(20)垂直的贯穿口Ⅰ(28)，所述贯穿口Ⅰ(28)内设置有立杆(29)，所述立杆(29)下端设置有固定轴(30)，所述立杆(29)前侧设置有用于刮除絮凝物的刮板(31)，所述立杆(29)前侧壁上设置有用于输送刮除后絮凝物的输送槽Ⅰ(32)，所述立杆(29)内贯穿设置有与输送槽Ⅰ(32)连通的输送槽Ⅱ(33)，所述立杆(29)后侧壁上设置有卡槽Ⅰ(34)，且连杆Ⅰ(22)和连杆Ⅱ(24)铰接处卡合于卡槽Ⅰ(34)内。
2.根据权利要求1所述的一种用于放射性废水的处理装置，其特征在于，所述双头电机(4)下侧设置有用于对放射性废水进行搅拌的搅拌机构(35)，所述搅拌机构(35)包括外轴(36)、内轴(36)和搅拌叶(38)，所述外轴(36)内侧套设有内轴(37)，所述外轴(36)与内轴(37)顶端设置有一对螺栓孔(39)，所述外轴(36)下端设置有若干个内部中空的搅拌叶(38)，所述搅拌叶(38)内部设置有滤网Ⅱ(40)，且滤网Ⅱ(40)左端与搅拌叶(38)内壁连接，所述搅拌叶(38)右侧设置有贯穿外轴(36)与内轴(37)连接的支撑杆(41)，所述滤网Ⅱ(40)右端与支撑杆(41)连接，所述支撑杆(41)前端设置有密封条(42)，所述搅拌叶(38)左侧壁上设置有用于卡合支撑杆(41)的卡槽Ⅱ(60)。
3.根据权利要求1所述的一种用于放射性废水的处理装置，其特征在于，所述双头电机(4)下端设置有支架Ⅲ(43)，所述支架Ⅲ(43)上设置有两对用于与螺栓孔(39)旋转啮合固定的螺栓(44)。
4.根据权利要求1所述的一种用于放射性废水的处理装置，其特征在于，所述过滤盘机构(9)上侧设置有固定于壳体Ⅰ(1)上的密封圈(45)。
5.根据权利要求1所述的一种用于放射性废水的处理装置，其特征在于，所述壳体Ⅰ(1)底部贯穿设置有用于对过滤盘机构(9)进行支撑的同时对漏水口(15)进行遮盖封堵的滑动板主体(46)。
6.根据权利要求1所述的一种用于放射性废水的处理装置，其特征在于，所述清理机构(17)外侧设置有用于支撑过滤盘机构(9)的支撑环(47)，所述支撑环(47)上设置有若干个与壳体Ⅱ(16)上端连接的支架Ⅳ(48)。
7.根据权利要求1所述的一种用于放射性废水的处理装置，其特征在于，所述三棱支柱(19)中部设置有若干个贯穿口Ⅱ(49)，且贯穿口Ⅱ(49)与立杆(29)下端在同一水平高度，所述三棱支柱(19)中下部设置有贯穿三棱支柱(19)内部的输送槽Ⅲ(50)。
8.根据权利要求1所述的一种用于放射性废水的处理装置，其特征在于，所述三棱支柱(19)下端套设有螺旋桨(51)，所述螺旋桨(51)上端套设有密封片(52)，所述密封片(52)与连接环Ⅰ(11)连接设置有连接杆Ⅱ(11)。
9.根据权利要求1-8所述的一种用于放射性废水的处理装置，所述壳体Ⅱ(16)内设置有若干个用于支撑密封片(52)的弹簧(54)，所述壳体Ⅱ(16)外侧设置有支撑底座(55)，所述壳体Ⅱ(16)上连通设置有排水管(56)，且排水管(56)上设置有水泵(57)，所述壳体Ⅱ(16)后侧设置有蓄水仓(58)，所述蓄水仓(58)内设置有用于检测废水放射性的放射性检测装置(59)。
说明书
一种用于放射性废水的处理装置
技术领域
本发明涉及废水处理技术领域,具体涉及一种用于放射性废水的处理装置。
背景技术
在对具有放射性废水的处理过程中，主要是对废水中具有放射性的重金属元素进行去除，所使用的放射性废水处理的主要方法包括化学沉淀法、生物处理法、惰性固化法等，其中在废水处理、化工工业等领域中使用化学沉淀法，因其方法经济高效的特点应用较为广泛，而常用的化学沉淀法在对其产生的絮凝沉淀物去除效率较低，且去除操作较为繁琐，造成絮凝沉淀物的去除效率低下。
发明内容
本发明的目的在于提供一种用于放射性废水的处理装置，以解决上述背景技术中提出的现有技术的不足，该装置通过对放射性废水中的絮凝物进行过滤后，通过利用废水的重力和排水时的冲击力，对废水中的絮凝物进行多次快速的旋转刮除，提高了对絮凝物的去除效率。
本发明公开了一种用于放射性废水的处理装置，包括壳体Ⅰ、双头电机、电机轴、水泵和放射性检测装置，所述壳体Ⅰ上设置有滑槽Ⅰ，所述滑槽Ⅰ上滑动卡合设置有支架Ⅰ，所述支架Ⅰ中部贯穿设置有双头电机，所述双头电机内设置有电机轴，所述电机轴上端设置有螺纹，所述双头电机外侧设置有电机支架，且电机支架贯穿支架Ⅰ向上侧延伸，所述支架Ⅰ上设置有支架Ⅱ，且电机轴上端啮合贯穿支架Ⅱ向上侧延伸；
所述壳体Ⅰ内侧设置有用于对絮凝物进行过滤的过滤盘机构，所述过滤盘机构包括三个呈圆形阵列的支撑板主体和连接环Ⅰ，所述支撑板主体上侧连接设置有滤网Ⅰ，所述支撑板主体包括三个排列的扇形板，相邻两个所述扇形板铰接设置有铰接轴，且相邻两个所述扇形板中部设置有漏水口，所述支撑板主体内侧设置有用于连接扇形板的连接环Ⅰ；
所述壳体Ⅰ下侧设置有壳体Ⅱ，所述壳体Ⅱ内侧设置有用于对絮凝物清理的清理机构，所述清理机构包括中心轴和三棱支柱，所述中心轴中部设置有三棱支柱，且三棱支柱下端贯穿中心轴和壳体Ⅱ向下侧延伸，所述三棱支柱的棱面上设置有滑槽Ⅱ，所述滑槽Ⅱ内上端滑动卡合设置有滑块，所述滑块上铰接设置有连杆Ⅰ，所述滑槽Ⅱ中下部设置有固定架，所述固定架上铰接设置有与连杆Ⅰ铰接的连杆Ⅱ，所述滑槽Ⅱ内下端滑动卡合设置有滑杆，所述滑杆外侧连接设置有连接环Ⅱ，所述滑块与滑杆之间连接设置有连接杆Ⅰ；
所述中心轴上贯穿设置有三个与所述滑槽Ⅱ垂直的贯穿口Ⅰ，所述贯穿口Ⅰ内设置有立杆，所述立杆下端设置有固定轴，所述立杆前侧设置有用于刮除絮凝物的刮板，所述立杆前侧壁上设置有用于输送刮除后絮凝物的输送槽Ⅰ，所述立杆内贯穿设置有与输送槽Ⅰ连通的输送槽Ⅱ，所述立杆后侧壁上设置有卡槽Ⅰ，且连杆Ⅰ和连杆Ⅱ铰接处卡合于卡槽Ⅰ内。
优选的，所述双头电机下侧设置有用于对放射性废水进行搅拌的搅拌机构，所述搅拌机构包括外轴、内轴和搅拌叶，所述外轴内侧套设有内轴，所述外轴与内轴顶端设置有一对螺栓孔，所述外轴下端设置有若干个内部中空的搅拌叶，所述搅拌叶内部设置有滤网Ⅱ，且滤网Ⅱ左端与搅拌叶内壁连接，所述搅拌叶右侧设置有贯穿外轴与内轴连接的支撑杆，所述滤网Ⅱ右端与支撑杆连接，所述支撑杆前端设置有密封条，所述搅拌叶左侧壁上设置有用于卡合支撑杆的卡槽Ⅱ。
优选的，所述双头电机下端设置有支架Ⅲ，所述支架Ⅲ上设置有两对用于与螺栓孔旋转啮合固定的螺栓。
优选的，所述过滤盘机构上侧设置有固定于壳体Ⅰ上的密封圈。
优选的，所述壳体Ⅰ底部贯穿设置有用于对过滤盘机构进行支撑的同时对漏水口进行遮盖封堵的滑动板主体。
优选的，所述清理机构外侧设置有用于支撑过滤盘机构的支撑环，所述支撑环上设置有若干个与壳体Ⅱ上端连接的支架Ⅳ。
优选的，所述三棱支柱中部设置有若干个贯穿口Ⅱ，且贯穿口Ⅱ与立杆下端在同一水平高度，所述三棱支柱中下部设置有贯穿三棱支柱内部的输送槽Ⅲ。
优选的，所述三棱支柱下端套设有螺旋桨，所述螺旋桨上端套设有密封片，所述密封片与连接环Ⅰ连接设置有连接杆Ⅱ。
优选的，所述壳体Ⅱ内设置有若干个用于支撑密封片的弹簧，所述壳体Ⅱ外侧设置有支撑底座，所述壳体Ⅱ上连通设置有排水管，且排水管上设置有水泵，所述壳体Ⅱ后侧设置有蓄水仓，所述蓄水仓内设置有用于检测废水放射性的放射性检测装置。
本发明的有益效果是：
1、通过支撑环对过滤盘机构进行支撑，使过滤盘机构通过连接环Ⅰ继续向下侧牵拉移动时，使各个扇形板通过铰接轴铰接处进行弯曲倾斜，使过滤盘机构形成为漏斗状，便于对滤网Ⅰ上的絮凝物进行刮除。
2、通过连接环Ⅰ向下侧移动时对连接环Ⅱ进行挤压，带动滑杆向下侧移动，通过连接杆Ⅰ牵拉滑块向下侧滑动，使连杆Ⅰ与连杆Ⅱ铰接处向外侧进行支撑，并带动立杆向外侧进行支撑并与相近倾斜的扇形板平行，使刮板与滤网Ⅰ接触，对滤网Ⅰ上的絮凝物刮除。
3、通过贯穿口Ⅱ与立杆下端在同一水平高度，使立杆向外侧支撑时，刮除的絮凝物通过输送槽Ⅰ和输送槽Ⅱ进入输送槽Ⅲ内，便于将刮除的絮凝物排出。
发明人 （高峰;乔冕;史蕾;）
