申请日 20200117
公开（公告）日 20201215
IPC分类号 B01D35/00
摘要
本实用新型提供了化纤设备领域的一种锦纶6聚合厂废水回收处理系统，包括复数个阀门、一第一萃取水过滤器、一第二萃取水过滤器、一废水回收槽、一第一水泵、一第二水泵、一废水储槽、一出水管、一进水管、一软管以及一连杆浮球液位开关；废水回收槽设于萃取水过滤器的下端；连杆浮球液位开关设于废水回收槽的上端；废水回收槽的底端设有一阀门；软管与第一水泵以及废水回收槽侧壁的下端连通；第一水泵的出口端通过阀门与废水储槽的顶端连通；第二水泵的入口端通过阀门与废水储槽的底端连通，出口端连接一阀门。本实用新型的优点在于：实现对萃取水过滤器中的废水进行回收利用，进而极大的降低了锦纶6切片的生产成本，提升了经济效益。
权利要求书
1.一种锦纶6聚合厂废水回收处理系统，其特征在于：包括复数个阀门、一第一萃取水过滤器、一第二萃取水过滤器、一废水回收槽、一第一水泵、一第二水泵、一废水储槽、一出水管、一进水管、一软管以及一连杆浮球液位开关；
所述第一萃取水过滤器与第二萃取水过滤器侧壁的上端和下端均通过两个阀门连通；所述出水管与位于第一萃取水过滤器和第二萃取水过滤器上端的两个阀门中间连通；所述进水管与位于第一萃取水过滤器和第二萃取水过滤器下端的两个阀门中间连通；所述第一萃取水过滤器以及第二萃取水过滤器的底端均设有一阀门；
所述废水回收槽设于第一萃取水过滤器以及第二萃取水过滤器的下端；所述连杆浮球液位开关设于废水回收槽的上端，用于测量所述废水回收槽的水位；所述废水回收槽的底端设有一阀门；所述连杆浮球液位开关与第一水泵电连接；
所述软管的一端与第一水泵的入口端连通，另一端通过所述阀门与废水回收槽侧壁的下端连通；所述第一水泵的出口端通过阀门与废水储槽的顶端连通；所述第二水泵的入口端通过阀门与废水储槽的底端连通，出口端连接一所述阀门。
2.如权利要求1所述的一种锦纶6聚合厂废水回收处理系统，其特征在于：所述废水回收槽的底端设有四个滚轮。
3.如权利要求1所述的一种锦纶6聚合厂废水回收处理系统，其特征在于：还包括一快装接头；所述软管通过快装接头与阀门连接。
4.如权利要求1所述的一种锦纶6聚合厂废水回收处理系统，其特征在于：所述第一水泵与第二水泵均为离心式水泵。
说明书
一种锦纶6聚合厂废水回收处理系统
技术领域
本实用新型涉及化纤设备领域，特别指一种锦纶6聚合厂废水回收处理系统。
背景技术
锦纶6切片是以己内酰胺为原料加入一定量的助剂，在一定的工艺条件下进行聚合并经注带、切粒、萃取、真空或热氮气干燥等过程而制成的高分子化合物。
锦纶6切片在生产过程中，切片中的单体(己内酰胺)需要用水进行萃取，萃取过程中单体就会溶入萃取水中。而萃取水又通过一主用一备用的萃取水过滤器进行过滤，而当萃取水过滤器使用一段时间后，因杂质堵塞滤网必须进行主用和备用的切换，切换好后要将原萃取水过滤器中的废水排掉，以便清洗过滤网，而这些废水含有大量的单体(浓度高达10％)，若直接排掉，不仅造成环境污染，还造成单体的浪费，使生产成本提高，经济效益下降。
因此，如何提供一种锦纶6聚合厂废水回收处理系统，实现对萃取水过滤器中的废水进行回收利用，进而降低锦纶6切片的生产成本，成为一个亟待解决的问题。
发明内容
本实用新型要解决的技术问题，在于提供一种锦纶6聚合厂废水回收处理系统，实现对萃取水过滤器中的废水进行回收利用，进而降低锦纶6切片的生产成本。

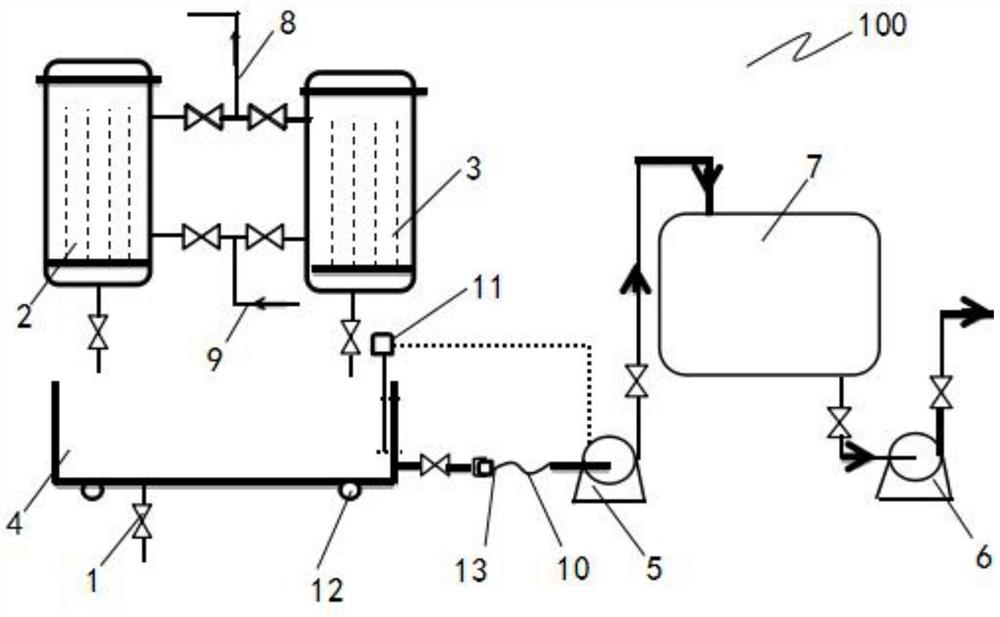

本实用新型是这样实现的：一种锦纶6聚合厂废水回收处理系统，包括复数个阀门、一第一萃取水过滤器、一第二萃取水过滤器、一废水回收槽、一第一水泵、一第二水泵、一废水储槽、一出水管、一进水管、一软管以及一连杆浮球液位开关；
所述第一萃取水过滤器与第二萃取水过滤器侧壁的上端和下端均通过两个阀门连通；所述出水管与位于第一萃取水过滤器和第二萃取水过滤器上端的两个阀门中间连通；所述进水管与位于第一萃取水过滤器和第二萃取水过滤器下端的两个阀门中间连通；所述第一萃取水过滤器以及第二萃取水过滤器的底端均设有一阀门；
所述废水回收槽设于第一萃取水过滤器以及第二萃取水过滤器的下端；所述连杆浮球液位开关设于废水回收槽的上端，用于测量所述废水回收槽的水位；所述废水回收槽的底端设有一阀门；所述连杆浮球液位开关与第一水泵电连接；
所述软管的一端与第一水泵的入口端连通，另一端通过所述阀门与废水回收槽侧壁的下端连通；所述第一水泵的出口端通过阀门与废水储槽的顶端连通；所述第二水泵的入口端通过阀门与废水储槽的底端连通，出口端连接一所述阀门。
进一步地，所述废水回收槽的底端设有四个滚轮。
进一步地，还包括一快装接头；所述软管通过快装接头与阀门连接。
进一步地，所述第一水泵与第二水泵均为离心式水泵。
本实用新型的优点在于：
通过设置所述废水回收槽、废水储槽、第一水泵、第二水泵以及连杆浮球液位开关，实现将所述第一萃取水过滤器以及第二萃取水过滤器排放的废水从废水回收槽输送至废水储槽，进而通过所述第二水泵将废水输送至萃取水单体回收系统进行单体回收利用，即实现对萃取水过滤器中的废水进行回收利用，进而降低锦纶6切片的生产成本，提升了经济效益，避免废水污染环境，且操作简单方便。
发明人 （陈锋）
