申请日 20200423
公开（公告）日 20201215
IPC分类号 B01D36/02; B01D35/16
摘要
本实用新型公开了一种污水净化系统，通过进水管为净化腔内输入污水，通过进水漏斗为进水管A扩大输入量，提高净化效率，通过电机、传动轴和转臂带动搅拌杆转动，起到搅拌污水的效果，使过滤的污水更加均匀，通过高压喷头将鹅卵石层表面污垢通过排渣管排入废渣罐，废渣罐内过滤网过滤大型颗粒，过滤后废水再通过输送管和进水管B进入净化腔内再次过滤，净化腔的内部位于转臂底部依次固定设有鹅卵石层、石英砂层、磁铁矿滤料层和活性炭层，通四层过滤层净化污水，提高过滤效果，净化腔的底部设有排水管，净化后的水通过排水管输出，通过支撑座支撑净化腔。
权利要求书

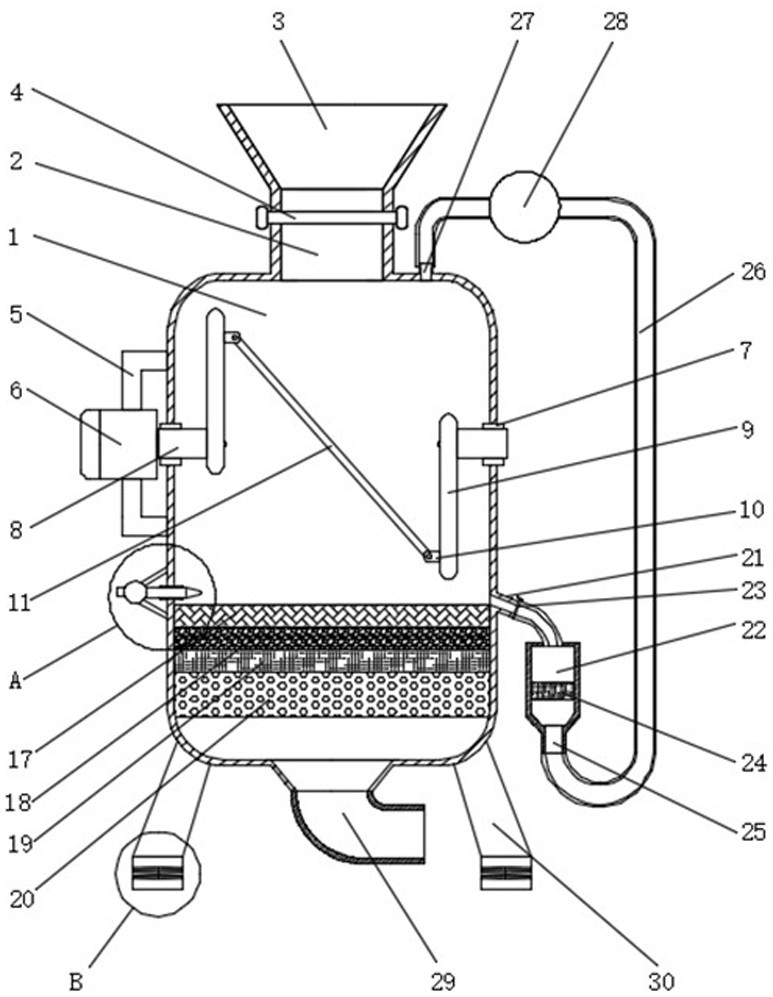

1.一种污水净化系统，包括净化腔（1），其特征在于：所述净化腔（1）的上表面顶部固定设有进水管A（2），所述进水管A（2）的顶部固定设有进水漏斗（3），所述进水管A（2）的中部设有进水阀（4），所述净化腔（1）的左端中部外表面固定设有固定座（5），所述固定座（5）内固定设有电机（6），所述净化腔（1）的左右对称设有轴套（7），所述电机（6）的输出端固定连接有传动轴（8），所述净化腔（1）的右端也设有传动轴（8），两所述传动轴（8）均转动连接在两所述轴套（7）内，所述传动轴（8）的内侧通过螺栓固定连接有转臂（9）的一端，所述转臂（9）的另一端内侧固定设有基座（10），两所述基座（10）的内侧分别通过螺栓固定连接有搅拌杆（11）的两端，所述净化腔（1）的左部外表面位于固定座（5）的底部设有喷水口（12），所述喷水口（12）的内部固定设有高压喷头（13），所述高压喷头（13）的左端固定连接有供水管（14），所述供水管（14）的左端固定连接有高压水泵（15），所述高压水泵（15）通过支撑杆与净化腔（1）的外壁固定连接，所述高压水泵（15）的左端设有供水口（16），所述净化腔（1）的内部位于转臂（9）底部依次固定设有鹅卵石层（17）、石英砂层（18）、磁铁矿滤料层（19）和活性炭层（20），所述净化腔（1）的右部位于鹅卵石层（17）的右侧设有排渣管（21）的一端，所述排渣管（21）的另一端固定连接有废渣罐（22），所述排渣管（21）的中部设有排渣阀（23），所述废渣罐（22）的内部固定设有过滤网（24），所述废渣罐（22）的底部固定设有废水管（25），所述废水管（25）固定连接有输送管（26）的一端，所述输送管（26）的另一端固定连接有进水管B（27），所述进水管B（27）位于净化腔（1）的上部进水管A（2）的右侧，所述输送管（26）的上部固定设有抽水泵（28），所述净化腔（1）的底部设有排水管（29），所述净化腔（1）的底部对称设有支撑座（30）。
2.根据权利要求1所述的一种污水净化系统，其特征在于：所述排水管（29）为一种顶部为漏斗形的排水管。
3.根据权利要求1所述的一种污水净化系统，其特征在于：所述支撑座（30）的底部固定设有支撑柱（31），所述支撑柱（31）的内部固定设有弹簧（32）。
4.根据权利要求1所述的一种污水净化系统，其特征在于：所述净化腔（1）为一种不锈钢材镀层的净化腔。
5.根据权利要求1所述的一种污水净化系统，其特征在于：所述过滤网（24）为一种大颗粒过滤网。
说明书
一种污水净化系统
技术领域
本实用新型涉及污水净化技术领域，具体领域为一种污水净化系统。
背景技术
近年来，随着社会和经济的发展，环境污染问题也愈发严重，其中由于工厂和城市垃圾的增多，水污染成为环境污染中的主要问题，因此就需要污水净化设备来净化污水，保护环境，目前净化为沉淀净化，净化速度慢，且清理麻烦。
实用新型内容
本实用新型的目的在于提供一种污水净化系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水净化系统，包括净化腔，所述净化腔的上表面顶部固定设有进水管A，所述进水管A的顶部固定设有进水漏斗，所述进水管A的中部设有进水阀，所述净化腔的左端中部外表面固定设有固定座，所述固定座内固定设有电机，所述净化腔的左右对称设有轴套，所述电机的输出端固定连接有传动轴，所述净化腔的右端也设有传动轴，两所述传动轴均转动连接在两所述轴套内，所述传动轴的内侧通过螺栓固定连接有转臂的一端，所述转臂的另一端内侧固定设有基座，两所述基座的内侧分别通过螺栓固定连接有搅拌杆的两端，所述净化腔的左部外表面位于固定座的底部设有喷水口，所述喷水口的内部固定设有高压喷头，所述高压喷头的左端固定连接有供水管，所述供水管的左端固定连接有高压水泵，所述高压水泵通过支撑杆与净化腔的外壁固定连接，所述高压水泵的左端设有供水口，所述净化腔的内部位于转臂底部依次固定设有鹅卵石层、石英砂层、磁铁矿滤料层和活性炭层，所述净化腔的右部位于鹅卵石层的右侧设有排渣管的一端，所述排渣管的另一端固定连接有废渣罐，所述排渣管的中部设有排渣阀，所述废渣罐的内部固定设有过滤网，所述废渣罐的底部固定设有废水管，所述废水管固定连接有输送管的一端，所述输送管的另一端固定连接有进水管B，所述进水管B位于净化腔的上部进水管A的右侧，所述输送管的上部固定设有抽水泵，所述净化腔的底部设有排水管，净化腔的底部对称设有支撑座。
优选的，所述排水管为一种顶部为漏斗形的排水管。
优选的，所述支撑座的底部固定设有支撑柱，所述支撑柱的内部固定设有弹簧。
优选的，所述净化腔为一种不锈钢材镀层的净化腔。
优选的，所述过滤网为一种大颗粒过滤网。
与现有技术相比，本实用新型的有益效果是：一种污水净化系统通过进水管A为净化腔内输入污水，通过进水漏斗为进水管A扩大输入量，提高净化效率，通过电机通过传动轴和转臂带动搅拌杆转动起到搅拌污水的效果，使过滤的污水更加均匀，通过高压喷头将鹅卵石层表面污垢通过排渣管排入废渣罐，废渣罐内过滤网过滤大型颗粒，过滤后废水再通过输送管和进水管B进入净化腔内再次过滤，净化腔的内部位于转臂底部依次固定设有鹅卵石层、石英砂层、磁铁矿滤料层和活性炭层，通过四层过滤层净化污水，提高过滤效果。
发明人 （曾珍英;李伟明;李清香;张新华;张浦群;）
