申请日 20200325
公开（公告）日 20201215
IPC分类号 B05B1/14; B05B15/16; B05B1/30
摘要
本实用新型属于雾化喷嘴领域，具体为一种火电厂废水雾化喷嘴，包括管体，所述管体底部的左端固定连接有排渣管，所述管体内部的左侧固定设置有过滤网，且所述过滤网位于所述排渣管的右侧，所述管体内侧的右端通过阻尼转轴转动连接有转动板，所述管体上表面的右端固定连接有连接头，所述连接头的内侧螺纹连接有调节杆，且所述调节杆的底部与所述阻尼转轴相连接，所述调节杆的上端固定连接有调节把手，所述管体的左端固定连接有第一连接管，本新型方案能够过滤网和排渣管避免管体发生堵塞，通过调节杆带动转动板调节管体的管口大小，便于调节流速，通过保护罩对喷嘴起到保护作用，通过卡槽和卡板提高连接时的稳定性。
权利要求书

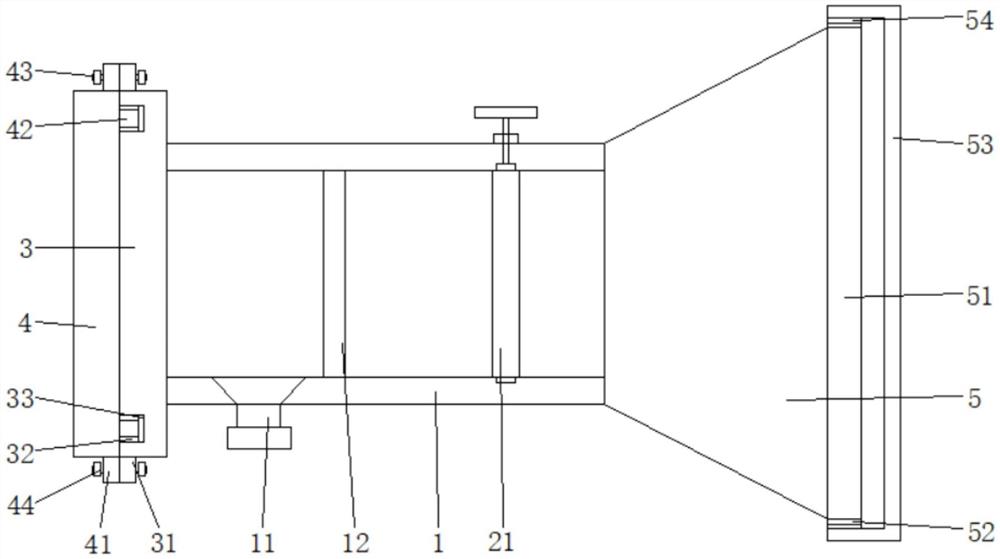

1.一种火电厂废水雾化喷嘴，包括管体(1)，其特征在于：所述管体(1)底部的左端固定连接有排渣管(11)，所述管体(1)内部的左侧固定设置有过滤网(12)，且所述过滤网(12)位于所述排渣管(11)的右侧，所述管体(1)内侧的右端通过阻尼转轴(2)转动连接有转动板(21)，所述管体(1)上表面的右端固定连接有连接头(22)，所述连接头(22)的内侧螺纹连接有调节杆(23)，且所述调节杆(23)的底部与所述阻尼转轴(2)相连接，所述调节杆(23)的上端固定连接有调节把手(24)；
所述管体(1)的左端固定连接有第一连接管(3)，所述第一连接管(3)左表面的外边缘开设有卡槽(32)，所述第一连接管(3)的左端设置有第二连接管(4)，所述第二连接管(4)右表面的外边缘固定连接有卡板(42)；
所述管体(1)的右端固定连接有雾化喷头(5)，所述雾化喷头(5)的右端设置有喷嘴(51)，所述喷嘴(51)的外表面螺纹连接有保护罩(53)。
2.根据权利要求1所述的一种火电厂废水雾化喷嘴，其特征在于：所述卡槽(32)的大小与所述卡板(42)相吻合，且所述卡槽(32)的位置与所述卡板(42)相对应。
3.根据权利要求1所述的一种火电厂废水雾化喷嘴，其特征在于：所述卡槽(32)的内侧固定设置有密封垫(33)，且所述密封垫(33)采用的是橡胶材质。
4.根据权利要求1所述的一种火电厂废水雾化喷嘴，其特征在于：所述第一连接管(3)的外表面固定连接有第一固定板(31)，所述第二连接管(4)的外表面固定连接有第二固定板(41)，且所述第一固定板(31)和所述第二固定板(41)相对应。
5.根据权利要求4所述的一种火电厂废水雾化喷嘴，其特征在于：所述第一固定板(31)和所述第二固定板(41)通过固定螺杆(43)相连接，且所述固定螺杆(43)的两端螺纹连接有固定螺帽(44)。
6.根据权利要求1所述的一种火电厂废水雾化喷嘴，其特征在于：所述喷嘴(51)的外表面固定设置有外螺纹(52)，所述保护罩(53)的内侧固定设置有内螺纹(54)，且所述外螺纹(52)和所述内螺纹(54)相吻合。
说明书
一种火电厂废水雾化喷嘴
技术领域
本实用新型涉及雾化喷嘴领域，具体为一种火电厂废水雾化喷嘴。
背景技术
喷嘴是很多种喷淋，喷雾，喷油，喷砂设备里很关键的一个部件，甚至是主要部件。
目前现有的雾化喷嘴在使用时容易发生堵塞，一旦发生堵塞将需要花费大量的时间，且现有的雾化喷嘴无法根据需求调节流速，使用不便，且雾化喷嘴放置时容易收灰尘堵塞，为此，我们提出一种火电厂废水雾化喷嘴。
实用新型内容
本实用新型的目的在于提供一种火电厂废水雾化喷嘴，以解决上述背景技术中提出的目前现有的雾化喷嘴在使用时容易发生堵塞，一旦发生堵塞将需要花费大量的时间，且现有的雾化喷嘴无法根据需求调节流速，使用不便等问题。
为实现上述目的，本实用新型提供如下技术方案：一种火电厂废水雾化喷嘴，包括管体，所述管体底部的左端固定连接有排渣管，所述管体内部的左侧固定设置有过滤网，且所述过滤网位于所述排渣管的右侧，所述管体内侧的右端通过阻尼转轴转动连接有转动板，所述管体上表面的右端固定连接有连接头，所述连接头的内侧螺纹连接有调节杆，且所述调节杆的底部与所述阻尼转轴相连接，所述调节杆的上端固定连接有调节把手；
所述管体的左端固定连接有第一连接管，所述第一连接管左表面的外边缘开设有卡槽，所述第一连接管的左端设置有第二连接管，所述第二连接管右表面的外边缘固定连接有卡板；
所述管体的右端固定连接有雾化喷头，所述雾化喷头的右端设置有喷嘴，所述喷嘴的外表面螺纹连接有保护罩。
优选的，所述卡槽的大小与所述卡板相吻合，且所述卡槽的位置与所述卡板相对应。
优选的，所述卡槽的内侧固定设置有密封垫，且所述密封垫采用的是橡胶材质。
优选的，所述第一连接管的外表面固定连接有第一固定板，所述第二连接管的外表面固定连接有第二固定板，且所述第一固定板和所述第二固定板相对应。
优选的，所述第一固定板和所述第二固定板通过固定螺杆相连接，且所述固定螺杆的两端螺纹连接有固定螺帽。
优选的，所述喷嘴的外表面固定设置有外螺纹，所述保护罩的内侧固定设置有内螺纹，且所述外螺纹和所述内螺纹相吻合。
与现有技术相比，本实用新型的有益效果是：
1、该一种火电厂废水雾化喷嘴，通过管体内设有过滤网起到过滤作用，通过排渣管将废渣排出，避免管体发生堵塞，影响正常使用，通过沿连接头转动调节杆，调节杆带动阻尼转轴转动，阻尼转轴带动转动板转动，通过转动板调节管体的管口大小，从而便于根据需求调节流速，通过喷嘴表面设有的保护罩，避免喷嘴放置时发生堵塞；
2、该一种火电厂废水雾化喷嘴，通过第一连接管表面设有的卡槽与第二连接管表面设有的卡板相吻合，提高第一连接管和第二连接管连接时的稳定性，从而便于用户安装。
发明人 （马海杰）
